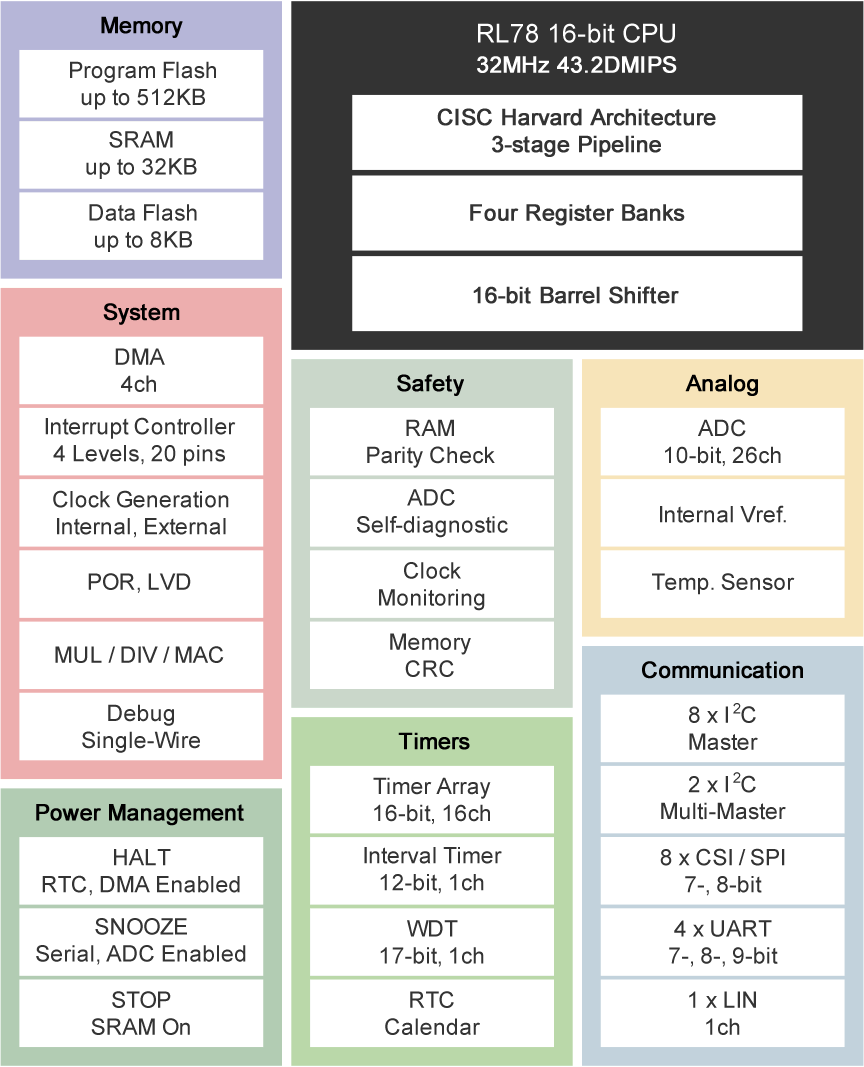

特性

  • CPU:RL78 核心,最高 32MHz
  • 电压:1.6V 至 5.5V
  • 封装:64 引脚 HTFQFP、24 至 48 引脚 HWQFN、48 至 128 引脚 LFQFP、44 至 100 引脚 LQFP、20 至 30 引脚 LSSOP、64 引脚 VFBGA、25 至 36 引脚 WFLGA
  • 存储器:SRAM 最大 32KB,程序闪存最大 512KB
  • 定时器:8 路 16 位定时器、8 路 8 位定时器、1 路看门狗定时器、1 路间隔定时器
  • PWM:7 路 PWM 输出
  • 模拟功能:9 路 10 位 A/D 转换器
  • 片上振荡器 兆赫(MHz): 高速:32、24、16、12、8、4、1MHz
    低速:15kHz
  • 其他:RTC、上电复位、低电压检测

描述

RL78/G13 微控制器兼顾业界领先的低消耗电流水平(CPU:66 μA/MHz,待机(STOP):230 nA)和 43.2 DMIPS(32 MHz) 的高性能。 该器件配备片上振荡器、数据闪存、A/D 转换器等。 内置安全功能(检测硬件非法操作的功能)支持家用电器安全标准(IEC/UL 60730)。 这些微控制器适用于家用电器、消费类电器到工业设备等各种应用。

产品参数

属性
Program Memory (KB) 16, 32, 48, 64, 96, 128, 192, 256, 384, 512
Data Flash (KB) 0, 4, 8
RAM (KB) 2, 3, 4, 8, 12, 16, 20, 24, 32
Carrier Type Bulk (Tray), Full Carton (Tray), Full Tray (Tray), Tape & Reel
Supply Voltage (V) -
I/O Ports 16, 20, 21, 26, 28, 32, 36, 40, 44, 48, 58, 74, 92, 120
Temp. Range (°C) Ta = -40 to +85, Ta = -40 to +105
Operating Freq (Max) (MHz) 32
USB FS (host ch/device ch) ( 0 / 0 )
SCI or UART (ch) 2, 3, 4
SPI (ch) 2, 3, 4, 5, 6, 8
I2C (#) 2, 3, 4, 5, 6, 7, 10
CAN (ch) 0
CAN-FD (ch) 0
Wireless No
LIN (#) 0, 1
16-Bit Timer (ch) (#) 8, 12, 16
12-Bit A/D Converter (ch) 0
10-Bit A/D Converter (ch) 6, 8, 9, 10, 12, 17, 20, 26
24-Bit Sigma-Delta A/D Converter (ch) 0
12-Bit D/A Converter (ch) 0
10-Bit D/A Converter (ch) (#) 0
8-Bit D/A Converter (ch) 0
Capacitive Touch Sensing Unit (ch) 0
Segment LCD Controller No
Security & Encryption No

封装选项

Pkg. Type Pkg. Dimensions (mm) Lead Count (#) Pitch (mm)
HWQFN 4 x 4 x 0.8 24 0.5
HWQFN 5 x 5 x 0.8 32 0.5
HWQFN 6 x 6 x 0.8 40 0.5
HWQFN 7 x 7 x 0.8 48 0.5
LFQFP 7 x 7 x 1.7 48 0.5
LFQFP 10 x 10 x 1.7 64 0.5
LFQFP 12 x 12 x 1.7 80 0.5
LFQFP 12 x 12 x 1.6 80 0.5
LFQFP 14 x 14 x 1.7 100 0.5
LFQFP 20 x 14 x 1.6 128 0.5
LQFP 10 x 10 x 1.6 44 0.8
LQFP 10 x 10 x 1.7 44 0.8
LQFP 10 x 10 x 1.7 52 0.65
LQFP 10 x 10 x 1.6 52 0.65
LQFP 12 x 12 x 1.6 64 0.65
LQFP 12 x 12 x 1.7 64 0.65
LQFP 14 x 14 x 1.7 80 0.65
LQFP 20 x 14 x 1.6 100 0.65
LSSOP 6.65 x 6.1 x 1.4 20 0.65
LSSOP 9.85 x 6.1 x 1.4 30 0.65
TSSOP 6.5 x 4.4 x 1.2 20 0.65
VFBGA 4 x 4 x 0.99 64 0.4
WFLGA 3 x 3 x 0.76 25 0.5
WFLGA 4 x 4 x 0.76 36 0.5

应用方框图

Interactive block diagram of the USB-C power meter supports both EPR and SPR up to 48V/5A and features a clear 128×32 OLED screen.
240W EPR USB-C Power Meter
Bi-directional USB-C power meter with OLED display supports up to 48V/5A.
LoRaWAN Street Light Controller for AC Load Block Diagram
用于交流负载的 LoRaWAN 路灯控制器
Unified Speed Control Solution for BLDC Ceiling Fans Block Diagram
无刷直流 (BLDC) 吊扇统一速度控制平台
无刷直流 (BLDC) 吊扇统一速度控制平台提供了多种速度控制选项,从而降低了库存和 BOM 成本。
Heat Pump Control System Block Diagram
热泵控制系统
该热泵系统具有电机控制 MCU、PLC 和 Wi-Fi 连接功能,可实现最佳性能。
Smart Water Purifier System Block Diagram
智能净水器系统
具备紫外线过滤、智能提醒和高效电源管理功能的高级水净化系统。
Tankless Gas Water Heater with Remote Control Block Diagram
遥控无水箱燃气热水器
无水箱燃气热水器采用远程控制、紧凑型双芯片 MCU 设计和精确的温度控制。
Personal Safety Tracker Block Diagram
人身安全追踪器
具有 GPS、GSM、求救警报、低功耗、无线充电和增强型安全功能的安全追踪器。
Critical Power Monitoring System Block Diagram
关键电源监测系统
关键电源监测系统采用 NB-IoT 或 Cat-M1、MCU、传感器和备用电池。
Household Water Pump Block Diagram
家用水泵
智能水泵系统,耗电量低、噪音小、安全性高,可实现高效运行。
Smart Grid Fault Indicator Unit Block Diagram
智能电网故障指示器单元
低功耗智能电网故障指示器,具有高性能 MCU 和高效监控功能。

其他应用

  • 办公室自动化
  • 家电
  • 健康医疗
  • 安全
