概览
描述

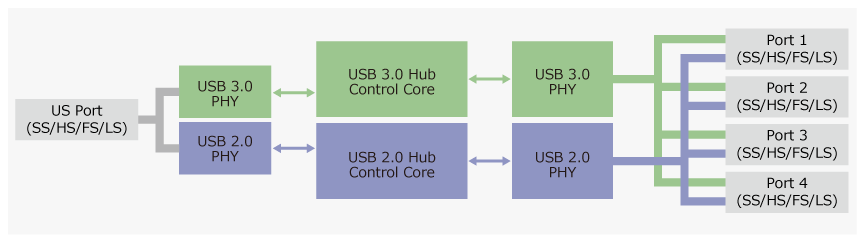

The µPD720210 is a 4-Port USB 3.0 hub controller, which complies with Universal Serial Bus 3.0 Specification and is 100% compatible with Renesas’ industry-standard host controllers. The controller provides four downstream USB ports. Each of these ports supports is fully backward compatible with all previous versions of USB, LS (Low-Speed) / FS (Full-Speed) / HS (High-Speed) / SS (SuperSpeed) operation.
μPD720210 comes in a 76-pin QFN package. A few of the benefits that this device provides to system designers are:
- The best compatibility with Renesas industry-leading USB 3.0 host controller
- Low power consumption. In low-power standby mode, the device only consumes 10mW
- Overall system bill of material cost reduction through the integration of commonly required external components such as voltage regulators
特性
- Interface standard: USB 3.0
- USB ports: 1 upstream port, 4 downstream ports
- VDD: 3.3V, 1.05V
- Clock: 24MHz Xtal clock input
- Package: 76-pin QFN (9mm x 9mm)
- Ta: 0 °C to 70 °C
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 758 KB | |
| 手册 - 硬件 | PDF 607 KB | |
| 应用说明 | PDF 275 KB | |
| 产品可靠性报告 | PDF 394 KB | |
| 产品可靠性报告 | PDF 408 KB | |
| 宣传手册 | PDF 1.11 MB | |
| 其他 | PDF 176 KB | |
| 手册 - 硬件 | ZIP 5.53 MB | |
| 指南 | PDF 1.03 MB | |
9 items
|
||
设计和开发
软件与工具
开发板与套件
开发
IEEE 1588 解决方案开发套件
IEEE 1588 解决方案开发套件，主设备和从设备之间时钟同步高达 <50 nSec，可为 5G 网络重建精确的同步信号。
IEEE 1588 是一款精确时间协议（PTP）系统，用于同步计算机网络中的时钟。 在局域网中，它可以将时钟精度控制在亚微秒范围内，因此它适用于测量和控制系统。 随着 5G 的到来，有大量的基站和 IoT 设备将需要大规模的网络同步。 瑞萨电子的 8A34002 同步时钟器件专为 IEEE 1588 应用而设计，我们的时钟恢复算法和精密时钟器件可为 5G 网络重建精确的同步信号。
Recommended Documents:
Test this Board Remotely
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
参考设计
uPD720210 USB 3.0 4 端口集线器参考设计
这是采用uPD720210K8-BAF-A的USB3.0 4端口集线器参考设计。 这款即插即用集线器从 PC 的 USB3.x 端口扩展了 4 个 USB3.0 端口。 普通操作系统不需要驱动程序。
设计相关文档包含在设计套件中。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
