概览
描述
灵活的全功能人机界面(HMI)和通信产品示例,基于旗舰级Synergy S7G2 MCU群组。

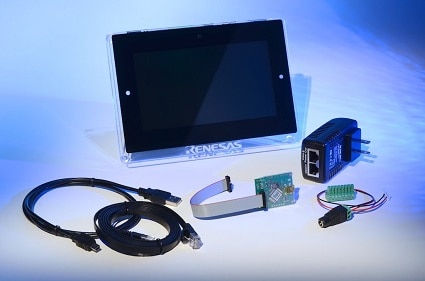

套件内容
- S7G2 MCU和I/O板
- 7"电容式触摸、WVGA 800x480彩色显示屏
- 快速入门指南
- USB A型转USB Micro-B电缆
- 以太网电缆
- 5V电源
- 以太网供电(PoE)电源
- RS232/485/CAN连接器
- J-Link® Lite调试器
系统要求
- Microsoft® Windows® 7或10,运行频率≥ 2.0 GHz的Intel® Core™系列处理器或同等处理器
- ≥ 8 GB系统RAM
- ≥ 2 GB可用硬盘空间
- USB 2.0端口
- 互联网连接
Knowledge Base
特性
- 天气面板应用演示展示了多线程HMI示例,支持同时管理多个功能,如渲染和用户输入
- 温控器应用演示展示了触摸屏、Wi-Fi连接和Web服务器,后者可连接到接入点或无线路由器,以便从智能手机、平板电脑或PC进行远程无线访问
- 使用片上LCD控制器、视频帧捕获引擎、2D绘图引擎和丰富的功能(如Alpha混合)覆盖多个图形屏幕和编解码器
- 使用随附的GUIX Studio™可视化带背光的7”多视角(MVA)彩色LCD电容式触摸显示屏上的图形,并在上面添加图形
- 使用板载以太网、Bluetooth®双模式、USB和Pmod™等灵活的连接选项
- 利用原理图、物料清单(BOM)和PCB布局指南优化电路设计
- 使用紧密集成和经过认证的Synergy软件包(SSP)加快代码开发
- 通过J-Link® Lite进行调试和编程
应用
设计和开发
