TPS-1 低成本解决方案套件
该款 TPS-1 低成本解决方案套件使用经过市场验证的 TPS-1 PROFINET IRT 设备芯片，可实现简单高效的 PROFINET IRT 设备设计，该芯片结合了易于集成、非凡的稳健性和出色的低功耗。
包装配件
- TPS-1 开发板
- 被动适配器电路板
- USB 线材
- 以太网电缆
- 光盘（CD-ROM）
概览
描述

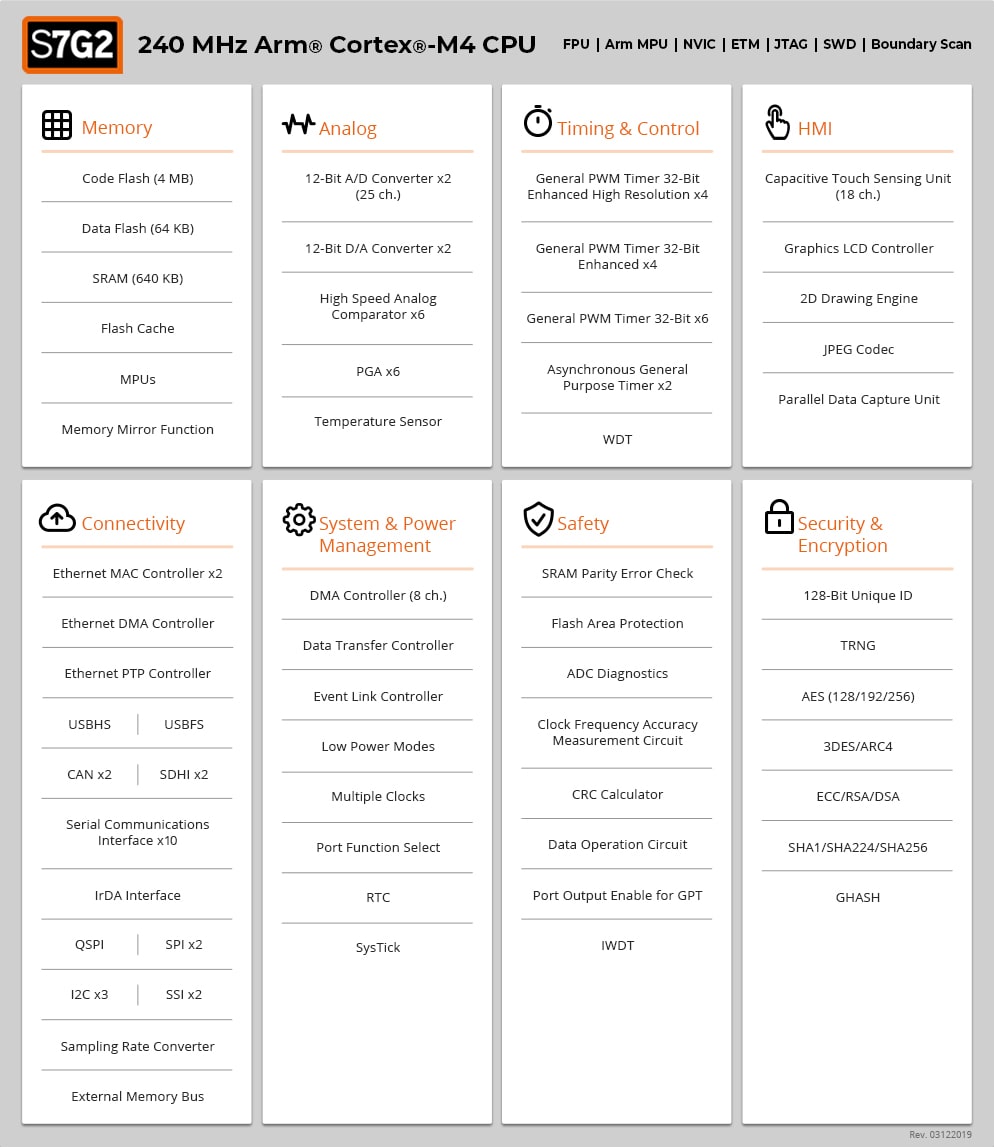

S7G2 单片机系列专用于高计算负荷、高性能且需全内存冗余的联网控制应用程序，具有3至4MB闪存及640KB SRAM，功能丰富，包含图形LCD控制器、2D绘图引擎、电容式触摸感应元件、高级模拟系统，另具有配备IEEE 1588 PTP以太网的MAC控制器、高速及全速USB 2.0、SDHI、四倍SPI及安全保障功能，可处理多种的复杂问题。
Synergy Software Package (SSP)
最佳化且紧密集成的适用软件套，具备可扩展最终产品复杂性并简化复杂系统级服务的商用RTOS。
特性
- 240MHz Arm® Cortex®-M4 CPU
- Designed for high-compute, performance-intensive, networked control applications requiring full memory redundancy
- Graphics LCD Controller
- 2D Drawing Engine
- Capacitive Touch Sensing Unit
- Advanced analog
- Ethernet MAC Controller with IEEE 1588 PTP
- USB 2.0 High-Speed and Full-Speed
- SDHI
- Quad SPI
- Safety and security features, to handle a wide range of complexity
产品对比
应用
- 工业过程控制
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| QE for Capacitive Touch: Development Assistance Tool for Capacitive Touch Sensors In developing embedded system using the capacitive touch sensor of MCUs, you can easily setup initial configurations of the touch interface as well as process the tuning of sensors, and reduce development time. [Plugin for Renesas IDE "e2 studio"] [Standalone Version] [Support MCU/MPU:RA, RL78, RX, Renesas Synergy™]
|
Solution Toolkit | 瑞萨电子 |
| Renesas Synergy™ Software Package (SSP) 最佳化且紧密集成的适用软件套，具备可扩展最终产品复杂性并简化复杂系统级服务的商用RTOS。
|
Software Package | 瑞萨电子 |
| Security Key Management Tool Key wrapping tool for key management systems using Renesas security IP. Enables secure installation and update of user application and device lifecycle management (DLM) keys.
|
Solution Toolkit | 瑞萨电子 |
3 items
|
||
样例程序
开发板与套件
SK-S7G2入门套件
在数分钟内体验Synergy平台的强大功能以及旗舰级Synergy S7G2 MCU群组的关键特性。
套件内容
- SK-S7G2开发板
- 快速入门指南
- USB A型转USB Micro-B电缆
系统要求
- Microsoft® Windows® 7或10，运行频率≥ 2.0 GHz的Intel® Core™系列处理器或同等处理器
- ≥ 8 GB系统RAM
- ≥...
PE-HMI1产品示例
灵活的全功能人机界面(HMI)和通信产品示例，基于旗舰级Synergy S7G2 MCU群组。
套件内容
- S7G2 MCU和I/O板
- 7"电容式触摸、WVGA 800x480彩色显示屏
- 快速入门指南
- USB A型转USB...
DK-S7G2开发套件
了解Synergy MCU系列的旗舰级产品，通过Synergy平台进行无缝开发并使用扩展板实现特殊功能。
套件内容
- DK-S7G2开发板
- DK-S7G2分线板
- 可拆卸4.3英寸电阻式触摸WQVGA (480 x 272) TFT LCD面板
- 可拆卸CMOS VGA相机模块
- 快速入门指南
- 一根USB...
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
