RH850/E2x 373pin Piggyback Board of RH850 Evaluation Platform
The RH850/E2X 373pin Piggyback Board supports all devices of the RH850/E2M, RH850/E2H, RH850/E2UH, RH850/E2x-FCC1, and RH850/E2x-FCC2 series in 373pin-package. It can...
概览
描述
RH850/E2M 微控制器的工作频率为 400 MHz，配备大容量代码闪存和最高速度级别的 RAM，这是实时控制的必需配置。 RH850/E2M 利用多个 G4MH 内核，支持更高级的功能，包括许多内置功能，例如 Evita Medium 的安全功能和功能安全 （ISO 26262） 功能，使其更易获得认证。 此外，该器件还支持无线（OTA）更新，可无线自动将软件更新至更安全的控制程序。

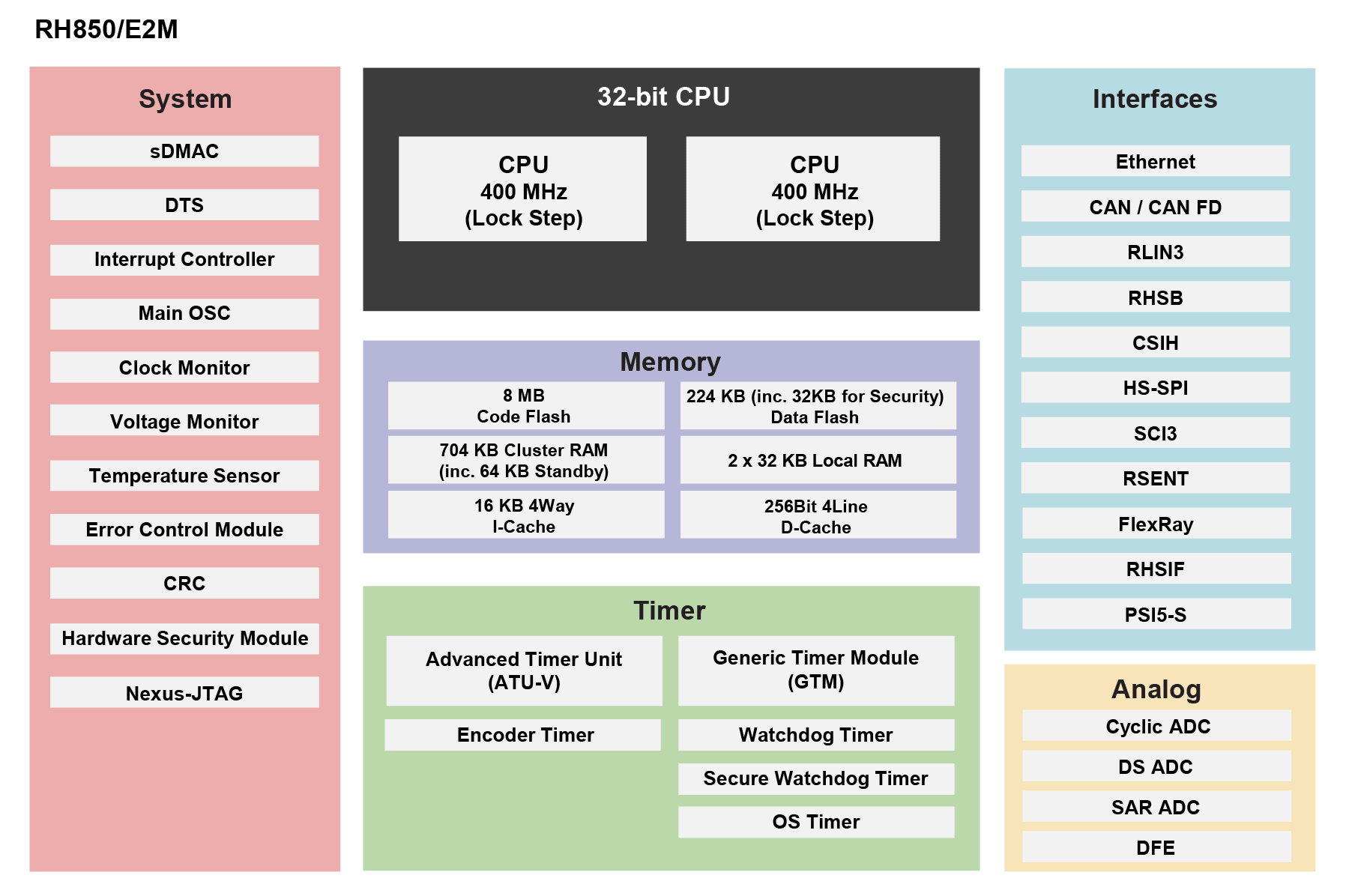

特性
- CPU 内核：
- 400MHz 内核 x2（包括锁步双核 x2）
- FPU x2、FP-SIMD x2
- 时钟：
- 主振荡器：20/40 MHz，锁相环（PLL）：400 MHz
- 内部振荡器：100 MHz
- 数据传输：sDMAC / DTS
- 定时器：发动机控制定时器（ATU-V）、GTM、编码器定时器 2 个单元
- 模拟：SAR A/D 转换器 80 通道，4 个模块，Delta-Sigma A/D 转换器 26 通道，6 个模块，循环 A/D 转换器 8 通道，1 个模块
- 通讯接口：
- 串行通信接口（SCI3）4 通道，
- 时钟同步串行接口（CSIH）6 通道，
- 高速总线（RHSB）2 通道，
- LIN/UART，LIN/主站，LIN/从站（RLIN3）6 通道，
- CAN/CAN-FD 5 通道，
- FlexRay 1 个，
- 发送 I/F（RSENT）17 通道，
- 高速串行外设接口（HS-SPI）1 通道，
- 高速串行 I/F（RHSIF）1 通道，
- 以太网 1 通道，
- 外设传感器接口符合 PSI5 2.2 版标准，通过外部收发器（PSI5-S）1 通道
- 数字滤波器引擎（DFE）16 通道，2 个单元
- 安全性：硬件安全模块（符合 SHE/EVITA-Medium 汽车安全标准）
- 电源电压：
- 1.20 - 1.35 V（CPU 内核）；
- 3.0 - 3.6 V / 4.5 - 5.5 V（I/O，系统，AD 转换器）
- 温度：Tj= -40 - +150 摄氏度
产品对比
应用
- 动力系统
