概览

描述

瑞萨电子电容式传感器 CTSU2 可进行主动屏蔽,无需任何外部组件。 主动屏蔽可有效提高防水性以及提高自电容按钮的抗噪性。
”自电容式防水按钮解决方案“的参考设计将传统 GND 屏蔽的防水性与自电容式按钮的自动屏蔽进行了比较。

请查看防水淋浴控制器 ,了解自电容式防水按钮解决方案的示例应用。

自电容防水按钮——电极板

  • 基于瑞萨电子电容式触摸按键的解决方案,具有高灵敏度和高抗噪性
  • CTSU2 自动屏蔽的使用示例
  • 自电容触摸按钮兼具防水和抗噪特性
  • 支持 IEC 61000 4-3 3 级辐射电磁噪声抗扰度标准
  • 适用于各种产品,例如:需要防水的白色家电、与水相关的产品和户外安装设备等。

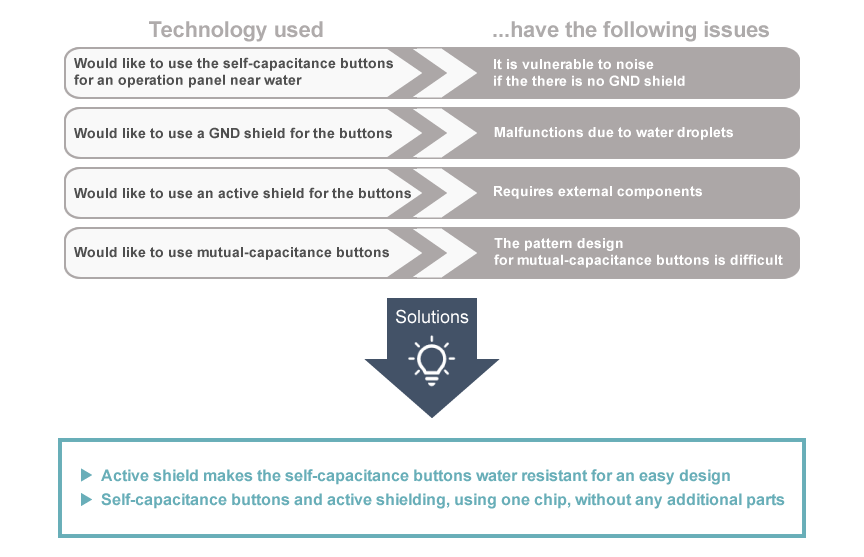

瑞萨电子的“自电容防水按钮解决方案”解决了传统技术(GND屏蔽、互电容按钮)的问题。

图像
Self-Capacitance Waterproof button solution

应用

文档

类型 文档标题 日期
应用笔记 PDF 3.34 MB 日本語
应用笔记 PDF 4.52 MB 日本語
应用笔记 PDF 5.97 MB 日本語 , English
应用笔记 登录后下载 PDF 1.12 MB 日本語
应用笔记 PDF 1.33 MB 日本語
应用笔记 PDF 1.22 MB 日本語
手册 - 硬件 PDF 2.28 MB 日本語
7 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 1.38 MB
应用: 工业, 消费电子产品
Function: HMI
1 item

样例程序

相关评估板和套件

视频和培训

自感防水触摸按键解决方案

静电电容触控感应组件“CTSU2”,强化抗噪性能,且支持“有源屏蔽”的功能,能有效的提高自感触摸按键的防水性能。本方案配置了一个 GND 屏蔽和一个有源屏蔽。可以比较不同屏蔽方法的防水性能。
