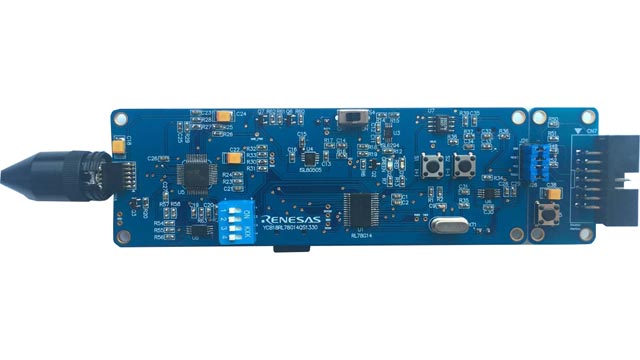

点读笔解决方案读取打印在纸上的代码,并播放相应的音频。使用业界最低功耗 RL78/G14 微控制器、ID 解码器和图像传感器可再现与扫描内容相对应的声音文件。可以使用 USB 电缆将音频数据从 PC 保存到 Micro SD 卡。采用的 ISL80505 单路输出低压差线性稳压器(LDO),能够在 1.8V 至 6V 的输入电压范围内提供高达 500mA 的输出电流。电池充电控制由 ISL6294 高输入电压充电器执行。

特性

  • 最短指令执行时间:能更改高速(0.03125μs:高速内部振荡器时钟32MHz运行)到超低速(30.5μs:低速副系统时钟32.768kHz运行)的最短指令执行时间。
  • 通用寄存器:(8 位寄存器×8)×4组
  • ROM:128KB,RAM:16KB,数据闪存:8KB
  • 可选择的高速内部振荡器时钟:64/48/32/24/16/12/8/6/4/3/2/1 MHz(TYP.)
  • 内置片上调试功能
  • 内置可选择的上电复位(POR)电路
  • 内置电压检测(LVD)电路
  • 内置看门狗定时器(能以专用低速内部振荡器时钟运行)
  • 内置键中断功能
  • 内置时钟输出/蜂鸣器输出控制电路
  • 内置十进制校正(BCD)电路
  • I/O端口:26 个
  • 定时器
    • 16位定时器:8 个通道
    • 12位间隔定时器:1 个通道
  • 串行接口
    • CSI:3 个通道
    • UART:3 个通道
    • 简易I2C通信:3 个通道
    • 多主I2C通信:1 个通道
  • 8/10位分辨率A/D转换器:8 个通道
  • 8/10位分辨率D/A转换器:1 个通道
  • 比较器:2 个通道
  • 数据传送控制器(DTC)
  • 事件链接控制器(ELC)
  • 待机功能:HALT 模式或 STOP 模式或 SNOOZE 模式
  • 电源电压:VDD = 1.6V 至 5.5V
  • 工作环境温度:TA = -40°C 至 +85°C

应用

文档

类型 文档标题 日期
手册 - 硬件 PDF 999 KB
1 item

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 1.06 MB
1 item

样例程序

视频和培训

点读笔

在这个快速解决方案中,超低功耗RL78/G14微控制器有效地帮助ID解码器和图像传感器实现与扫描内容相对应的声音文件。 声音数据可以通过USB线存储在micro SD卡上。
