RTK0EMXE70S00020BJ

有效

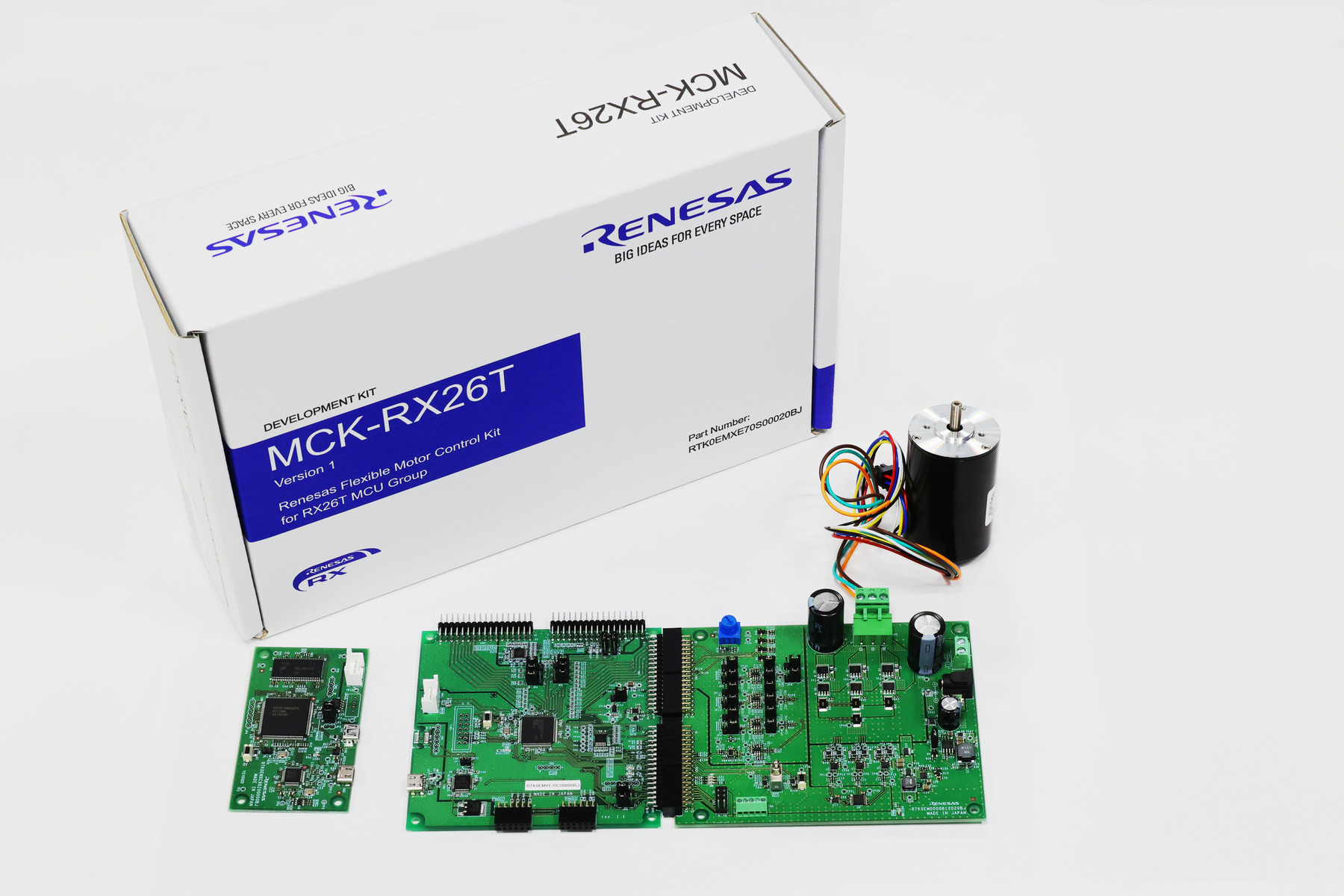

MCK-RX26T 瑞萨适用于RX26T MCU产品群的灵活电机控制套件

立即订购
MCK-RX26T User's ManualMCK-RX26T Quick Start Guide

概览

MCK-RX26T 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。

通过使用本产品以及可从网站下载的样例程序和QE for Motor，即刻开始使用RX26T进行电机控制评估。

MCK-RX26T Renesas Flexible Motor Control Kit for RX26T MCU Group
MCK-RX26T Renesas Flexible Motor Control Kit for RX26T MCU Group
  • CPU 板搭载 RX26T 作为电机控制 MCU。
  • 用于 3 相 BLDC 电机（额定功率 48V/10A）的逆变板
  • 用于 RX26T 闪存编程的板载调试器
  • 支持单分流/三分流方式电流检测
  • 过载电流检测
  • 可适用电机控制开发支持工具“Renesas Motor Workbench”
  • 通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作
  • 包含的组件

文档

设计和开发

软件与工具
QE: Tools for Particular Applications
A group of utilities which extends integrated development environment (Tools for Particular Applications: USB, TCP/IP, Bluetooth® low energy, Camera, LCD, Capacitive Touch Sensors, and Current Consumption Tuning etc.)
下载
[Upgrade to Revision] Solution Toolkit QE for Motor V1.3.0: Development Assistance Tool for Motor[Upgrade to Revision] Solution Toolkit QE for Motor V1.4.0: Development Assistance Tool for Motor
 Solution Toolkit 瑞萨电子
Renesas Motor Workbench
Renesas Motor Workbench is a development support tool for debugging, analyzing, and tuning motor control programs.
 Solution Toolkit 瑞萨电子
2 items
AIR-CON-ODU-REF Reference Design Inverter Board - Top

AIR-CON-ODU-REF

Reference
了解更多

Dual Motor Control with Interleaved PFC for Air Conditioner Outdoor Unit Reference Design

Renesas' Air Conditioner Outdoor Unit (ODU) reference design is a total solution for controlling outdoor air conditioning units. It is used in combination with the...

特色文件:
Air Conditioner Outdoor Unit Design Files
MCI-HV-AC Inverter Board User's Manual
MCB-RX26T Type A / CPU Board for RX26T MCU Group

RTK0EMXE70C00000BJ

Starter
了解更多

MCB-RX26T Type A / RX26T MCU产品群的CPU板

本产品是配备RX26T 的电机控制CPU板。 通过与对应的逆变板组合使用，可以简单地实现使用RX26T的电机控制。

通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作。

特色文件:
MCB-RX26T Type A User's Manual
MCB-RX26T Type B / CPU Board for RX26T MCU Group

RTK0EMXE70C01000BJ

Starter
了解更多

MCB-RX26T Type B / CPU Board for RX26T MCU Group with Trusted Secure IP (TSIP-Lite)

本产品是配备RX26T 的电机控制CPU板。 通过与对应的逆变板组合使用，可以简单地实现使用RX26T的电机控制。

通过将 PC 和 CPU 板进行电气隔离的通信板，实现安全的电机控制评估和调试工作。

特色文件:
MCB-RX26T Type B User's Manual
MCB-RX26T Type C/CPU Board for RX26T MCU Group

RTK0EMXE30C00000BJ

Starter
了解更多

MCB-RX26T Type C / CPU Board for RX26T MCU Group

This product is a CPU board for motor control equipped with RX26T (P/N:R5F526TACDFM). Motor control using RX26T can be easily realized by using it in combination with a supported inverter board.
特色文件:
MCB-RX26T Type C User's Manual
MC-COM

RTK0EMXC90S00000BJ

Development
了解更多

MC-COM 瑞萨灵活电机控制通信板

MC-COM 是一款与瑞萨 MCU 进行串行通信的通信板。 它可连接到搭载 RA 或 RX 微控制器的各种 CPU 板。 通过对通信信号进行电气隔离，保证电机控制评估和调试的安全性。

特色文件:
MC-COM User's Manual
