概览
描述

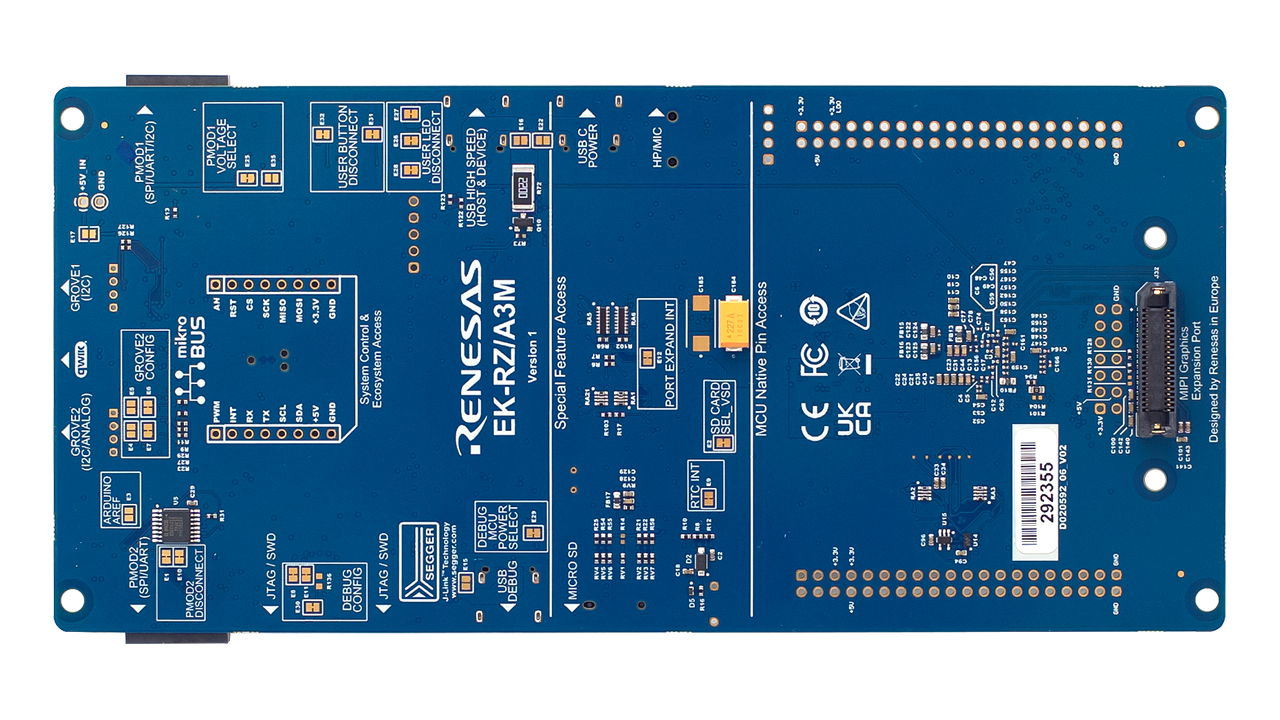

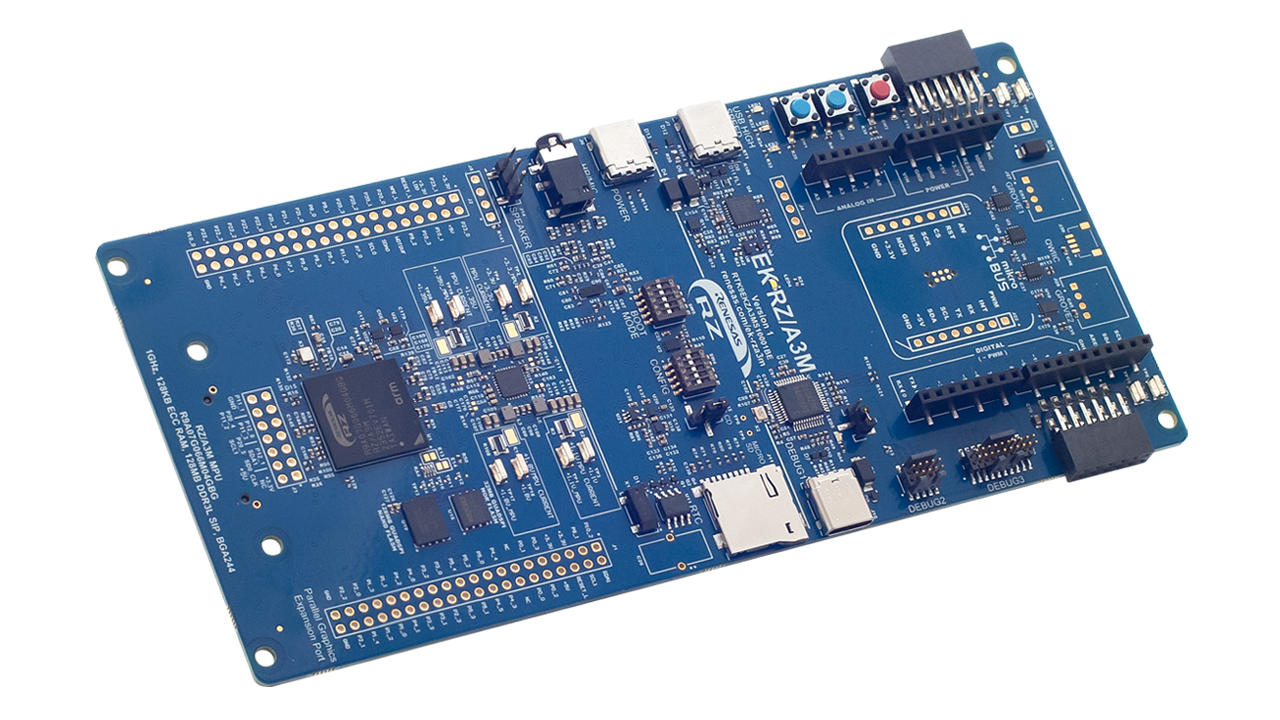

借助 EK-RZ/A3M 评估套件，用户能够轻松评估 RZ/A3M MPU 的功能。 此套件包含 EK-RZ/A3M 评估板、5 英寸 720x1280 像素 LCD MIPI 图形扩展板和 USB 连接线，可实现无缝高清人机界面 (HMI) 评估、USB 摄像头输入等多种功能。 通过板载 J-Link 调试器，用户无需借助额外的调试工具即可快速启动调试工作。 此外，它还配备多种扩展接口（例如 SDIO、PMOD 和 Arduino），可用于连接传感器、Wi-Fi 和 Bluetooth® Low Energy（LE），用户无需扩展电路板空间即可实现功能拓展。
特性
- 特别功能访问
- MIPI DSI 4 通道和并行图形扩展端口
- 5 英寸 MIPI LCD 面板（720x1280 像素）
- USB 高速主机和设备
- 32MB 外部 QSPI NOR 闪存
- 128MB 外部 QSPI NAND 闪存
- 外部音频编解码器
- 外部 RTC
- MPU 引脚访问
- R9A07G066M04GBG MPU
- 具有 NEON 扩展功能的 1GHz Arm Cortex®-A55 内核
- 内置 128MB DDR3L DRAM
- 128KB SRAM（带 ECC）
- 244 引脚，BGA 封装
- 引脚访问
- MPU 和 USB 电流测量
- 生态系统和系统控制访问
- USB 高速主机和设备
- 通过 USB（调试、HS、USB-PD）或外部电源提供 5V 输入
- 板载调试（Segger J-Link®）
- 外部调试（SWD 和 JTAG）
- SCIF 下载（SWD）
- 3 个用户 LED 灯和 2 个用户按钮
- 2 个 SeeedGrove® 系统（I2C 和模拟）连接器
- 2 个 Digilent Pmod™（可选择 I2C、SPI 或 UART）连接器
- Arduino™（Uno R3）
- MikroElektronika™ mikroBUS
- SparkFun® Qwiic®（I2C）
- MPU 启动配置开关
- 4 极音频输入/输出
- MicroSD 卡槽
- 套件包含
- EK-RZ/A3M 评估板
- MIPI 图形扩展板
- USB 连接线（USB C 转 USB C）
- USB 连接线（USB A 母头转 USB C）
- USB 连接线（USB A 公头转 USB C）
- 用于固定子板的螺钉和垫片
应用
- 高清人机界面 (HMI)
- 智能家居和楼宇自动化
- 医疗保健
- 工业应用
- 办公室自动化
