概览

描述

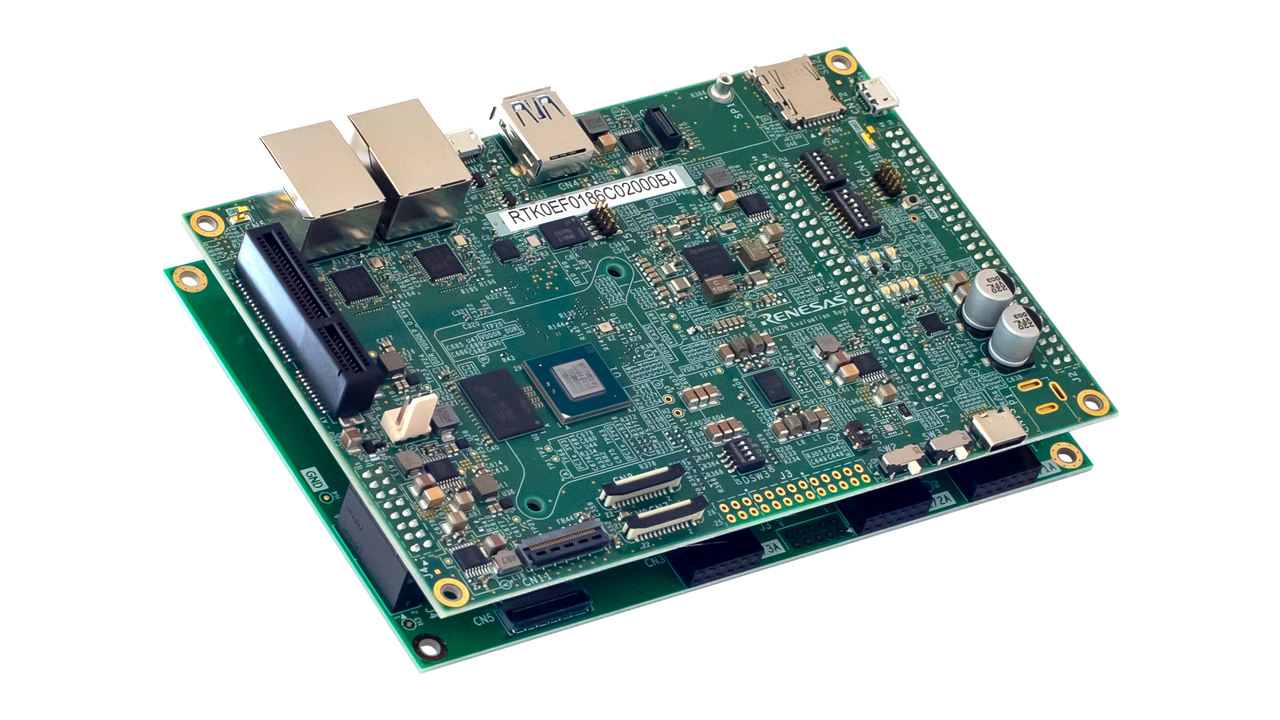

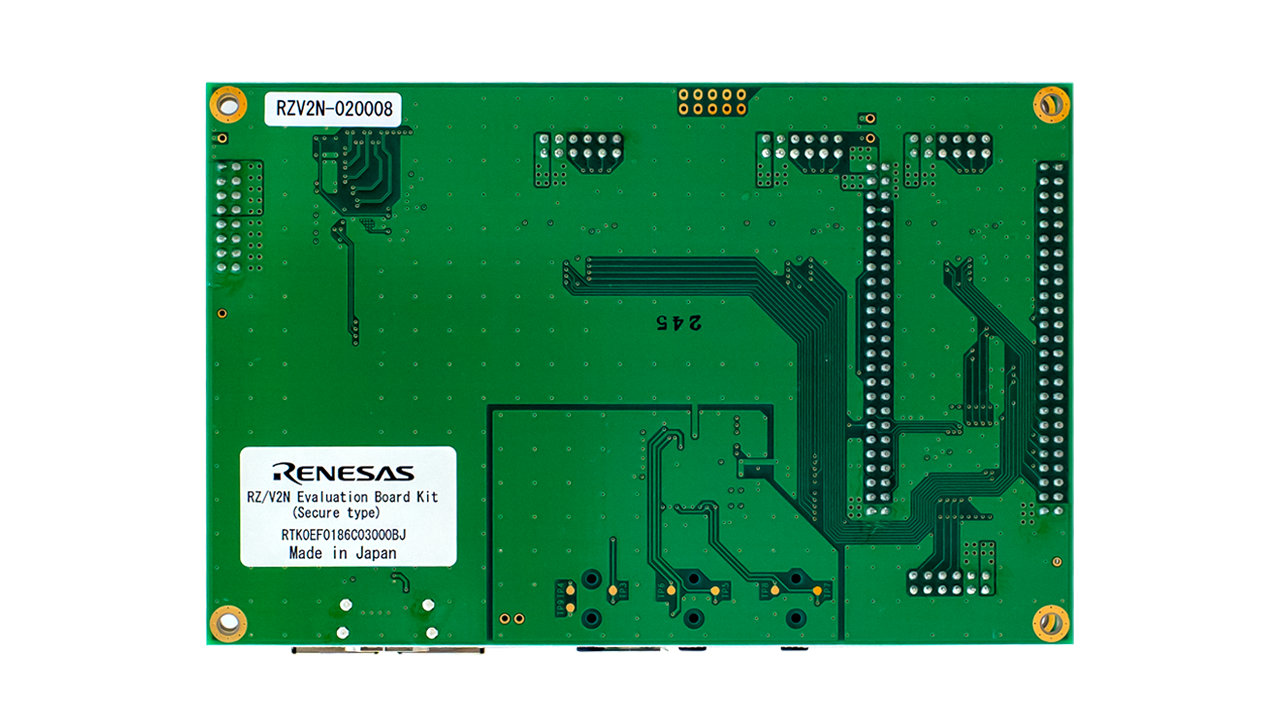

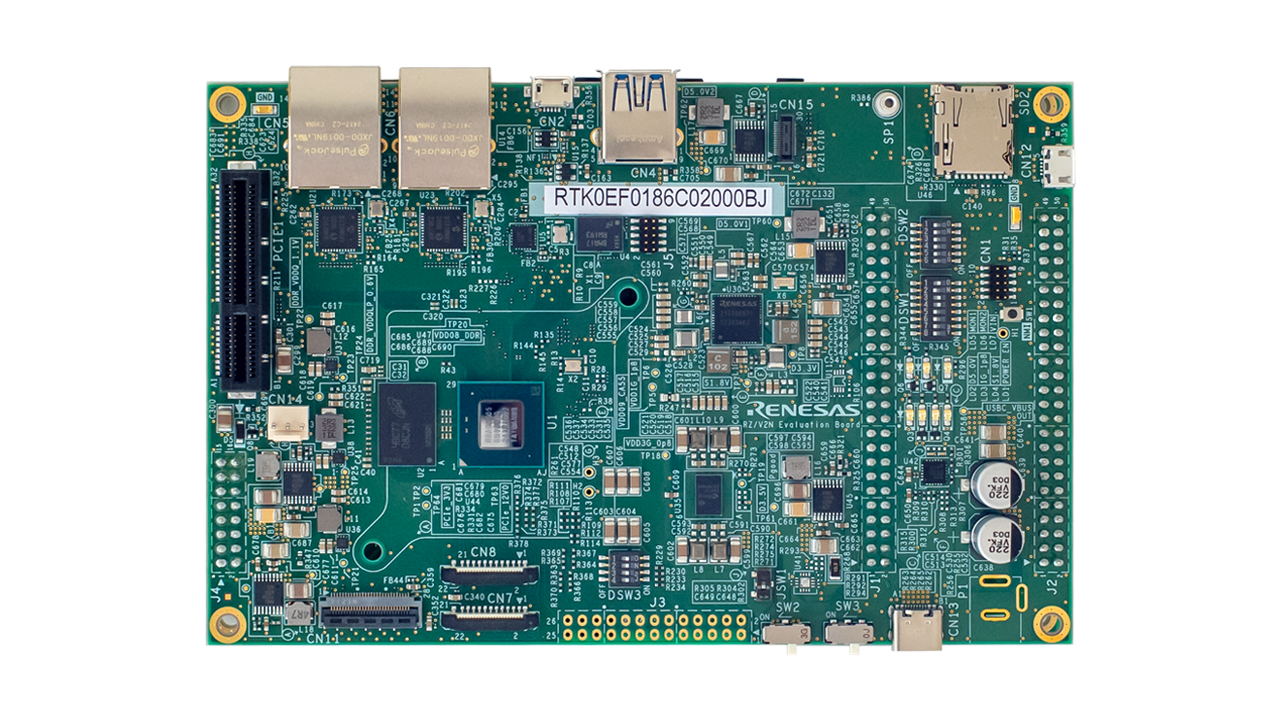

RZ/V2N AI MPU 评测套件 (RTK0EF0186C03000BJ) 用于评测我们的 RZ/V2N 四核 视觉 AI MPU。 该套件包括一块 CPU 评测板、扩展 (EXP) 板和两块子板。 我们提供了 AI 软件开发包 (AI SDK) 作为该评测套件的软件开发环境。 它支持对低功耗 AI 推理、视频流和其他内置功能进行评测。 该套件还支持图像信号处理器 (ISP)、3D 图形引擎 (GE3D) 和可信安全 IP 等可选功能。

特性

  • RZ/V2N 评测板(CPU 板):
    • CPU: RZ/V2N
    • PMIC: RAA215300
    • 时钟发生器:5L35023B
    • 主存储器:LPDDR4X 8GB × 1
    • xSPI 闪存:64MB
    • 外部存储器:Micro SD x1
    • 用于子板的板对板接口
    • 高速接口:
      • 千兆以太网接口 × 2 端口
      • USB 3.2 Gen2 × 1(仅主机)
      • USB 2.0 x1 (OTG)
      • PCIe® Gen3 x1(最多 2 线)
      • MIPI® CSI-2® x2
      • MIPI DSI® x 1
      • GPIO: 86 引脚
  • RZ/V2H-EVK 扩展评测板(EXP 评测板):*与 RZ/V2H 共享
    • HDMI® Tx x1
    • 音频辅助输入接口 x1
    • 音频麦克风输入接口 x1
    • 音频耳机输出接口 x1
    • Pmod™ x4
  • RZ/V2N microSD 子板:
    • 外部存储器:Micro SD x1
  • RZ/V2N eMMC 子板:
    • 外部存储器:eMMC x1
  • 包装内容:
    • RZ/V2N 评测板
    • RZ/V2H EVK 扩展评测板
    • RZ/V2N microSD 子板
    • RZ/V2N eMMC 子板
    • 用于 MIPI DSI 的柔性电缆
    • 散热器
    • USB 连线(Micro B - A 型)
    • 橡胶脚垫(一套 4 个)
    • 用于固定子板的螺钉
  • 备注
    • 不包含 AC 适配器。 平台应使用支持 60W 电源的标准 USB 供电适配器。

应用

  • 仪表盘摄像头/驾驶员监控系统
  • AI 监控摄像头
  • AI 人员计数摄像头
  • AI 可视化检测摄像头
  • 扫地机器人
  • 割草机器人
  • 智能门铃
  • 访问控制

文档

类型 文档标题 日期
手册 - 开发工具 PDF 2.99 MB 日本語
应用笔记 PDF 216 KB
2 items

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
RZ/V series AI Apps & AI SDK (GitHub)
The AI SDK enables easy and rapid development of AI applications using Renesas' RZ/V series evaluation kits. Additionally, it offers a range of AI applications free of charge.
Software Package 瑞萨电子
1 item

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 18.92 MB
PCB 设计文件 登录后下载 ZIP 14.80 MB
PCB 设计文件 登录后下载 ZIP 2.47 MB
3 items
