概览
描述

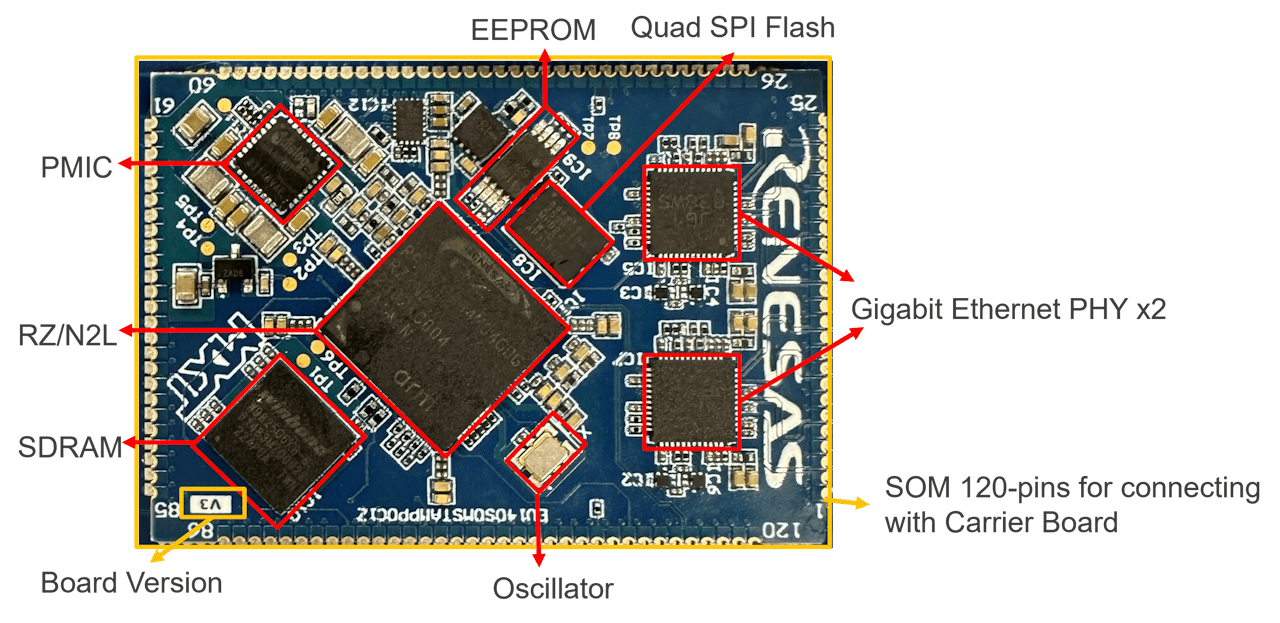

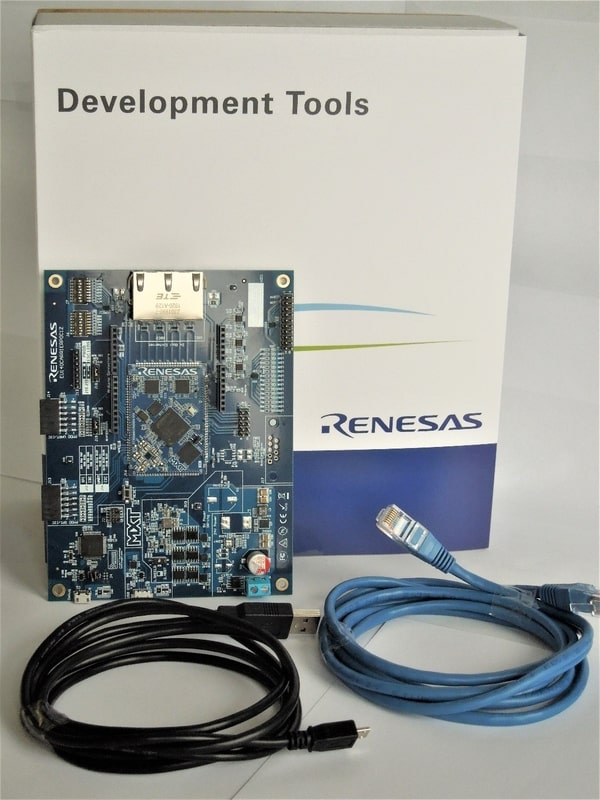

YCONNECT-IT-RZN2L 是一款紧凑型开发套件，用于评估使用工业以太网与 RZ/N2L MPU 通信的应用。 该套件包含两个预组装的电路板，分别为“Stamp 模块”和“载板”。
该套件提供 EtherCAT、EtherNet/IP 和 Modbus 的示例软件。 有了千兆位 PHY，该套件就能很好地支持基于 TSN 的实时以太网通信。
此外，该套件还安装了 Pmod 和 Arduino 等标准接口以及主机接口（QSPI从机），可轻松连接到应用MCU板。

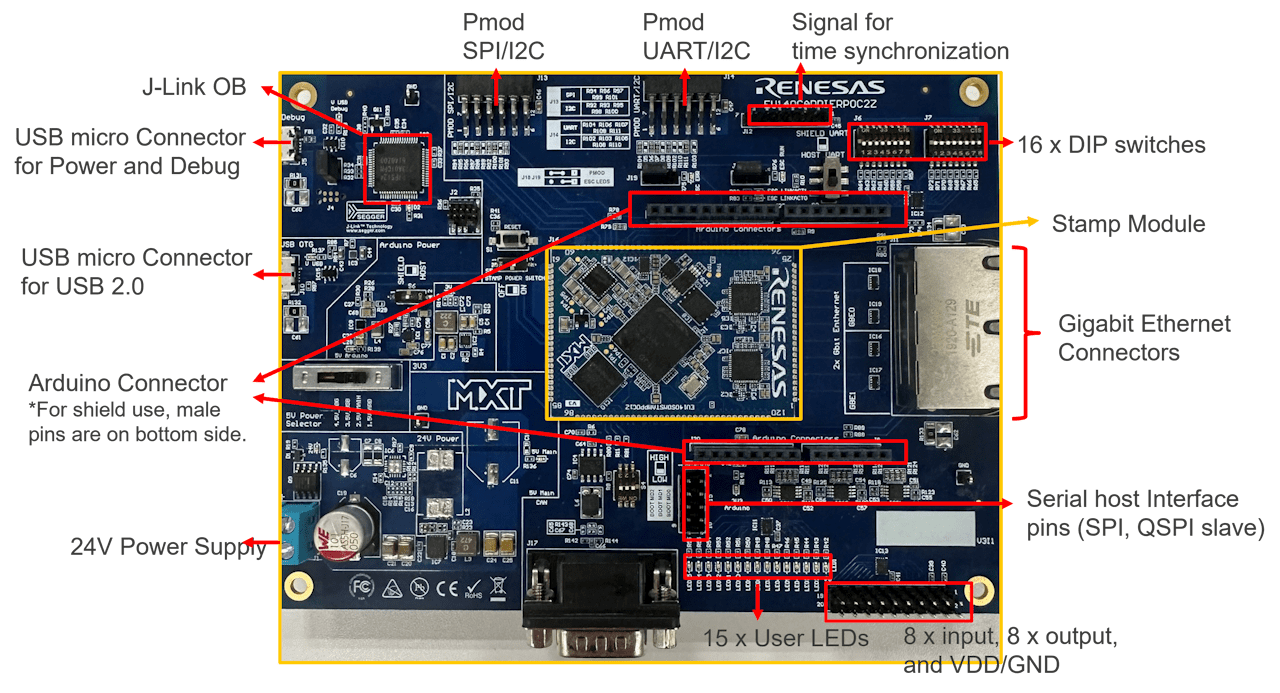

特性
- 2 个千兆工业以太网连接器
- 2 个 PMOD 连接器
- 可安装 3A 型和 6A 型模块，例如瑞萨电子快速连接物联网传感器和连接（低功耗蓝牙®（LE）、Wi-Fi）
- Arduino 两用连接器
- 主板：可安装标准 Arduino 扩展板
- 拓展板：可安装在任何瑞萨电子 MCU 板上，例如 EK-RA6M4
- 通过 USB 或 24V DC 端子或 Arduino 主机板灵活供电
- 可连接外部调试器的 9 针连接器和可通过 USB 进行调试的 Segger J-Link OB
- 用于 CAN、主机接口和工业以太网同步信号的连接器
应用
- 远程 I/O
- 传感器集线器
- 工业以太网单元/模块
设计和开发
软件与工具
样例程序
样例程序
筛选
|
||
|---|---|---|
| 类型 | 文档标题 | 日期 日期 |
| 示例代码 |
[Software=RZ/N2 FSP|v2.0.0],[Toolchains=GNU Arm Embedded|v12.2.1.arm-12-24;IAR Embedded Workbench for ARM|v9.50.1]
ZIP
3.85 MB
Compiler:
ARMCC, ICCARM
IDE:
e2 studio, IAR EWARM
|
|
| 示例代码 |
[Software=RZ/N2 FSP|v2.0.0],[Toolchains=GNU Arm Embedded|v12.2.1.arm-12-24;IAR Embedded Workbench for ARM|v9.50.1]
ZIP
8.28 MB
Compiler:
ARMCC, ICCARM
IDE:
e2 studio, IAR EWARM
|
|
| 示例代码 |
[Software=RZ/N2 FSP|v2.0.0],[Toolchains=GNU Arm Embedded|v12.2.1.arm-12-24;IAR Embedded Workbench for ARM|v9.50.1]
ZIP
2.32 MB
Compiler:
ARMCC, ICCARM
IDE:
e2 studio, IAR EWARM
|
|
| 示例代码 |
[Software=RZ/N2 FSP|v2.0.0],[Toolchains=GNU Arm Embedded|v12.2.1.arm-12-24;IAR Embedded Workbench for ARM|v9.50.1]
ZIP
1.93 MB
Compiler:
ARMCC, ICCARM
IDE:
e2 studio, IAR EWARM
|
|
| 示例代码 |
[Software=RZ/N2L FSP|v1.2.0],[Toolchains=GNU Arm Embedded|v9.3.1,20200408;IAR Compiler for Arm|v.9.32.2]
ZIP
4.13 MB
应用:
工业
Compiler:
GNU ARM Embedded, ICCARM
Function:
Software Package
IDE:
e2 studio, IAR EWARM
|
|
| 示例代码 |
[Software=RZ/N2L FSP|v1.2.0],[Toolchains=GNU Arm Embedded|v9.3.1,20200408;IAR Embedded Workbench for ARM|v9.30.1]
ZIP
34.84 MB
应用:
工业
Compiler:
GNU ARM Embedded, ICCARM
Function:
Software Package
IDE:
e2 studio, IAR EWARM
|
|
6 items
|
||
