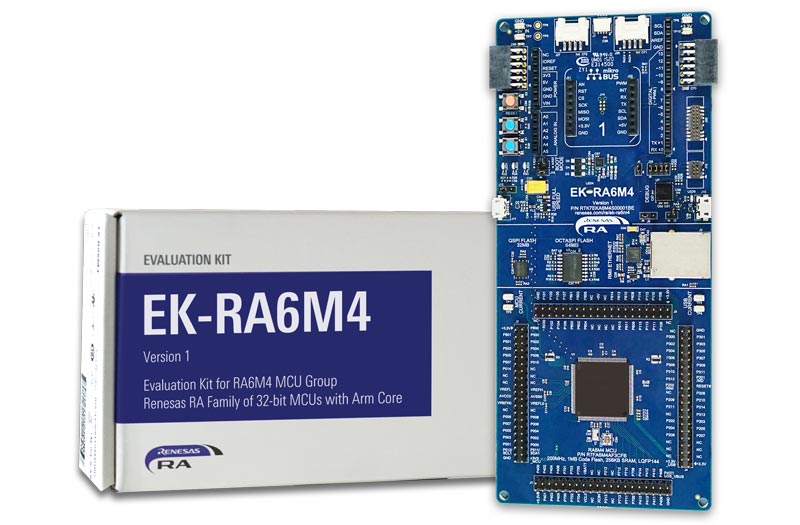

EK-RA6M4

Renesas MPU Guide

Download the mobile app

概览

EK-RA6M4 评估套件可通过灵活配置软件包 (FSP) 和 e² studio IDE，帮助用户对RA6M4 MCU 群组的特性进行无缝评估，并对嵌入系统应用程序进行开发。用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。

入门

运行快速入门示例项目

EK-RA6M4 已经预先烧录了快速入门示例项目。 (在 EK-RA6M4 Example Project Bundle (ZIP)中提供源代码)
用户可使用连接至 5V 电源的 micro USB 设备电缆，通过调试 USB 端口 (J10) 启动 EK-RA6M4 板。白色电源 LED 指示灯将会亮起。
快速入门示例项目将开始运行，蓝色用户 LED 指示灯将开始闪烁。
请参见 EK-RA6M4 – Quick Start Guide (PDF | English, 日本語)，了解快速入门示例项目的其他功能。

开发嵌入式应用程序

修改快速入门示例项目 – 请参见 EK-RA6M4 快速入门指南，了解导入、修改和构建快速入门示例项目的相关说明。
从其他众多的示例项目当中的一个开始 – 用户可从多个示例项目中进行选择，了解 RA6M4 MCU 群组的各种外围设备。这些示例项目能够成为您在开发自定义应用程序的道路上的完美起点。

构建自定义硬件

通过构建多功能原型开始 – 用户可对具备自选的数百种常用生态系统插件的 EK-RA6M4 板加以利用。
构建自定义硬件 – 用户可参考 EK-RA6M4 v1 - Design Package (ZIP | English, 日本語)中提供的设计和制造信息来开发自定义硬件。

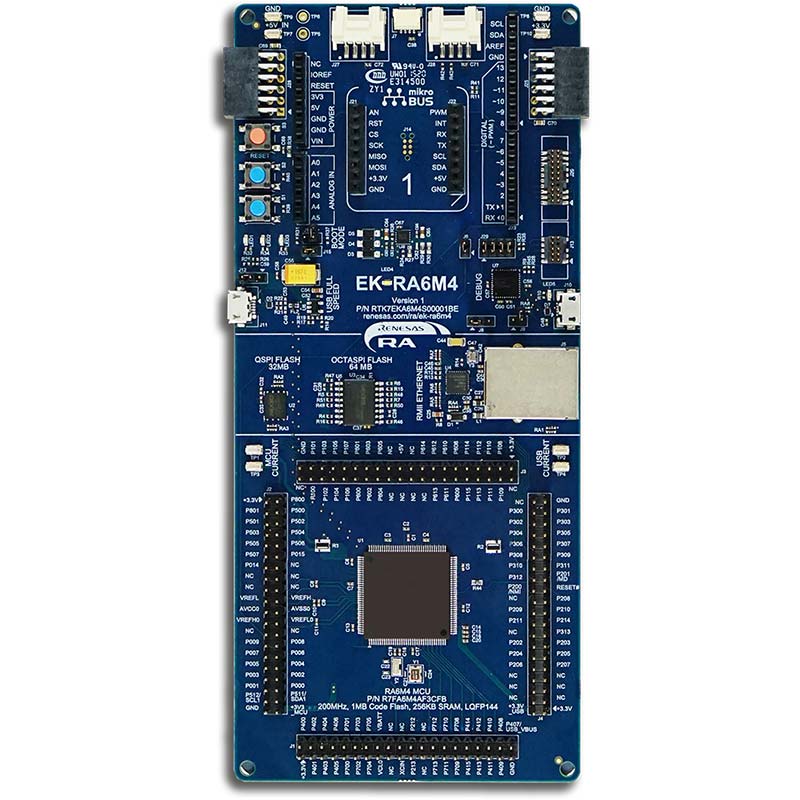

生态系统和系统控制访问
- USB 全速主机和设备
- 多重 5V 输入源
  - USB （调试，全速，高速）
  - 外部供电
- SEGGER J-Link^TM 板载编程器和调试器
- 调试模式
  - 板载调试 (SWD) – J-Link
  - 输出调试 (SWD) – J-Link
  - 输入调试 (ETM, SWD & JTAG) – J-Link，Arm^® Keil^® ULINK^TM，IAR I-jet^TM，瑞萨电子E2/E2 Lite等
- 用户 LED 灯和按钮
  - 三色用户 LED 指示灯（红色、蓝色、绿色）
  - 显示调节电源可用性的电源 LED 指示灯（白色）
  - 显示调试连接的调试 LED 指示灯（黄色）
  - 两个用户按钮
  - 一个复位按钮
- 五个最受欢迎的生态系统扩展功能
  - MikroElektronika^TM mikroBUS 连接器
  - SparkFun^® Qwiic^® 连接器
  - 两个 SeeedGrove^® 系统 (I²C and Analog) 连接器
  - 两个 Digilent Pmod^TM (SPI and UART) 连接器
  - Arduino^TM (Uno R3) 连接器
- MCU 启动配置跳线
特殊功能访问
- 以太网（RMII 和 PHY）
- 64MB 外部 Octo-SPI 闪存
- 32MB 外部 Quad-SPI 闪存
MCU 本体引脚连接
- R7FA6M4AF3CFB MCU
- 200MHz, Arm Cortex^®-M33 内核
- 1MB 代码闪存, 256kB SRAM
- 144 引脚, LQFP 封装
- 通过 4x 40 阳引脚接头连接本体引脚
- MCU 和 USB 电流测量点

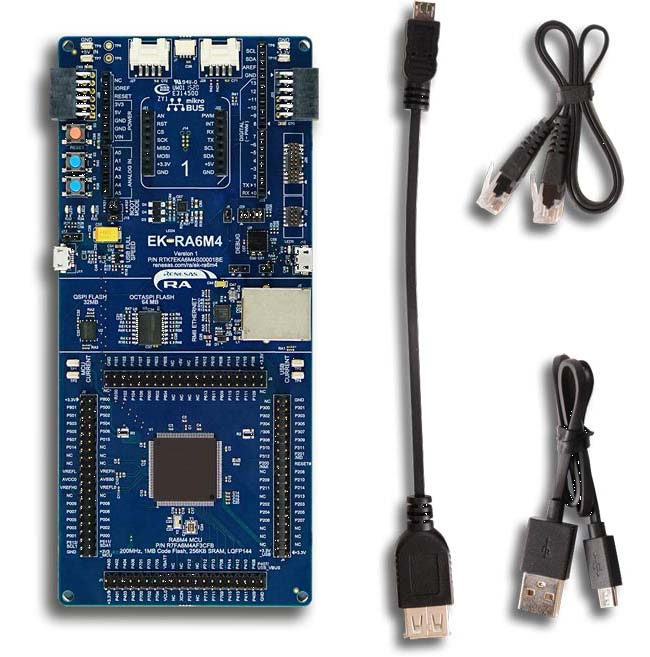

套件内容：EK-RA6M4 板，Micro USB 设备电缆 (type-A male 转 micro-B male)，Micro USB 主机电缆 (type-A male 转 micro-B male)，以太网插线电缆

文档

设计和开发

软件与工具

Software title	Software type	公司

RA 可扩展性强的配置软件包 (FSP) FSP 是一款增强型软件包，旨在为使用瑞萨电子 RA 系列 Arm 微控制器的嵌入式系统设计提供简单易用且可扩展性强的高质量软件。下载 EK-RA6M4 Example Project Bundle 瑞萨 RA 产品家族器件生命周期管理密钥安装 RA Arm® TrustZone® Tooling Primer Injecting Plaintext User Keys – Application Project Establishing and Protecting Device Identity using SCE9 and Arm® TrustZone® Using Trusted Firmware-M (TF-M) with FSP v2.0.3 -- Application Project Injecting and Updating Secure User Keys for RA Family – Application Project RA6 Basic Secure Bootloader Using MCUboot and Internal Code Flash RA6 MCU Advanced Secure Bootloader Design using MCUboot and Code Flash Dualbank Mode EK-RA6M4 Example Project Bundle Booting Encrypted Image using MCUboot and QSPI – Application Project Booting Encrypted Image using MCUboot and QSPI – Application Project RA Family IEC60730/60335 Self Test Library for RA MCU (CM33 Class-C)RA Family IEC60730/60335 Self Test Library for RA MCU (CM33 Class-C) - Sample Code Establishing and Protecting Device Identity using SCE9 and Arm® TrustZone® - Sample Code Renesas RA Securing Data at Rest Using the Arm® TrustZone® - Sample Code Renesas RA Securing Data at Rest Using the Arm® TrustZone®Flexible Software Package Security Design with Arm® TrustZone® - IP Protection Arm TrustZone 的安全设计 - IP 保护 RA6 MCU Advanced Secure Bootloader Design using MCUboot and Code Flash Dualbank Mode	Software Package	瑞萨电子
Renesas Flash Programmer (Programming GUI) 闪存编程软件 [支持 MCU/MPU 和器件：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery Family、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0]	Programmer (Unit/SW)	瑞萨电子
SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.	Software Package	SEGGER
快速连接平台快速连接平台通过提供兼容的硬件和软件构建模块，实现快速原型设计。	Software and Hardware Development Tools	瑞萨电子
4 items
