简介
iW9801 数字 AC/DC 控制器集成了瑞萨电子的专利自适应 零电压开关(ZVS)技术 ,可为智能手机、平板电脑、笔记本电脑、电动工具和其他便携式产品提供超小型、轻便、低成本且易于携带的电源。 该设备工作在高开关频率下,因此变压器和无源元件的体积更小,并支持带可编程电源(USB-PD PPS)的 USB Power Delivery 3.0 及其他 RapidCharge 协议,输出功率高达 100W。

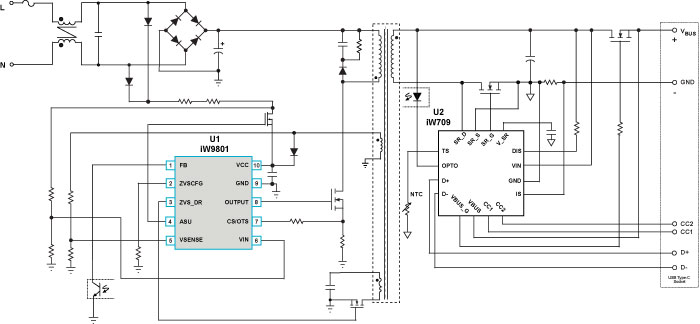

iW9801 与瑞萨电子的 iW709 次级侧 IC 配对,该 IC 集成了快速充电协议支持、USB Type-C 控制和同步整流 FET 控制。 这套芯片组合提供了完整的高功率密度 AC/DC 充电解决方案,效率高达 94%,并具有先进的保护功能,可在小型物理充电器中实现安全、低温运行的高功率充电。
了解有关瑞萨电子专利自适应ZVS 技术的更多信息。
特性
- 高开关频率
- 更轻、更小的变压器
- 无源元件更小,更易于控制 EMI
- 获得专利的自适应 ZVS 控制,可实现高效率和低 EMI
- 高效回收能源,最大限度地减少热量产生
- 效率高达 94%
- 简化散热管理过程并减小散热器尺寸
- 用户可配置的 ZVS 时序可优化不同功率 MOSFET 的性能
- 自适应无缝多模式控制(MMC)可提高效率并消除可闻噪声
- 兼容驱动氮化镓器件
- 交流拔插检测和 X-cap 放电
- 为以下方面提供充分保护:
- 过压(OVP)
- 过流(OCP)
- 用户可配置过温
- 击穿
- 过压保护/欠压保护
- V感应/I感应短路
- 输出短路
- 额外的初级侧过流保护(OCP)和过压保护(OVP)(如果光耦合器发生故障)
- 智能、环保的低待机功率 <20mW
- 支持带 PPS 的 USB Power Delivery 3.0(iW709)
- 硬连线状态机解决方案可防止快速充电器被黑客入侵。 了解更多信息,请参阅“RapidCharge™ 控制器防止快速充电器黑客攻击”博客
产品对比
应用
应用
- 低成本、超小型、轻量级 RapidCharge AC/DC 电源和适配器,适用于智能手机、平板电脑、笔记本电脑、电动工具和其他使用 USB PD 的便携式设备
