概览
描述

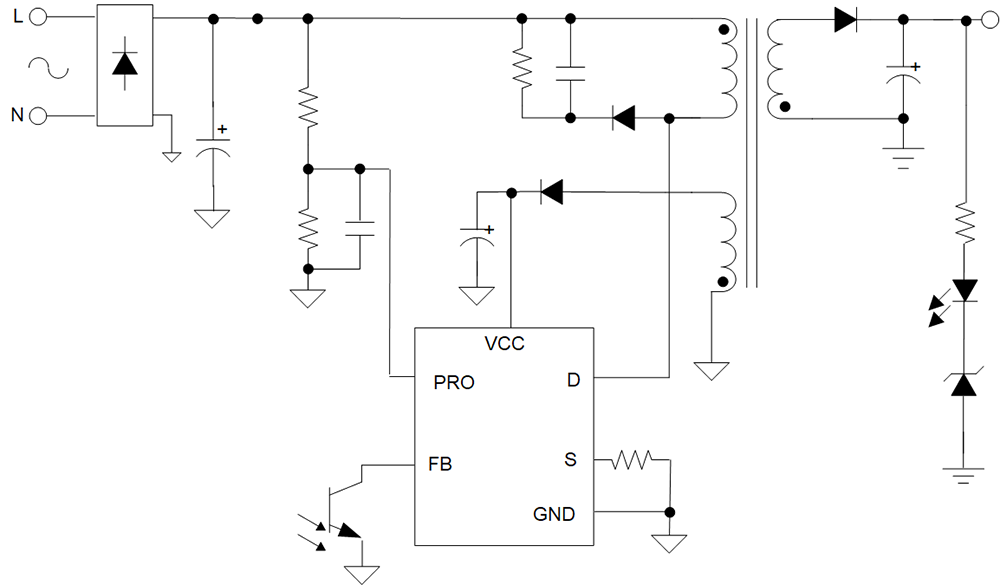

RAA223881是一款集成了 700V 功率 MOSFET 的离线反激式稳压器，为高输入电压应用（如家电、空调和 15W 输出的通用隔离电源）提供了高性价比的解决方案。 反激式稳压器以 65kHz 的恒定开关频率工作，并采用电流模式控制。 在轻负载时，该器件以突发模式运行以降低功耗，并使用次级侧反馈来提供出色的输出电压调节。 该RAA223881具有集成的高压 （HV） 启动功能，可减少系统组件数量。 它还提供频率抖动功能，以简化 EMI 滤波器设计。 该器件采用 7 Ld PDIP 封装。
特性
- 集成 700V 5Ω MOSFET
- 以电流模式控制的恒频PWM工作方式
- 轻载时以突发模式工作
- 保护：
- 短路保护 （SCP）
- 过载保护 （OLP）
- 输入欠压保护 （VINUV）
- VCC 过压保护 （VCCOV）
- 输出开环保护 （OLP）
- 短路绕组保护 （SWP）
- 过热保护 (OTP)
产品对比
应用
设计和开发
开发板与套件
评估
双输出 15W 通用输入反激式评估板
RTKA223881DE0000BU是一款通用输入电压的双输出15W 的反激式评估板，具有 RAA223881 700V 稳压器。 该板展示了一种低成本、高性能的隔离式 AC/DC 解决方案，从 85VAC 到 265VAC 的通用输入，用于 12V 和 5.9V 输出。 该RTKA223881DE0000BU具有一个输入 EMI 滤波器，该滤波器预先符合 EN55022/CISPR 22 B 类传导 EMI 限制，并且设计用于通过 IEC61000-4-5 标准的 4kV 浪涌能力。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
