High Voltage Buck Converter Evaluation Board
The RAA223010 evaluation board (RTKA223010DE0030BU) is a high voltage buck converter that demonstrates a low-cost high-performance non-isolated AC/DC conversion from a...
概览
描述
RAA223010是一款通用输入AC/DC开关降压稳压器，具有超低待机功耗，具备700V集成MOSFET，可提供10W输出功率。 该产品支持低至 3.3V 的输出电压。

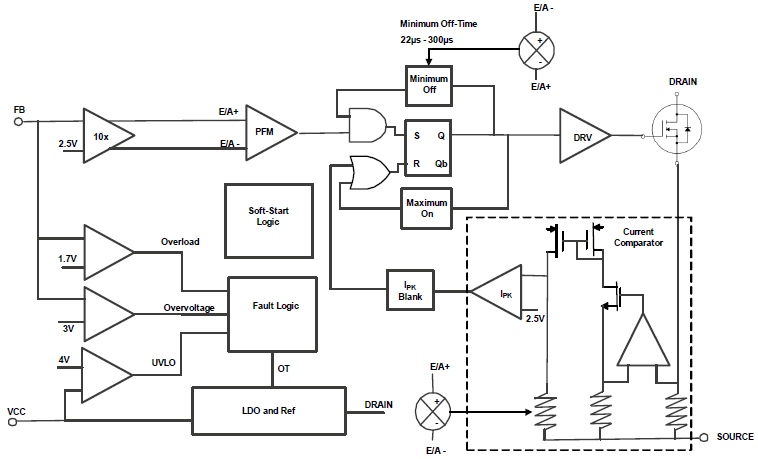

RAA223010结合了用于重负载的恒定关断时间控制和用于轻负载操作的脉冲频率调制（PFM）。 恒定关断时间可将开关频率控制在 45kHz 左右的可听频率以上。 PFM 不仅消除潜在噪声，还提供卓越的轻载效率和超低功耗（空载时为 <15mW）。 效率高达80%。 内置的频率抖动进一步降低了 EMI 噪声频谱。
RAA223010具有输入欠压保护功能，可防止输入电路在低输入电压下过流。 该装置还具有针对短路、过载、过压和开路反馈等输出故障条件的打嗝保护功能。
RAA223010采用小型 7 Ld SOIC 封装。
特性
- 超低待机功耗 （<15mW）
- 无可听噪声
- 低静态电流 （<75μA）
- 输出电压低至 3.3V
- 因频率抖动而EMI较低
- 7 Ld SOIC 封装
- 可编程 PFM 能针对各种待机电源要求优化 COUT
- 保护功能：短路保护 （SCP）、过载保护 （OLP）、过压保护 （OVP）、开路反馈保护以及过温保护 （OTP）。
产品对比

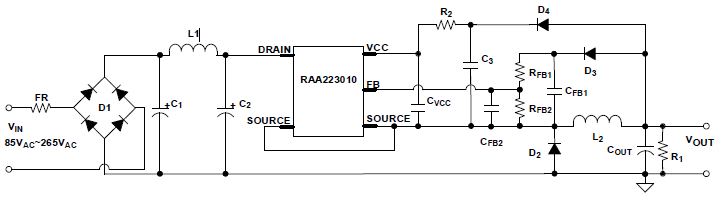

应用
- 家用电器
- 家庭自动化、物联网和传感器
- 计量和工业控制
- 偏置电源
设计和开发
开发板与套件
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
产品选项
当前筛选条件
视频和培训
RAA2230xx Non-Isolated AC/DC 700V Buck Regulator Family
The innovative RAA2230xx family of 700V non-isolated AC/DC buck regulators delivers ultra-low-power consumption, excellent noise and EMI suppression, as well as reduced overall system cost for a wide range of applications, including home appliances, sensing systems, white goods, power meters and industrial controls.
