概览

描述

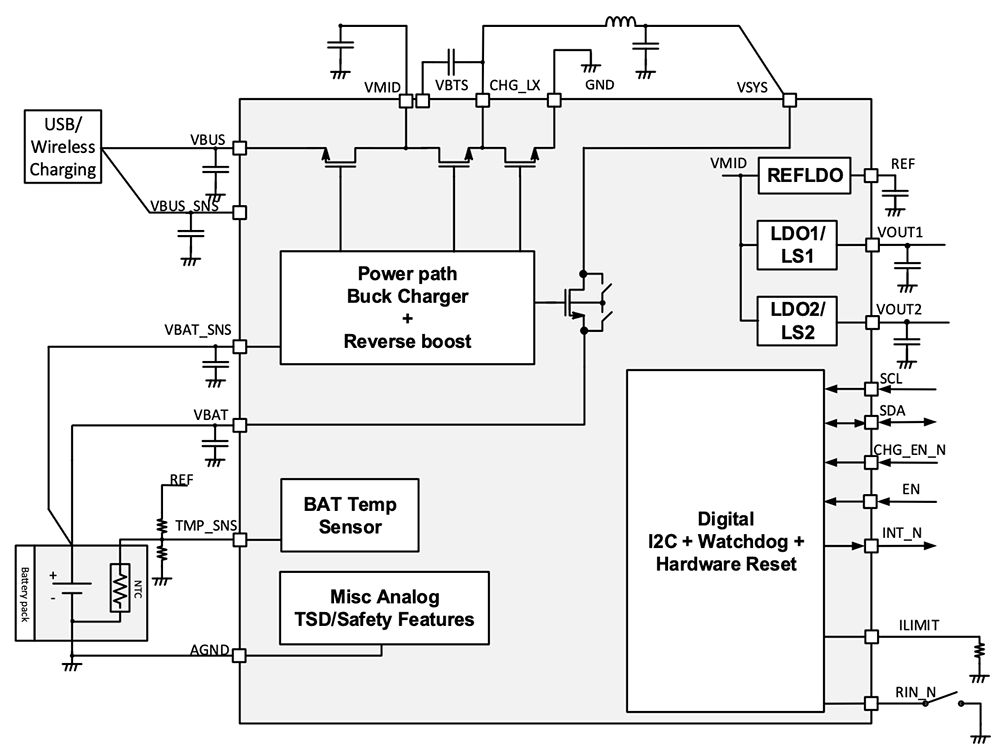

DA9168 是一款可配置的电池管理 IC(BMIC),具有集成双 LDO 和反向升压功能,支持 USB On-The-Go(USB-OTG)。在非常小型的尺寸中,极低的静态电流消耗使其非常适合众多注重空间利用的电池供电消费类应用。 快速增长的真无线立体声(TWS)耳戴式设备市场、智能手表的可穿戴设备市场以及智能相机等一系列智能家居应用都是 DA9168 非常适合使用的例子。

该器件包括一个高效开关模式充电器,具有电源路径管理功能,能支持高达 1.5A 的充电电流,可配置为负载开关的双 LDO,以及具有高效反向升压功能。

DA9168 具有多种省电模式,无论产品是否在运行中,都可以延长电池寿命。超低 IQ 反向升压转换器可进一步节省功耗,能够在低至 60μA 的负载电流下使用低功耗 LDO 实现高效。

优势

  • 低 IQ 解决方案
  • 高达 1.5A 的高效快速充电和高达 20mA 的 PFM 模式轻负载
  • 轻负载时具有高达 1A 的反向升压和 PFM 模式(60μA)
  • 低 IQ 线性充电器 (LDO),可支持高达 350mA 的电流
  • 单输入支持 USB 输入和高压适配器:支持 4.0V 至 10.0V 输入电压
  • 运输模式下的超低泄漏状态
  • 高精度电池充电曲线 ±5% 充电电流调节
  • 动态电源路径平衡,可根据需要降低充电电流和输入电流,并允许 VSYS 在峰值负载期间从两个电源汲取电流
  • 可编程 OVP,可用于各种充电器应用,如:无线充电(高达 10V)、有线充电(~6V)等。
  • VBAT 和 VSYS 输入具有过压与欠压保护
  • 内置芯片温度监控和电池温度监控

特性

  • 高效率、同步开关模式降压充电器
  • 反向电流模式
  • 集成两个 LDO/负载开关
  • 高集成度包括所有 MOSFET、电流检测和环路补偿
  • 低 RDS_ON <19mΩ(典型值)BATFET,可延长电池寿命
  • 高精度电池充电曲线
  • 高集成度和可配置性
  • 快速充电
  • 封装:WLCSP 30L 2.145mm x 2.545mm x 0.53mm

产品对比

应用

  • TWS 通讯座充电器
  • 可穿戴设备:健身追踪器、智能手表、无线耳机
  • 家庭自动化设备:烟雾探测器、智能恒温器、智能门锁
  • 健康监测医疗配件
  • 可再充电玩具
  • 高效率、超低功耗应用
