High Input Voltage Charger With Power Path Management Evaluation Board
The ISL9301EVAL1Z is an evaluation board for the ISL9301 single-cell Li-ion battery charger. This tool provides a complete evaluation platform addressing all datasheet...

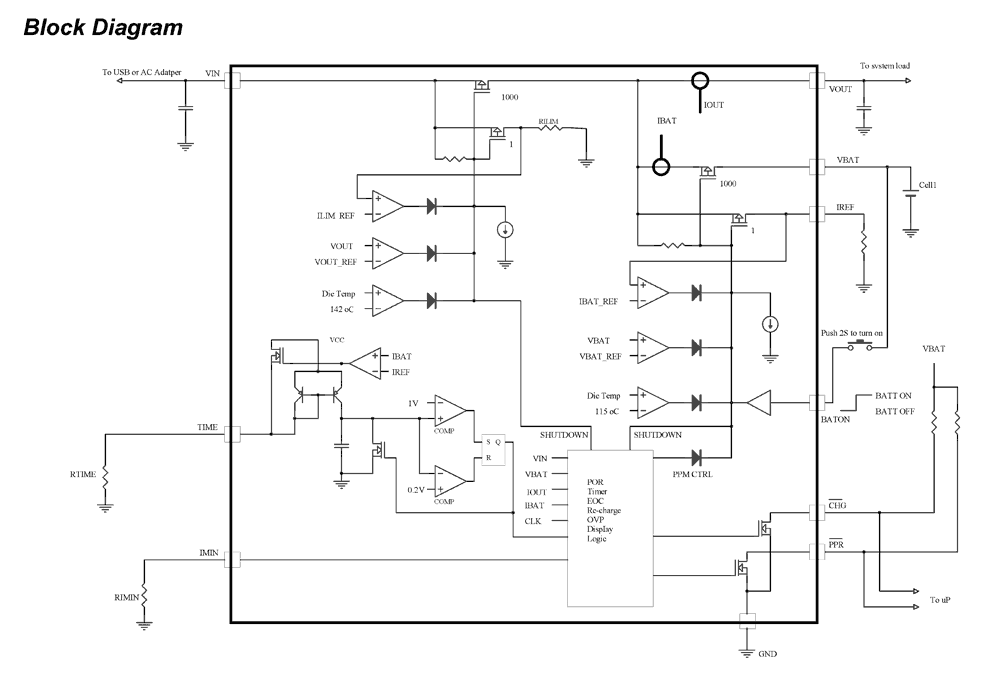

概览
简介
ISL9301 是一款完全集成的高输入电压单节锂离子电池充电器，具有电源路径管理功能。 这款充电器具有锂离子电池所需的 CC/CV 充电功能。 充电器接受高达 28V 的输入电压，但当输入电压超过 10.5V OVP 阈值时，该充电器就会被禁用。 28V 的额定电压省去了低压充电器中所需的过压保护电路。 充电电流和充电结束（EOC）电流可通过外部电阻器进行编程。 当电池电压低于 2.8V，充电器将以编程充电电流的 16% 对电池进行预调节。 当充电电流在 CV 充电阶段降至可编程 EOC 电流水平时，EOC 指示器（CHG）将切换到逻辑高电平以指示充电结束条件。
充电器将继续充电，直到用户设定的超时间隔过去，然后充电器才终止充电。 ISL9301 使用独立的电源路径为系统负载供电并为电池充电。 此功能允许系统在电池完全放电的情况下立即运行。 此功能还允许在电池充满时终止充电，同时继续为系统提供输入源，从而最大限度地减少不必要的充电/放电周期并延长电池寿命。 两个指示引脚（PPR 和 CHG）允许与微处理器或 LED 的简单接口。
特性
- 用于单节锂离子/聚合物电池的完整充电器
- 电源路径管理优化充电和系统电流
- 基于实际充电电流的智能超时间隔
- 集成断路开关，用于断开电池连接
- 1% 充电器输出电压精度
- 可编程充电电流
- 可编程充电终止电流
- 充电电流热折返，用于热保护
- 对完全放电的电池进行涓流充电
- VIN 引脚上的最大电压为 28V
- 电源存在和充电指示
- 环境温度范围：-40°C 至 +85°C
- 10 Ld 3x3 DFN 封装
- 无铅（符合 RoHS 标准）
产品对比
应用
应用
- 移动电话
- 蓝牙设备
- PDA
- MP3 播放器
- 独立的充电器
- 其他手持设备
