概览

描述

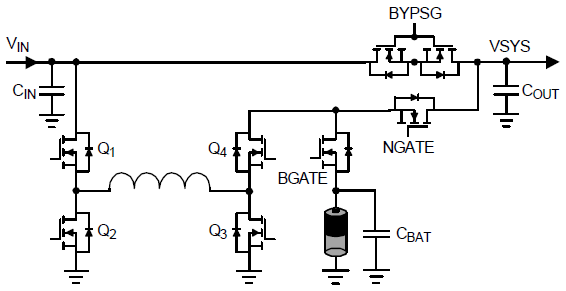

RAA489110 是一款数字可配置的降压-升压电池充电器,支持窄电压直接充电 (NVDC) 和混合动力升降/升压 (HPBB/旁路) 充电,并使用固件控制在这些模式之间切换。 使用控制器的固件还支持旁路模式,允许适配器直接为系统供电。 该RAA489110仅使用 N-MOSFET 为平板电脑、超极本和笔记本电脑平台提供充电功能、系统总线调节和保护功能。 先进的瑞萨电子 R3™ 技术提供了一种高效的充电模式。 该RAA489110从各种直流电源(例如传统的 AC/DC 充电器适配器、USB Type-C 电源端口和旅行适配器)获取输入电源,并安全地为使用多达 4 节串联锂离子电池的电池组充电。

系统电源由适配器、电池或两者的组合提供。 充电器的可重构内部寄存器允许在 HPBB 模式下使用更小的电感器,以在多个功率级别上实现更高的效率。 RAA489110 可以在仅连接电池、仅连接适配器或两者连接的情况下运行。 对于符合 Intel IMVP 标准的系统,RAA489110包括系统电源监视器 (PSYS) 功能,该功能提供代表总平台功率的模拟信号。 PSYS 输出可以连接到许多不同的 IMVP 核心稳压器,以提供符合 IMVP 标准的电源域功能。 该RAA489110支持 2 至 4 节电池对适配器端口(On-the-Go/OTG) 模式)的反向降压、升压或降压-升压操作,从而允许配置支持可编程电源 (PPS) 端口的 USB-C 供电 (PD) 输出。 RAA489110串行通信使用 SMBus/IC,允许对许多关键参数进行编程,以提供定制的解决方案。

特性

  • 用于 2 节、3 节或 4 节锂离子电池的降压-升压 NVDC 或混合动力(涡轮增压)充电器,使用所有 N-MOSFET 晶体管
  • 输入电压范围:3.9V 至 30V (无盲区)
  • 系统/电池输出电压:3.9V 至 18.304V
  • 支持旁路模式,将系统连接到适配器
  • 自动充电选项(自动结束充电)
  • 适配器电流和电池电流监视器(AMON/BMON)
  • PROCHOT# 漏极开路输出,符合 IMVP 标准
  • 系统电源监视器 PSYS 输出,符合 IMVP8/9 标准
  • 内部 8 位 ADC,用于监控关键参数
  • USB-C PD 快速角色交换支持和 PPS 支持
  • 用于正向和反向操作(OTG)模式的独立补偿引脚
  • 支持补充电源(Intel VMIN 主动保护)
  • 电池出货模式:IC超低功耗状态
  • 支持可编程温度曲线和使用 NTC 的 JEITA 合规性
  • 4mm x 4mm 32 Ld TQFN封装,与ISL9241系列器件引脚对引脚兼容

产品对比

应用

  • 2 至 4 节电池的平板电脑
  • 笔记本
  • 移动电源
  • 数码单反相机
  • 任何需要电池的 USB-C 接口便携式设备

文档

类型 文档标题 日期
数据手册 登录后下载 PDF 3.96 MB
数据手册 - 精简版 PDF 148 KB
2 items

设计和开发

开发板与套件

模型

ECAD 模块

点击产品选项表中的产品,查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品,查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
