描述

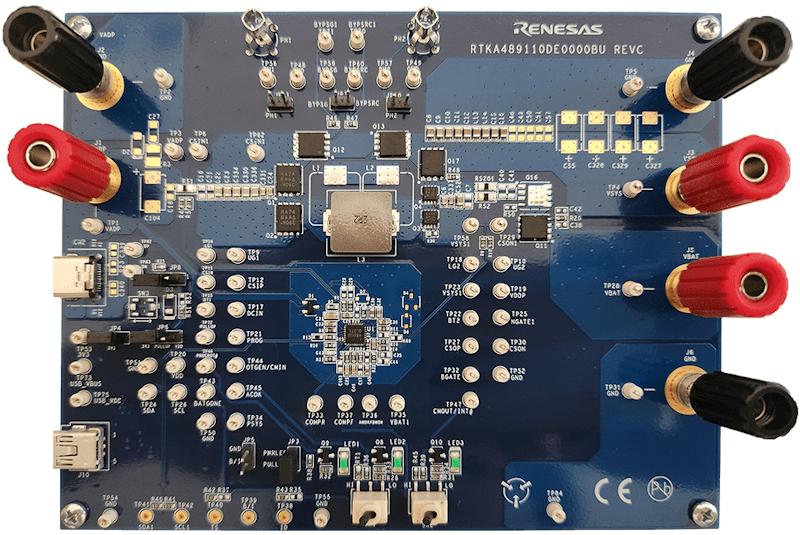

RTKA489110DE0000BU 评估板展示了 RAA489110 的性能。 从 PROG 引脚到 GND,可以使用一个电阻器来设置串联电池的默认值、开关频率和适配器电流限制充电功能。 这些默认值也可通过 SMBus 设置。
RAA489110 是一款可配置的降压-升压窄输出电压直流(NVDC)和混合电源降压-升压(HPBB/旁路)组合充电器,采用先进的瑞萨电子 R3™ 技术,为各种移动和工业应用提供高轻载效率、快速瞬态响应和无缝 DCM/CCM 转换。
在充电模式下,RAA489110 从宽范围(4V 至 30V)的直流电源(例如:传统的 AC/DC 充电器适配器、USB PD 端口、旅行适配器)获取输入电源,并以串联配置安全地为最多四个电池组充电。
RAA489110 支持 2 节和 4 节电池应用中的 On-the-Go(OTG)功能。 当启用 OTG 功能时,RAA489110 以反向降压模式运行,以在 USB 端口提供 5V 电压。
通过 SMBus/IC 的串行通信允许对许多关键参数进行编程,以提供定制的解决方案。 这些编程参数包括但不限于:适配器限流、充电器限流、系统电压设置和涓流充电限流。
特性
- 使用所有 N 沟道 MOSFET 晶体管的 2 节、3 节或 4 节锂离子电池的降压-升压 NVDC 或混合动力(涡轮升压)充电器
- 支持旁路模式,将系统连接到适配器
- 自动充电选项(自动结束充电)
- 适配器电流和电池电流监视器(AMON/BMON)
- PROCHOT# 漏极开路输出,符合 IMVP 标准
- 允许对耗尽的电池进行涓流充电
- 系统电源监视器 PSYS 输出,符合 IMVP8/9 标准
- 内部 8 位 ADC,用于监控关键参数
- USB-C PD 快速角色交换支持和 PPS 支持
- 用于正向和反向操作(OTG)模式的独立补偿引脚
- 支持补充电源(Intel VMIN 主动保护)
- Turbo 模式下的理想二极管控制
- 提供二级适配器电流限值
- 电池出货模式:IC 超低功耗状态
- 支持使用 NTC 的可编程温度曲线合规性
- 兼容 SMBus 和自动递增 I2C
