描述

ISL80020、ISL80020A、ISL80015 和 ISL80015A 是高效的单片同步降压 DC/DC 转换器,可从 2.7V 到 5.5V 的输入电源提供高达 2A 的连续输出电流。 这类转换器使用峰电流模式控制架构,从而实现极低的占空比。 工作频率为 1MHz 或 2MHz 开关频率,从而提供出色的瞬态响应能力,支持使用小型电感器。 十分稳定。 ISL80020、ISL80020A、ISL80015 和 ISL80015A 集成了极低 rDS(ON) MOSFET,以最大限度地提高效率。 此外,由于高边 MOSFET 是 PMOS,因此无需使用 Boot 电容,从而减少了外部元件数量。 它们可以在 100% 占空比(1MHz)下工作。 该器件配置为 PWM(脉宽调制),可实现快速瞬态响应,这有助于降低输出噪声和射频干扰。 这些器件采用节省空间的 8 引脚 2mm x 2mm TDFN 无铅封装,带有裸露焊盘,可提高散热性能。 整个转换器占用的面积小于 64mm2

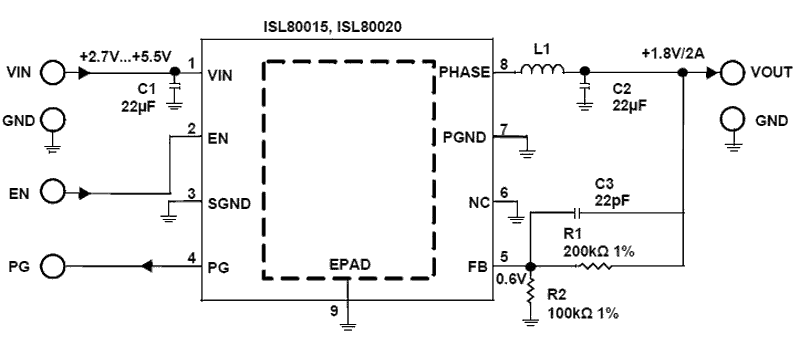

特性

  • VIN 范围:2.7V 至 5.5V
  • IOUT 最大值为 1.5A 或 2A
  • 开关频率为 1MHz 或 2MHz
  • 过流和短路保护
  • 过热保护
  • 负电流保护
  • 电源正常和使能
  • 100% 占空比(1MHZ)
  • 内部软启动和软停止
  • VIN 欠压锁定和 VOUT 过压保护
  • 峰值效率高达 95%
