概览

描述

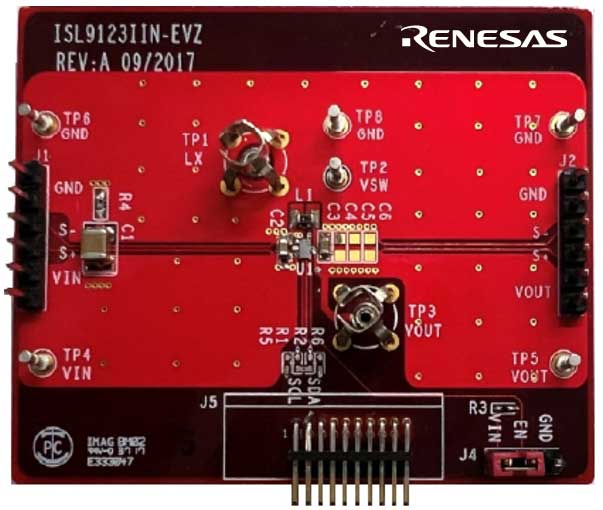

ISL9123xIIx-EVZ 评估板可快速评估使用 WLCSP 封装的 ISL9123、 ISL9123A 和 ISL9123B 超低静态电流(IQ)降压稳压器的高性能特性。 ISL9123B 是一款高度集成的降压开关稳压器,能够提供低至 0.4V 的输出电压。 该器件具有极低的静态电流消耗:在调节模式下为 950nA,在强制旁路模式(ISL9123/A)下为 140nA,在关断模式下为 7nA。 该器件在 10μA 负载下(VIN = 3.6V, VOUT = 3.3V)提供 86% 的效率,ISL9123/A 的峰值效率大于 97%(VIN = 3.6V,VOUT = 3.3V)。 可支持 1.8V 至 5.5V 的输入电压。 该器件具有一个 I2C 接口,可连接其内部寄存器,以控制输出电压和操作模式。

特性

  • 小巧紧凑的设计
  • 通过I2C 接口控制可编程 VOUT、转换速率和各种操作模式(强制旁路、自动 PFM、强制 PWM)
  • 连接器、测试点以及易于探测的跳线

应用

  • 智能手表和腕带设备
  • 无线耳机
  • 物联网(IoT)设备
  • 水表、气表和油表
  • 便携式医疗设备
  • 助听器设备

文档

类型 文档标题 日期
手册 - 开发工具 PDF 1.39 MB
数据手册 PDF 1.57 MB
