描述

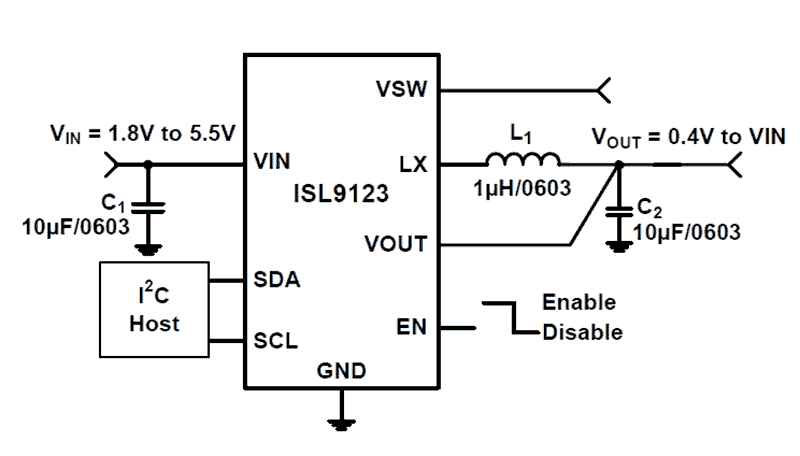

ISL9123 是一款高度集成的降压开关稳压器,能够提供低至 0.4V 的输出电压。 该器件具有极低的静态电流消耗:调节模式下为 950nA,强制旁路模式下为 140nA,关断模式下为 7nA。 该器件在 10μA 负载下提供 80% 的效率,峰值效率为 97%。 可支持 1.8V 至 5.5V 的输入电压。 ISL9123 具有自动旁路功能,适用于输入电压接近输出电压的情况。 除了自动旁路功能外,如果不需要电压调节,还可以选择强制旁路省电模式。 强制旁路省电模式可通过 I2C 接口总线启动。 ISL9123 能够提供高达 600mA 的输出电流(VIN = 3.6V,VOUT = 1.8V),并由于其自适应频率迟滞控制架构而提供出色的效率。 ISL9123 专为独立应用而设计,支持上电复位(POR)时的默认输出电压。 在 POR 之后,输出电压可以通过使用 I2C 接口总线在 0.4V 至 5.375V 范围内调节。 可根据要求提供特定的默认输出电压。 ISL9123 只需要一个 EIA 0603 尺寸的电感器和两个外部电容器。 该电源解决方案的尺寸已使用 1.8mm x 1.0mm WLCSP 封装最小化。

特性

  • 950nA 静态电流
  • 在 10μA 负载时效率为 80%
  • 97% 峰值效率
  • 输入电压范围:1.8V 至 5.5V
  • 输出电压范围:0.4V 至 5.375V
  • 输出电流:高达 600mA
  • (VIN = 3.6V,VOUT = 1.8V)
  • 可选强制和自动旁路省电模式
  • PFM 和 PWM 模式,可无缝过渡
  • 用于噪声抑制的超声波模式
  • I2C 控制和可调电压
  • 滞环控制器
  • 小尺寸 1.8mm x 1.0mm WLCSP 封装

产品对比

应用

  • 智能手表和腕带设备
  • 无线耳机
  • 物联网(IoT)设备
  • 气体
  • 油表
  • 便携式医疗设备
  • 助听器设备

文档

类型 文档标题 日期
数据手册 PDF 1.57 MB
手册 - 开发工具 PDF 795 KB
产品变更通告 PDF 130 KB
产品变更通告 PDF 109 KB
4 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
软件和工具 - 评估软件 ZIP 498 KB
1 item

开发板与套件

模型

ECAD 模块

点击产品选项表中的产品,查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品,查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
