概览
描述

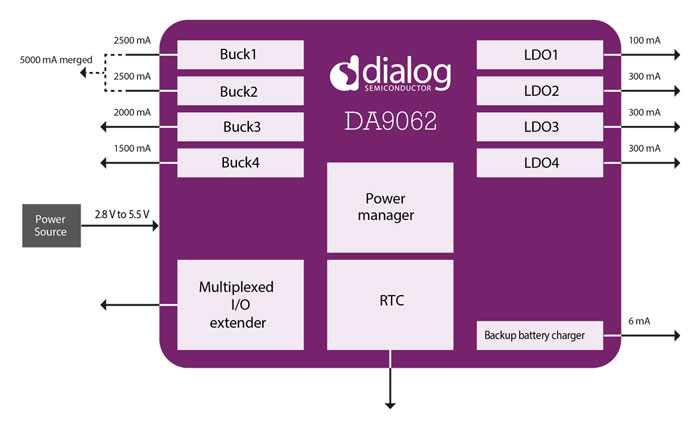

DA9062 是一款灵活、可扩展的系统 PMIC，能够为各种多核 SoC、FPGA、内存子系统和外设供电。全功率树管理和多种休眠模式带来了适合信息娱乐、远程信息处理和 ADAS 应用的高能效系统解决方案。该器件包括四个可编程输出电压高达 300mA 的 LDO 和四个大电流降压转换器，每个降压转换器的电流高达 2.5A。任何两个降压转换器都可以组合成双相配置，提供高达 5A 的电流。 所有降压转换器均采用集成电源开关，无需外部 FET。再加上可使用薄型电感器的高器件开关频率，可实现成本最低、外形尺寸最小的系统解决方案。 该解决方案还提供汽车 AEC-Q100 2 级标准。 通过自动选择脉冲频率调制（PFM）或脉宽调制（PWM）模式，可在宽负载范围内实现高效率。 2.8 至 5.5V 的输入电压范围使其适用于标准 5V 电源或 USB 电源。
特性
- 输入电压 2.8 V 至 5.5 V
- 4 个降压转换器，0.3 V 至 3.34 V，电流高达 2.5 A
- 高达 5 A 的双相模式
- DDR VTT 供电方式
- DVS 支持
- 3 MHz 开关频率允许使用扁平电感器
- 四个 LDO 稳压器，0.9 V 至 3.6 V，电流高达 300 mA
- 5 个 GPIO
- 纽扣电池/超级电容充电器
- 1.5 μA RTC，带报警和唤醒功能
- 增强节能技术：
- 动态电压调节（DVS）
- 可编程电源管理器
- 增强的安全性：
- 系统电源监控
- 结温监测
- 监视时钟
- -40 °C 至 +125 °C 结温工作温度
- 提供汽车 2 级版本：DA9062-A
产品对比
应用
- 便携式工业和医疗设备
- 电视加密狗
- 电子阅读器
- 为单核和双核应用处理器供电，例如，i.MXTM 系列
- FPGA 电源
- 汽车信息娱乐系统/仪表板
- 物联网设备
