RZ/A3UL-EVKIT

有效

RZ/A3UL 评估板套件

立即订购
RZ/G2UL, RZ/A3UL, RZ/Five SMARC Module Board User's Manual: HardwareRZ/A Getting Started with Flexible Software Package

概览

此评估板套件特别适用于评估 RZ/A3UL。 RZ/A3UL 评估板套件由模块板 (SOM) 和扩展板组成。 SOM 符合 SMARC v2.1 标准。

有两种类型的评估板：QSPI版本和Octal SPI版本 每个版本包括带有J link lite和不带有J link lite的版本。请根据您的需要进行选择。

  • QSPI版本：内存配置/QSPI串行闪存(Boot) + DDR4
    • 包括片上调试仿真器（J link lite）
      型号名称/RTK9763U02S01002BE
    • 不包括片上调试仿真器（J link lite）
      型号名称/RTK9763U02S01000BE
  • Octal-SPI版本：内存配置/ Octa 闪存(Boot) + Octa RAM + DDR4
    • 包括片上调试仿真器（J link lite）
      型号名称/RTK9763U02S01003BE
    • 不包括片上调试仿真器（J link lite）
      型号名称/RTK9763U02S01001BE

开始使用RZ/A3UL (RZ/A启动页)

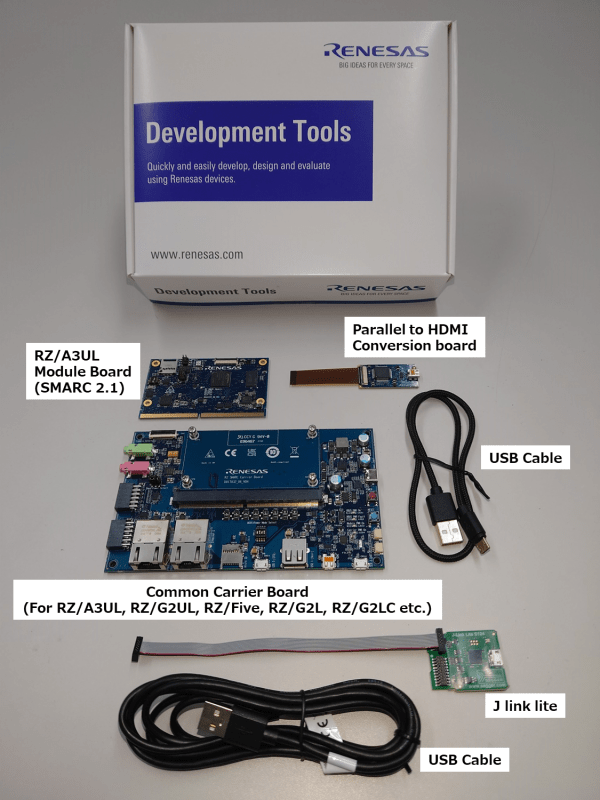

RZ/A3UL Evaluation Board Kit
RZ/A3UL Evaluation Board Kit
  • 器件：RZ/A3UL
    • Cortex-A55 单核
    • BGA361 引脚、13mm 主体、0.5mm 间距
  • 模块板功能
    • 有两种类型的评估板可供选择：
      • QSPI 版本：QSPI 串行闪存（启动）+ DDR4
      • Octal-SPI 版本：Octa 闪存（启动）+ OctaRAM + DDR4
    • DDR4 SDRAM：1GB × 1 件
    • QSPI 闪存：128Mb × 1 "AT25QL128A" （QSPI 版本）
    • Octa RAM 内存：512Mb × 1pc / Octa 闪存：1Gb × 1（Octal-SPI 版本）
    • eMMC 内存：64GB × 1 件
    • 配有 microSD 卡插槽，可用作启动 eSD。
    • 配有 5 路输出时钟振荡器“5P35023”
    • 配有 PMIC 电源“DA9062”
  • 扩展板功能
    • 标配带有 FFC/FPC 连接器，作为连接摄像头模块高速串行接口。
    • 标配带有利用 DSI/HDMI 转换模块实现的 Micro-HDMI 连接器，作为连接数字视频模块高速串行接口。
    • 标配带有 Micro-AB 插座 (ch0: USB2.0 OTG) 和 A 插座 (ch1: USB2.0 Host)，作为连接 USB 接口。
    • 标配带有 RJ45 连接器，用于使用以太网进行软件开发和评估。
    • 标配带有音频编解码器，用于音频系统高级开发。 配有音频插孔，用作连接音频接口。
    • 配有 Micro-AB 插座，用作连接异步串行端接口。
    • 配有 microSD 卡插槽和两个 PMOD 插槽，用作 RZ/A3UL 外围功能接口。
    • 配有支持 USB PD 标准的 USB Type-C 插口用于供电。

文档

相关文档
类型 文档标题 日期
手册 - 开发工具
RZ/G2UL, RZ/A3UL, RZ/Five SMARC Module Board User's Manual: Hardware
PDF 3.77 MB
应用说明
RZ/A Getting Started with Flexible Software Package
PDF 8.39 MB
应用说明
RZ/A FSP Example Project Bundle
PDF 246 KB
相关文件：
应用说明
RZ/A FSP Example Project Usage Guide
PDF 11.43 MB
手册 - 开发工具
RZ SMARC Series Carrier Board User's Manual: Hardware
ZIP 4.48 MB
传单
Renesas RZ/A3UL Group
PDF 411 KB 日本語
发行说明
Release Note for RZ/A Initial Program Loader
PDF 205 KB
手册 - 软件
RZ/A FSP API Reference V1.1.0
ZIP 1.63 MB
8 items

设计和开发

软件与工具
RZ/A Flexible Software Package (FSP)
This RZ/A Flexible Software Package helps speed up time to market.
下载
RZ/A Getting Started with Flexible Software PackageRelease Note for RZ/A Initial Program LoaderRZ/A FSP Example Project BundleRZ/A FSP Example Project BundleRZ/A FSP Example Project Usage Guide
RZA3UL Microsoft Azure Software Development Kit
 Software Package 瑞萨电子
+ 添加 1 个隐藏项目
1 item

软件下载
类型 文档标题 日期
PCB 设计文件
RZ SMARC Series Carrier Board Design Data V5.00
登录后下载 ZIP 39.07 MB
PCB 设计文件
RZ/A3UL SMARC Module Board OCTAL Edition Design Data V1.00
登录后下载 ZIP 23.01 MB
PCB 设计文件
RZ/A3UL SMARC Module Board QSPI Edition Design Data V1.00
登录后下载 ZIP 23.01 MB
3 items
RZ/G2UL Evaluation Board Kit

RZ/G2UL-EVKIT

Evaluation
了解更多

RZ/G2UL MPU 评估板套件

该评估板套件适用于评估 RZ/G2UL。 RZ/G2UL 评测板套件由模块板（SOM）和扩展板组成。 模块板符合 SMARC v2.1 标准。

配件：

  • RZ/G2UL 模块板（SMARC2.1）
  • 公共载板（用于 RZ/G2L、RZ/G2LC、RZ/G2UL 和 RZ/V2L）
  • USB 数据线（USB Type-A、Micro USB...
特色文件:
RZ/G2UL, RZ/A3UL, RZ/Five SMARC Module Board User's Manual: Hardware

产品选项

当前筛选条件

视频和培训

GuilianiSDK for RZA3UL Tutorial - How to run

This video explains how to run "GuilianiDemo" with RZ/A3UL Evaluation Board Kit. “GuilianiDemo” is included in TES Electronics Solution's "Guiliani SDK for RZ/A3UL" and shows the capabilities of the Guiliani HMI framework.

00:00 Opening
00:37 Board, Software information
02:07 Board Configuration
02:24 Build and Run

Related resources:

Video List
GuilianiSDK for RZA3UL Tutorial - How to run
