概览
描述
DA9121 是一款 Sub-PMIC，适用于为智能手机、平板电脑、射频模块和其他手持应用中的 CPU、GPU 和 DDR 内存轨供电。

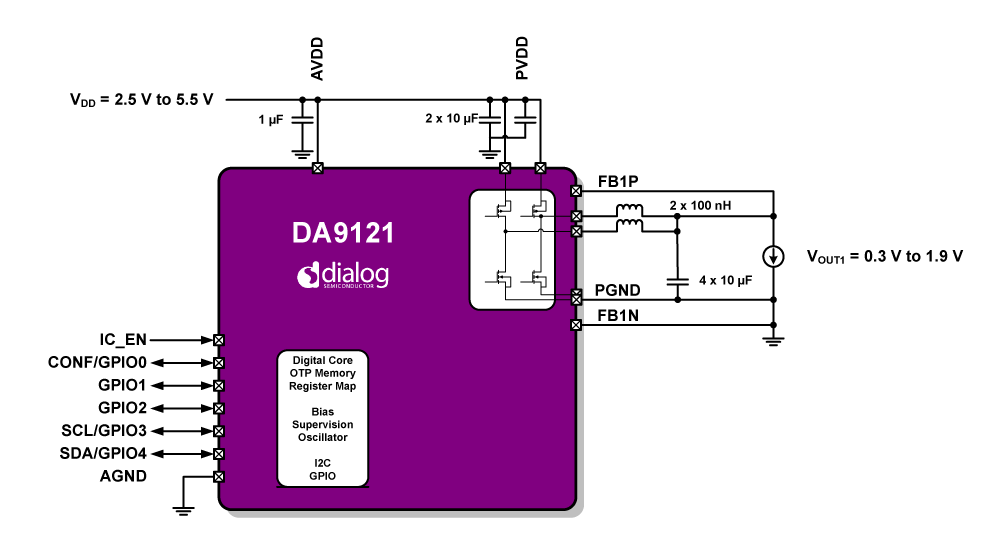

DA9121 是单通道双相降压转换器，每相需要一个小型外部 0.10μH 电感器。 该芯片能够在 0.3V 至 1.9V 输出电压范围内提供高达 10A 的输出电流。 2.5V 至 5.5V 输入电压范围适用于各种低压系统，包括但不限于所有锂离子电池供电的应用。
优势
- 输入电压范围灵活，可通过单节锂离子电池或标准 3.3V 或 5V 系统导轨运行
- 差分电压检测可满足移动 SoC 中 CPU 内核的严格调节精度要求
- 4MHz 开关频率减小了输出电感的尺寸和高度，并较大限度地降低了输出电容，从而降低了 BOM 成本
- 通过 I2C 或 GPIO 接口触发，输出动态电压控制可用于优化系统功耗
特性
- 2.5V 至 5.5V 输入电压
- 0.3V 至 1.9V 输出电压
- 4MHz 额定开关频率
- ±1% 精度（静态）
- ±5% 精度（动态）
- I2C 兼容接口（FM+）
- 可配置的 GPIO
- 可编程的软启动
- 电压、电流和温度监控
- -40 °C 至 +85 °C 环境温度范围
- 封装：24-WLCSP（2.5mm x 1.7mm，0.4mm 间距）
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.36 MB | |
| 应用说明 | PDF 460 KB | |
| 手册 - 开发工具 | PDF 1.21 MB | |
| 产品简述 | PDF 782 KB | |
4 items
|
||
