概览
描述

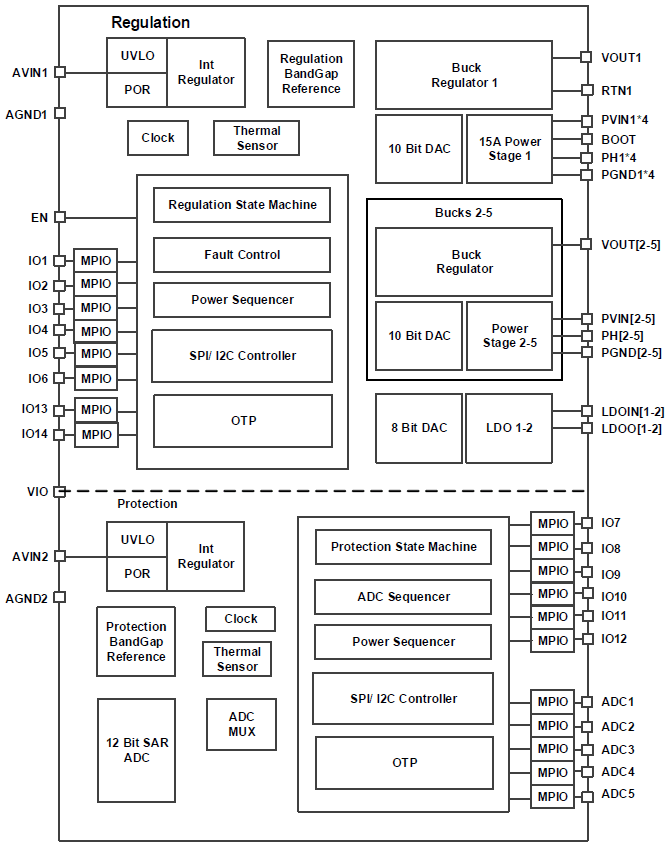

RAA271000 是一款通用电源管理芯片（PMIC），适用于瑞萨电子的 SoC R-Car系列。 RAA271000 包含五个 DC/DC 降压调节器以及两个低压差线性稳压器（LDO）。 RAA271000 支持 ASIL C 功能安全，包括用于监控功能的独立参考系统、两个内部温度监测系统、质询-响应看门狗定时器、SoC 错误引脚监视器、复位信号发生器、专用的安全控制状态机以及安全关闭路径。 产品内部集成 12-位 ADC 可以监控所有输入轨道、输出轨道、内部温度，并包括额外的输入值，以监控外部模拟源。
特性
- 输入范围： 2.7V 至 5.5V
- 输出可调的五路开关调节器
- 输出电压为 0.3V ~ 3.3V：
- 15A (Buck 1)
- 2A (Buck 2-3)
- 4A (Buck 4-5)
- 可编程的限流值
- 两个线性稳压器
- 输出为 0.6V 至 3.6V，300mA(LDO1-2)
- 用于监控的 12-位AD转换器
- 可通过 I2C 或 SPI 接口进行配置
- 可配置的电源时序
- 支持 R-Car SoC 的上电时序
- 质询-响应看门狗定时器
- 两路热保护系统
- 60 pin BGA 封装，0.8mm 间距
- ASILC 功能安全 （ISO 26262）
- AEC-Q100 认证（一级）
产品对比
应用
设计和开发
开发板与套件
入门
R-Car V3H 入门套件
近年来，在高级驾驶辅助系统 (ADAS) 和自动驾驶 (AD) 应用的软件开发上，其规模和复杂性都与日俱增，以便能够加快自动驾驶的发展，并开发出使车辆卓尔不群的新功能。 为了应对这一趋势，瑞萨电子开发了 R-Car 入门套件，用以支持汽车软件的开发。
凭借 R-Car V3H 入门套件，新车评估项目（NCAP，备注 1）、前置摄像头应用、环视系统和激光雷达 (LiDAR) 应用的开发得以简化并加速。 该入门套件基于 R-Car V3H 图像识别片上系统 (SoC)，针对日益增长的 NCAP 前置摄像头市场，带来低能耗与高性能的双重优势。
该 R-Car V3H 入门套件...
Recommended Documents:
开发
EagleCAM
有效
来自 LUPA 的 EagleCAM 智能摄像头平台
基于深度学习的智能摄像头即用开发环境
EagleCAM 是一款采用瑞萨电子 R-Car V3H 和 R-Car V3M 片上系统 (SoC) 的开放式前置摄像头解决方案。 此款一体式可扩展摄像头平台针对最新的欧洲 NCAP 和 C-NCAP 要求，如自动紧急制动、前方碰撞预警、车道保持辅助和交通标志识别。
ADAS 系统解决方案让 OEM 和 Tier 1 开发商能够通过集成专有或第三方软件（添加了额外的驾驶功能）来差异化和扩展其产品。
Provider:
LUPA-Electronics GmbHRecommended Documents:
开发
ADAS & Automated Driving Solution R-Car V3H Development Board/Condor-I
The combination of the R-Car, the PMIC, and the clock generators provides a high-efficiency and high-end ADAS solution that supports image input, image output, and high-speed input/output IF.
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
