描述

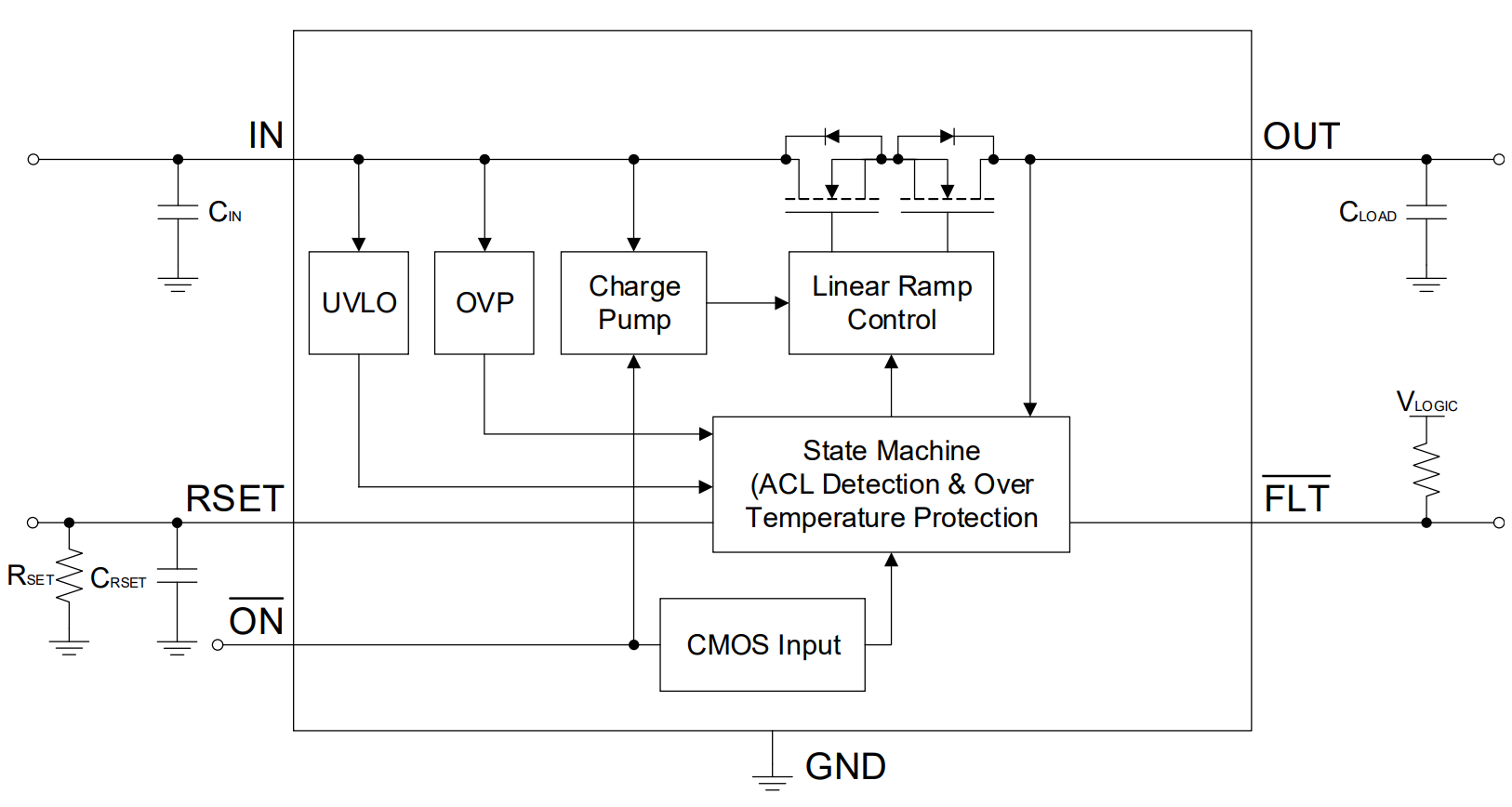

SLG59H1343C 采用 2.7V 至 5.5V 电源供电，是一款自供电、高性能 70mΩ nFET 负载开关，专为高达 1.5A 的高侧电源轨应用而设计。 导通时，如果检测到反向电压情况（特别是当 VOUT > VIN + 50mV 时），其内部反向电流保护会迅速打开开关。 当关闭时，其内置的背靠背反向电流阻断电路可有效防止任何反向路径的泄漏电流。
特性
- 集成 1.5A 连续 IDS nFET 负载开关
- 集成低 RDSON nFET 开关：70 mΩ
- 输入电压范围为 2.7V 至 5.5V
- 工作温度范围为 -40°C 至 85°C
- 电阻器可调的有源电流限制
- 0.27A 至 1.81A 之间的电流限制阈值精度为 ±10%
- 对于低于 0.27A 的电流限制阈值，精度为 ±15%
- 开漏 FLT 信号
- 输入过压保护
- 绝对 VIN 最大额定电压为 28 VDC
- 过温保护
- 欠压锁定
- 真正的反向电流阻断
- 低电平有效 ON 信号控制
- 低 θJA 设计，采用 9 引脚、1.21mm x 1.21mm、0.4mm 间距 9L WLCSP 封装
- 无铅、无卤素且符合 RoHS 标准
