概览
描述

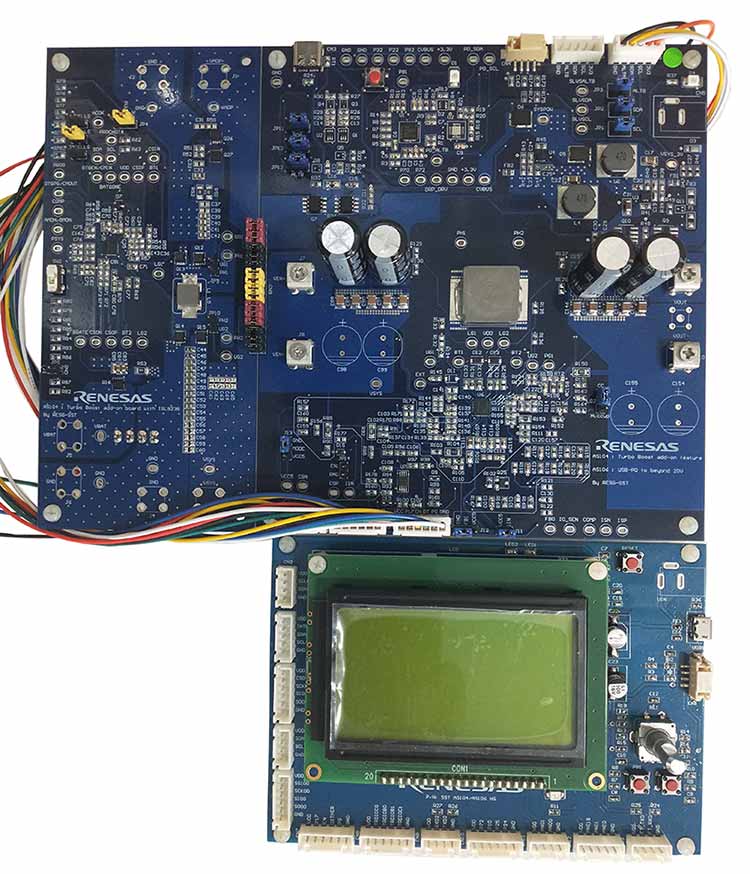

采用睿频加速技术的 USB PD 开发套件可用于开发具有通用串行总线功率传输（USB PD）的应用。 该套件采用瑞萨电子的 R9A02G011 USB PD 3.0 控制器、 ISL81401 双向降压升压稳压器和 ISL9238 电池充电器控制器。 输入电压由 5V 至 20V 范围内的 USB PD 交流适配器支持。 但是，该电路板的设计支持 20V 以上的应用；该设计中包含的降压升压稳压器将用作睿频加速 USB PD 电压，将其提升到所需的更高电压。 电压可高达 32V。
瑞萨电子 R9A02G011 USB PD 控制器的设计是基于通用串行总线（USB）供电规范修订版 3.0 和 USB Type-C 电缆和连接器规范修订版 1.3。 与 USB 2.0、USB 3.0 或 BC1.2 规范相比，USB PD 控制器通过 USB 电缆（VBUS）就更大的电流和/或更高的电压进行协商，并控制电路选择本地电源或电源槽。
ISL81401 四开关同步降压升压控制器，两端具有峰值和平均电流感应和监控功能，提供睿频加速功能，可将 USB PD 电压升压到更高的电压。
ISL9238C 是一款降压升压窄输出电压直流（NVDC）充电器，可为 2 芯、3 芯或 4 芯锂离子电池提供 NVDC 充电，并支持启动应用，在这种应用中，上电期间的浪涌电流变得非常重要，同时电池的补充电量可避免因电量不足而导致系统崩溃。
特性
- 可接受各种直流电源的输入功率。
- 输出电压可高于 20V，并且仍保持在 USB-C 额定功率范围内。
- 可将电池中存储的能量睿频加速至负载，并保持在 USB PD 最大功率范围内（例如：在电机启动阶段利用电池电量提供补充电源，并防止 USB Type-C 适配器的电流限制造成浪涌电流）。
