140W USB Type-C 2节到7节电池系统参考设计
这是一款单端口参考设计，用于实现 2 至 7 节串联电池的电池系统。 它支持两种模式：一种是仅从 USB Type-C® 端口供电，另一种是与带有电池管理系统 （BMS） 的锂离子电池相结合实现移动电源功能。
由于电缆、板载充电器和电路板存在一定的损耗，USB Power Delivery（USB PD） 端口管理器会补偿 USB...
概览
简介

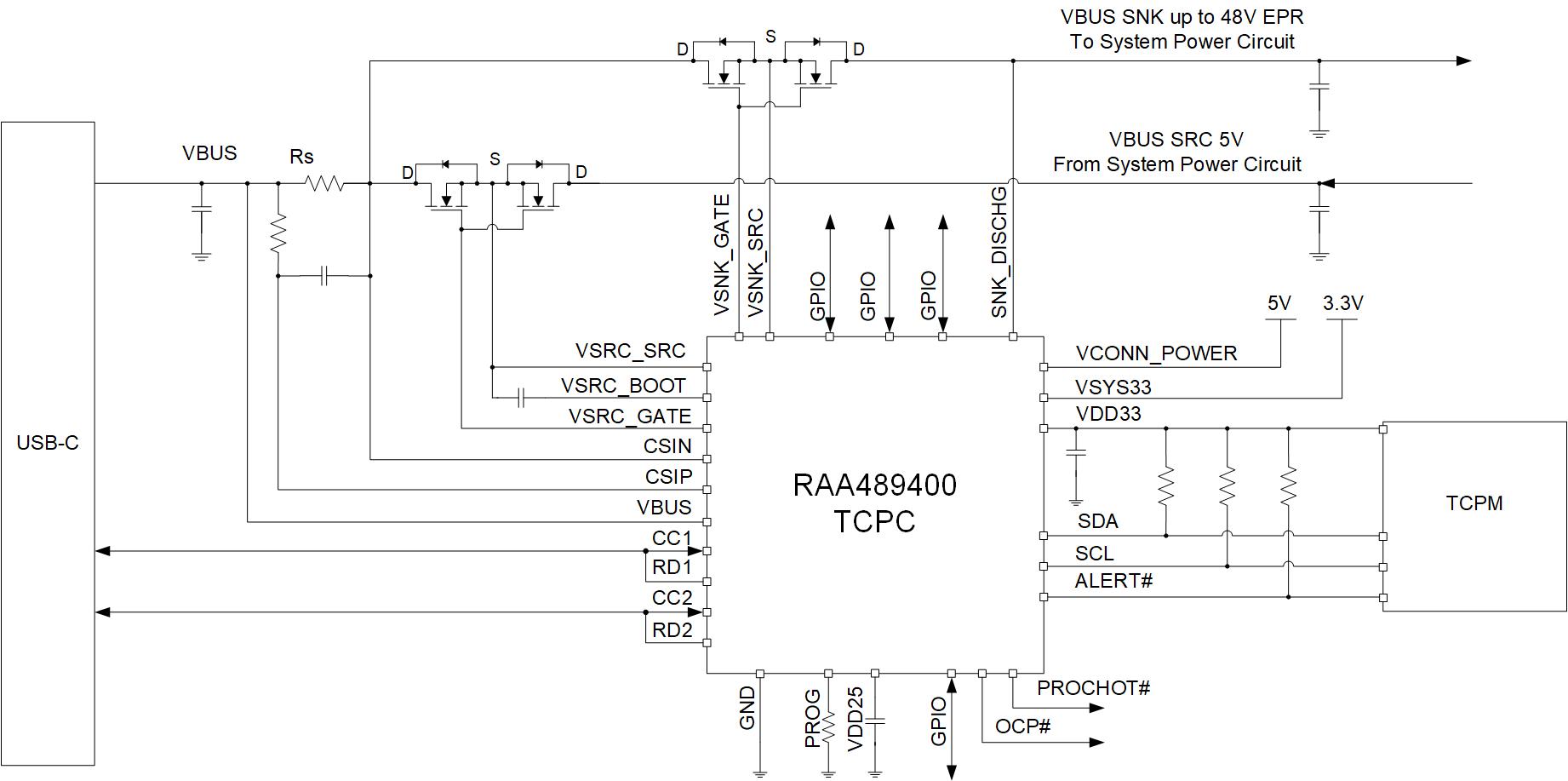

RAA489400 是一款根据 USB Type-C 端口控制器接口规范、USB Type-C 电缆和连接器规范以及 USB 供电 （USB PD） 规范设计的 USB Type-C® 端口控制器。 单个 USB Type-C 端口管理器可以与多个 RAA489400 设备结合使用，以实现多个 USB Type-C 端口的所有 USB PD 功能，例如电源协商和备用模式支持。 RAA489400 支持 VBUS 电压监视器（具有相关引脚功能）和 CC1/CC2 的 60V 绝对最大额定值，使系统能够提供高达 240W/48V 的扩展功率范围 （EPR） 操作。
特性
- USB Type-C® 端口控制器 （TCPC），集成 TCPC PHY、CC-Logic
- 支持 USB Type-C 端口控制器接口 （TCPCi） 修订版 2.0，具有扩展功率范围 （EPR）
- 支持 USB Power Delivery （USB PD） 修订版 3.1（认证硅 TID：10147）
- 支持 USB Type-C 版本 2.1
- CC1/CC2 绝对最大额定值：60V
- Dead battery Rd 支持
- SMBus/I2C 从站目标，带 ALERT#，用于 USB Type-C 端口管理器 （TCPM）
- 集成 VCONN 多路复用器
- RDSON: 500mΩ （5V VCONN 电源）
- VCONN 保护：OCP/OVP/UVP/OTP/RVP
- VCONN 过流阈值选项：600mA （默认）、400mA 和 800mA
- 基于 USB PD 修订版 3.1 EPR 的 VBUS 容差为 48V
- 推荐工作条件：55V（最大）
- 绝对最大额定值：60V
- VBUS 放电
- VBUS 保护：OCP/OVP/UVP/RVP
- VBUS-CC 短路保护
- 具有外部 NFET 的 VBUS 拉电流和灌电流电源路径栅极驱动器
- OCP# 故障信号输出
- 接收器快速角色交换 （FRS） 支持
- 4 通道 GPIO（如 VBUS 源极门使能控制、VBUS 灌电流门使能控制（带 VBUS 电源开关）、外部电源开关的过流输入）
- VBUS 源适配器断开连接和 FRS 事件通知的 PROCHOT# 输出
- 内部灌通道放电
- 集成 3.3V LDO，用于在电池耗尽的情况下提供 TCPM 电源
- 用于 VBUS 电压和电流测量的 ADC
- VSYS33 （主电源）：典型值 3.3V
- 封装：32 引脚 FCQFN，3.0mm × 5.0mm
产品对比
应用
- 电池供电的移动设备
- 电动自行车、机器人和无人机
- 电动工具、电池组
- 家用电器，如吸尘器
- 笔记本电脑、平板电脑、移动电源和台式电脑
设计和开发
开发板与套件
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
