概览

描述

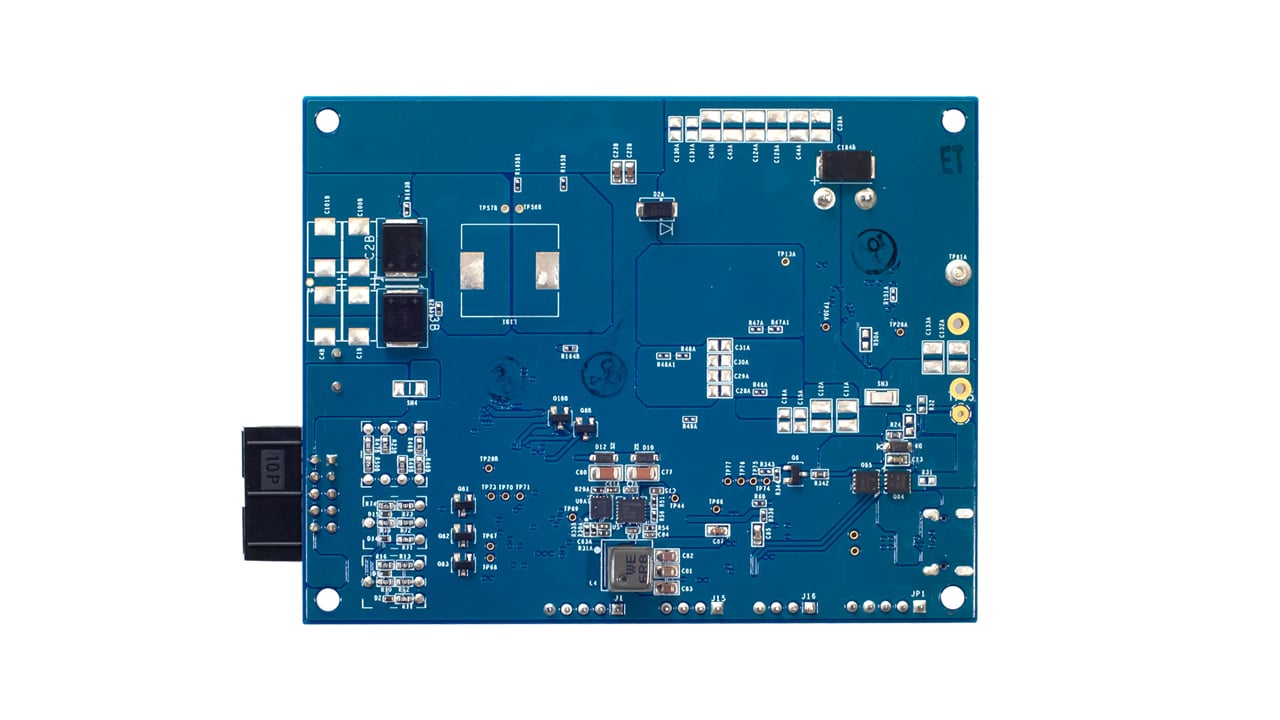

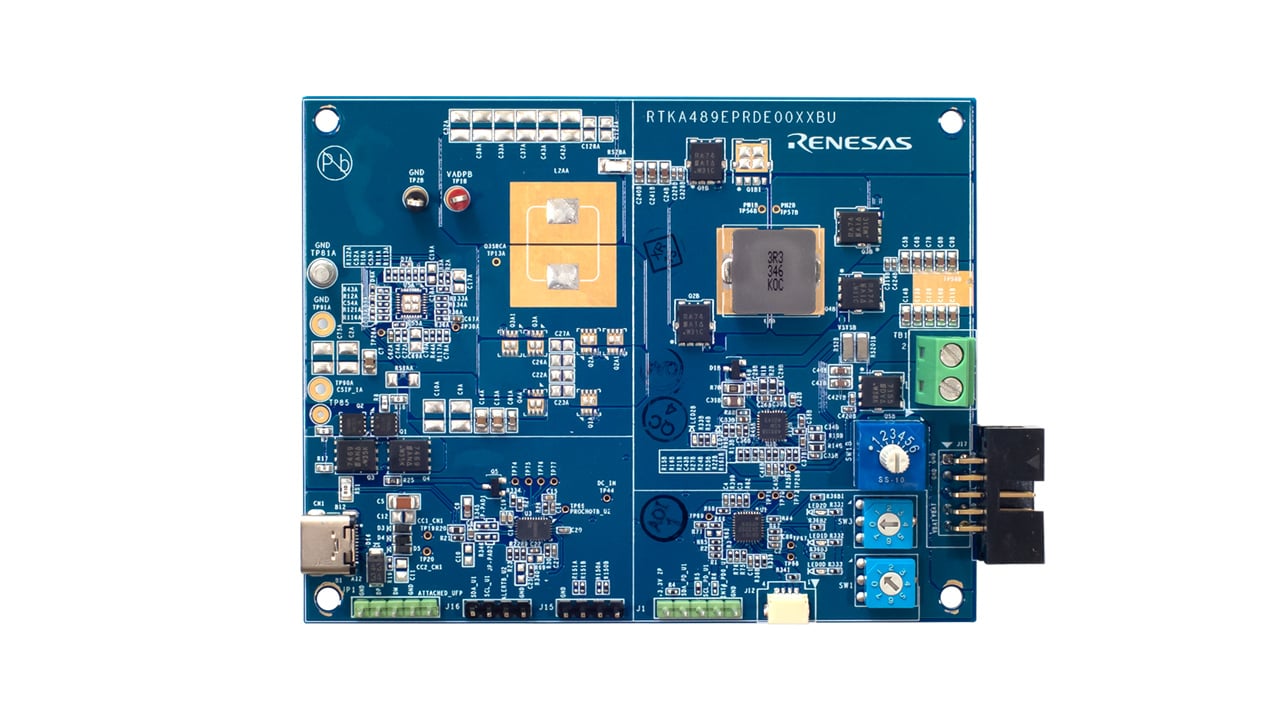

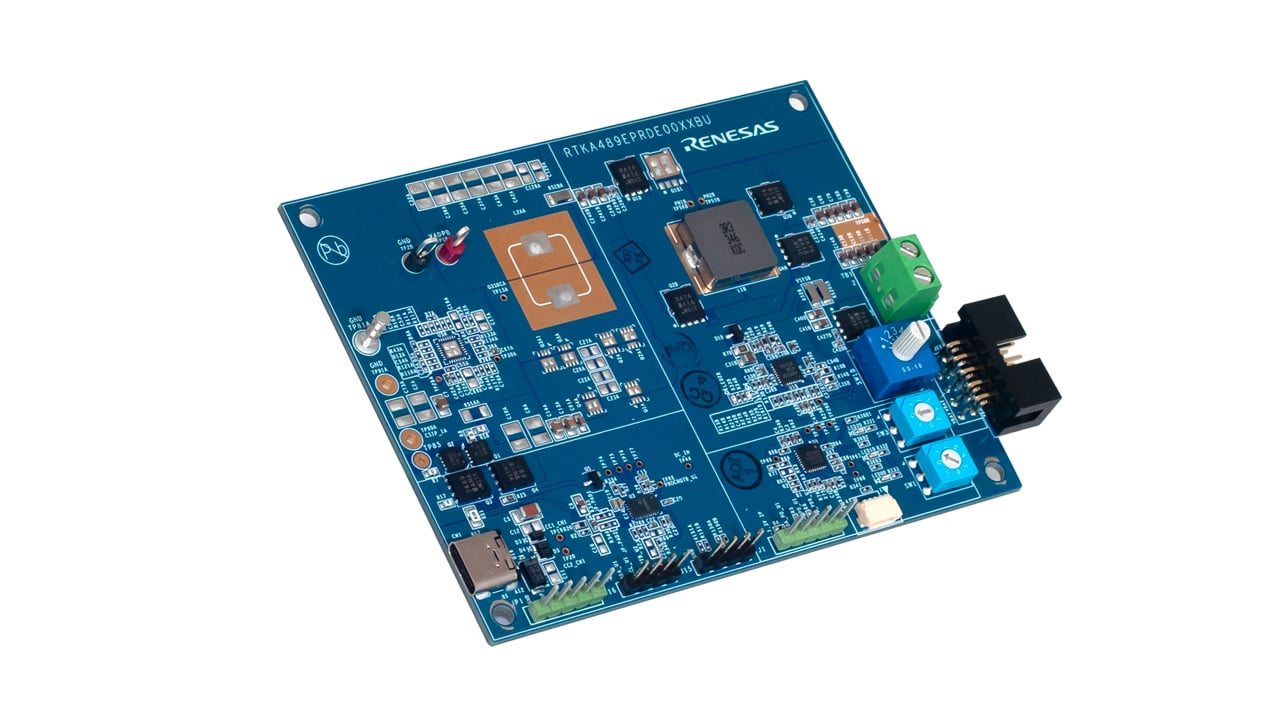

这是一款单端口参考设计,用于实现 2 至 7 节串联电池的电池系统。 它支持两种模式:一种是仅从 USB Type-C® 端口供电,另一种是与带有电池管理系统 (BMS) 的锂离子电池相结合实现移动电源功能。

由于电缆、板载充电器和电路板存在一定的损耗,USB Power Delivery(USB PD) 端口管理器会补偿 USB Type-C 输入电平,以实现最佳电池充电操作。 该评估板上的开关允许您选择串联电池的数量和充电电流。

该评估板的固件是使用名为 VIDWriter 的指令工具生成。

特性

  • 高达 140W 的 USB-C® 电池系统参考设计可通过板上的软件设置电池配置和最大充电电流
  • 高性能和简单的设计使开发更容易
  • USB 供电和 USB Type-C
    • 单个 USB Type-C 端口
    • 电源角色:仅受电(Sink Only) 或 双电源角色(DRP)
    • 支持 2 至 7 节串联电池
  • USB-C 电源指示灯(2 个 LED):一个用于 Sink 模式,另一个用于 Source 模式
  • 开关
    • 电池配置的设置
    • 最大充电电流控制
    • 操作模式选择
  • 过压保护 (VBUS)

应用

文档

类型 文档标题 日期
手册 - 开发工具 PDF 2.67 MB
手册 - 软件 PDF 1.35 MB
产品简述 PDF 542 KB
3 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 ZIP 2.39 MB
软件和工具 - 软件 ZIP 9.00 MB
2 items

产品选项

当前筛选条件

视频和培训

Getting Started with RTK-G015-EPRSinkCharger-140W

This video introduces the RTK-G015-EPRSinkCharger-140W Reference Design, featuring the "VIDWRITER" Instruction Tool. It highlights the board's capabilities in battery charging (Sink operation) and powering external devices (Source operation), showcasing its versatility and functionality.
