概览
描述

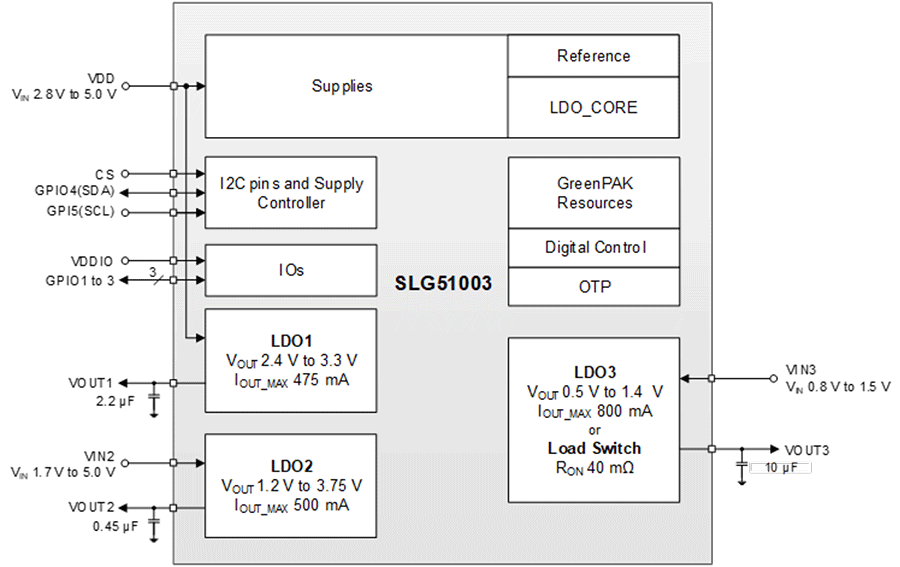

SLG51003V 包含三个紧凑且可定制的低压差稳压器，专为高级传感器应用和其他电池供电设备而设计。
优势：
- 高 PSRR 和低噪声性能
- 所有通道均具有高峰值电流能力
- 用户通过引脚选择的 I²C 从地址
- 可客制化的配置、控制和内置电源定序器
- 小型塑料 TQFN 封装，提供经济实惠的 PCB 解决方案
- 易于使用的免费开发软件 （Go Configure™ Software Hub）
- 快速实现大批量生产
特性
- 3 通道高性能 LDO IC
- 独立的输入电源和启用功能，可实现灵活的电源配置
- 输出电流范围最大 800mA （LDO_LV）
- LDO_LV通道具有旁路模式
- 1kHz 时为 98.5dB 和 1MHz 时 68dB 的高 PSRR （LDO_HP）
- 16μV 的超低输出电压噪声 （LDO_HP）
- 每 100mA 负载 10mV 的低压差 （LDO_LV）
- 可调转换速率和电流限制
- 可定制的 1.2V 至 5V GPIO/I²C、配置、控制和电源定序器
- GreenPAK™ 组合功能和 延迟宏单元资源
- 300nA 关断模式 IQ
- 封装：14 引脚 TQFN （2.0mm x 2.2mm x 0.55mm）
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 项目
|
||
样例程序
开发板与套件
评估
SLG51003V Power GreenPAK 评估板
SLG51003V 评估板 （EVB） 是为 SLG51003V 的3 通道高 PSRR LDO Power GreenPAK™ 可编程混合信号矩阵提供编程、仿真和测试功能。 与 Go Configure™ 软件中心 配对使用，它可以用作：
开发
SLG5PGPDM
有效
Power GreenPAK 开发主板
Power GreenPAK™ 开发主板为 Power GreenPAK 系列的集成电路提供编程、仿真和测试功能。 该款开发主板旨在与 Go Configure™ Software Hub 配合使用。
开发
SLG4DVKGSD
有效
GreenPAK Serial Debugger Board (GSD)
The GreenPAK™ Serial Debugger (GSD) device can be used for programming GreenPAK programmable mixed-signal matrix IC products with multiple-time non-volatile memory (NVM) or for configuring the interconnect logic, the IOs, and the macrocells of all GreenPAK chips with an I²C interface. This...
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
支持
常见问题
-
SLG51003V：如何设置 LV LDO 的 VSEL_RANGE_MASK_MIN？
最新更新: 10/07/2024 Question: 如果用户想要针对 LDO_LV 使用 VSEL = 0.45V，但它在我们的 VSEL 范围之外，是否可以进行此操作？ 如果可以，应 ...
2024年10月7日 -
SLG51003V：热关断与故障标记
... /2024 Question: 当设备处于热关断状态时，能否通过 I2C 读取 0x111C[1] 处的故障标记？ Answer: 当设备处于热关断状态时，无法进行通信。 Suitable Products SLG51003V
2024年10月7日 -
SLG51003V：热关断时的温度
... 大约 140 摄氏度降至大约 125 摄氏度，设备将从 POR 状态重新启动。随后 reg.0x111C 上的故障标记将显示造成故障状态的原因。 Suitable Products SLG51003V
2024年10月7日
视频和培训
The SLG51003 brings cutting-edge power management technology to the broader market with its extremely high PSRR, low noise LDOs in a compact package. It integrates three channels, other GreenPAK resources, and is highly configurable directly by users.
