Evaluation Kit for IPS2200
The IPS2200STKIT is a compact and intuitive evaluation kit that enables a fast and easy evaluation of the IPS2200, the industrial inductive position sensor for...
概览
描述

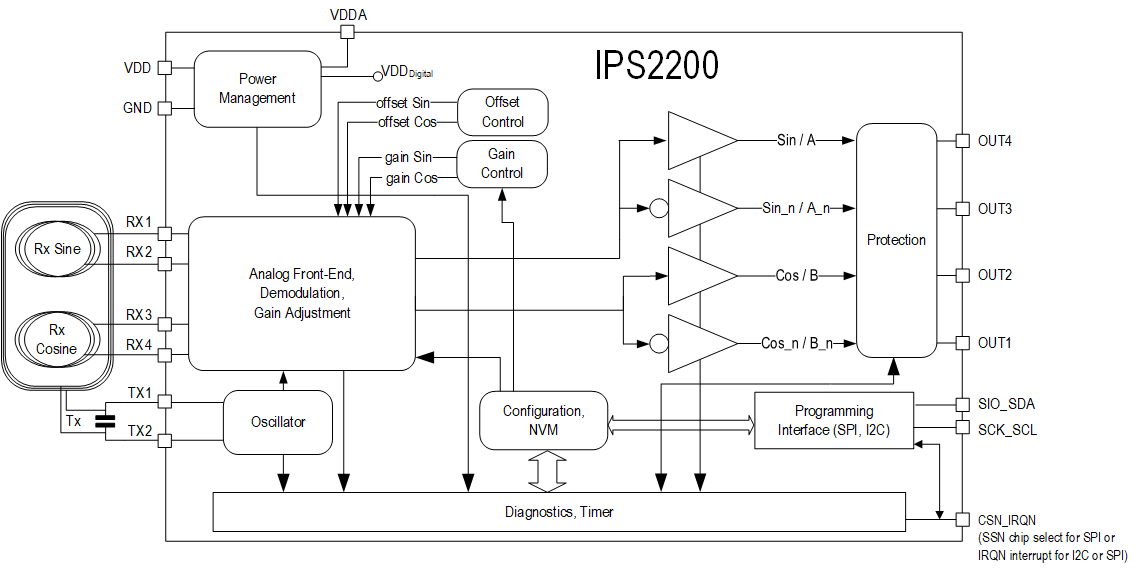

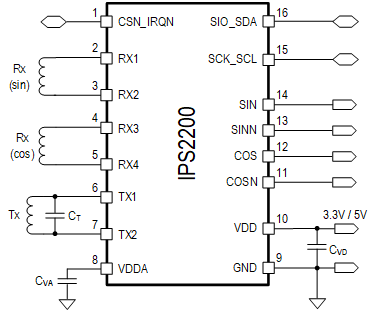

IPS2200 是一款符合工业标准的电感式位置传感器集成电路，能够以正弦和余弦的形式提供绝对转子位置。 该集成电路利用涡流效应的物理原理，能够检测出在一组由一个发射线圈和两个接受线圈所组成的线圈上方移动的金属目标的位置。 输出接口可以配置为单端接口，以提高系统成本效益，也可以配置为差分接口，以更好地抑制共模干扰。 IPS2200 可用于工业、医疗、机器人和消费类应用中高达 250krpm 的高速电机换向。
杂散场抗扰度、更轻的重量和更小的尺寸，以及大量的 BOM 优化，使 IPS2200 成为 Resolver 4.0 的关键要素，这是一个颠覆性的解决方案。
特性
- 接口：正弦/余弦 单端或差分的模拟信号
- 符合工业市场要求
- 温度范围：-40°C 至 125°C 环境温度
- 电源电压：3.3V ±10% 或 5.0V ±10%
- 转速：高达 250.000 rpm（电动）
- 传播延迟：可编程；< 10μs
- 正弦/余弦增益失调和偏置补偿
- 过压、反极性、短路保护
- 数字编程接口：I²C 或 SPI
- AB 增量脉冲输出
- 16-TSSOP 封装
产品对比
应用
设计和开发
软件与工具
开发板与套件
绝对电感式位置传感器参考设计
CN317-ABSIPSPOCZ 绝对电感式位置传感器参考设计是一块电路板，它结合了两个电感式位置传感器（IPS2200）和一个高性价比微控制器（RX24T），以实现简单旋转编码器的功能。 RX24T 负责测量两个 IPS2200 的差分正弦和余弦输出，将它们转换为绝对位置，并在输出上提供结果。 该款设计更轻、更薄...
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
