耐辐射 8 通道 SAR ADC 评估板
ISL71148MNZEV1Z 板可用来评估 ISL71148M 耐辐射 8 通道高精度 14 位 900ksps/480ksps SAR ADC 的运行情况。 该评估板可与 RHADC-FMCEV1Z 数据采集板配合使用。
评估板上的 ISL71148M 器件支持在 AVCC 设置为 5V 时运行 ISL71148M。 DVCC...
概览
描述

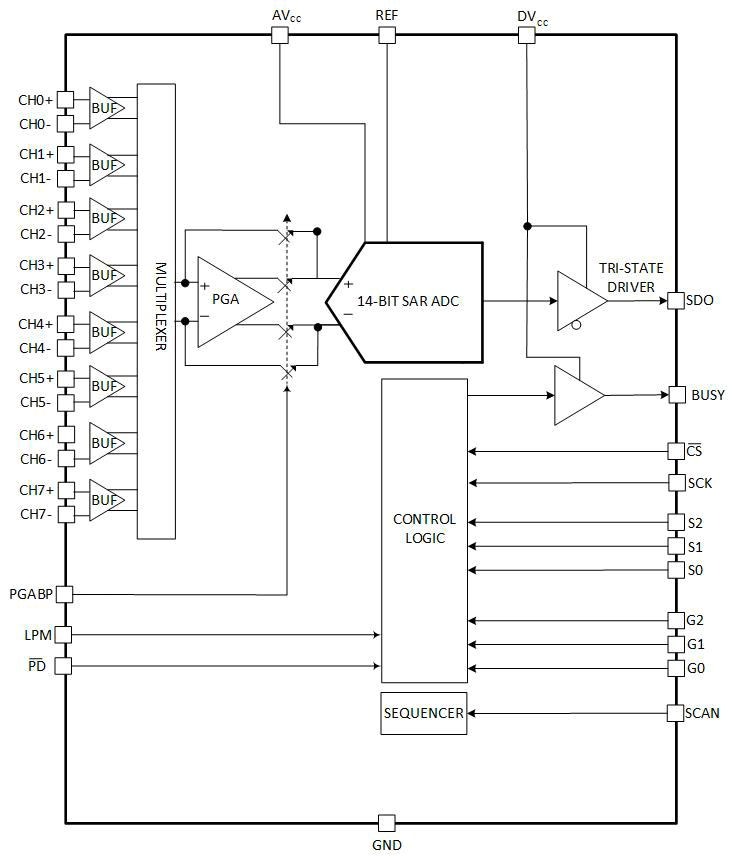

ISL71148M 是一款耐辐射的 8 通道高精度 14 位 900/480ksps SAR 模数转换器（ADC）。 ADC 内核前面有 8 个全差分模拟输入通道、一个缓冲的 8 对 1 多路复用器和一个可编程增益放大器（PGA）。 该器件在 900ksps 频率下工作时具有 83.2dBFS 的峰值 SNR。 启用 PGA 后，可支持高达 480ksps 的采样速率。 可绕过 PGA，将采样速率提高到 900ksps。
该产品具有 900/480ksps 的吞吐量、出色的线性度和动态精度，且没有数据延迟。 ISL71148M 提供兼容 SPI 的高速串行接口，使用独立的数字 I/O 电源引脚，支持 2.2V 至 3.6V 的逻辑电压。 该器件采用 48 引脚薄型四方扁平封装 （TQFP） 太空塑料制成。
ISL71148M 提供单独的低功耗模式（LPM）引脚，可在较低采样速率下降低功耗。 输入范围为 2.4V 至 2.6V 的外部基准电压源决定了模拟输入信号范围。
特性
- 符合瑞萨电子耐辐射筛选和 QCI 流程标准（技术简介）
- 8 个缓冲差分模拟输入通道，带多路复用器
- 具有可选增益的可旁路 PGA（1 ≤ G ≤ 16）
- 全差分双极操作
- 通道扫描定序器
- 全吞吐率，无数据延迟
- 出色的线性度：±0.2 LSB DNL，±0.4 LSB INL
- 低噪声：83.2dBFS（PGA 旁路），77dBFS SNR（PGA 增益= 2）
- 5V AVCC 电源和 2.5V/3.3V DVCC 电源
- 模拟输入阻抗：>1GΩ、<5pF
- 50MHz -3dB 宽输入带宽
- 低功耗模式操作，采样率较低
- 高速 SPI 兼容串行 I/O
- 全军用温度范围工作 TA = -55 °C 至 +125 °C
- TID 辐射批量验收测试 (LDR: 0.01rad(Si)/s)
- ISL71148M30NZ：30krad (Si)
- ISL71148M50NZ：50krad (Si)
- SEE 特征
- 在 46MeV•cm 2/mg 条件下，AVCC =6.2V、DVCC = 4.6V 和 VREF = 3.6V 时无 DSEE
- 在 46MeV•cm2/mg 条件下，SEFI <3.1μm2
