概览
描述

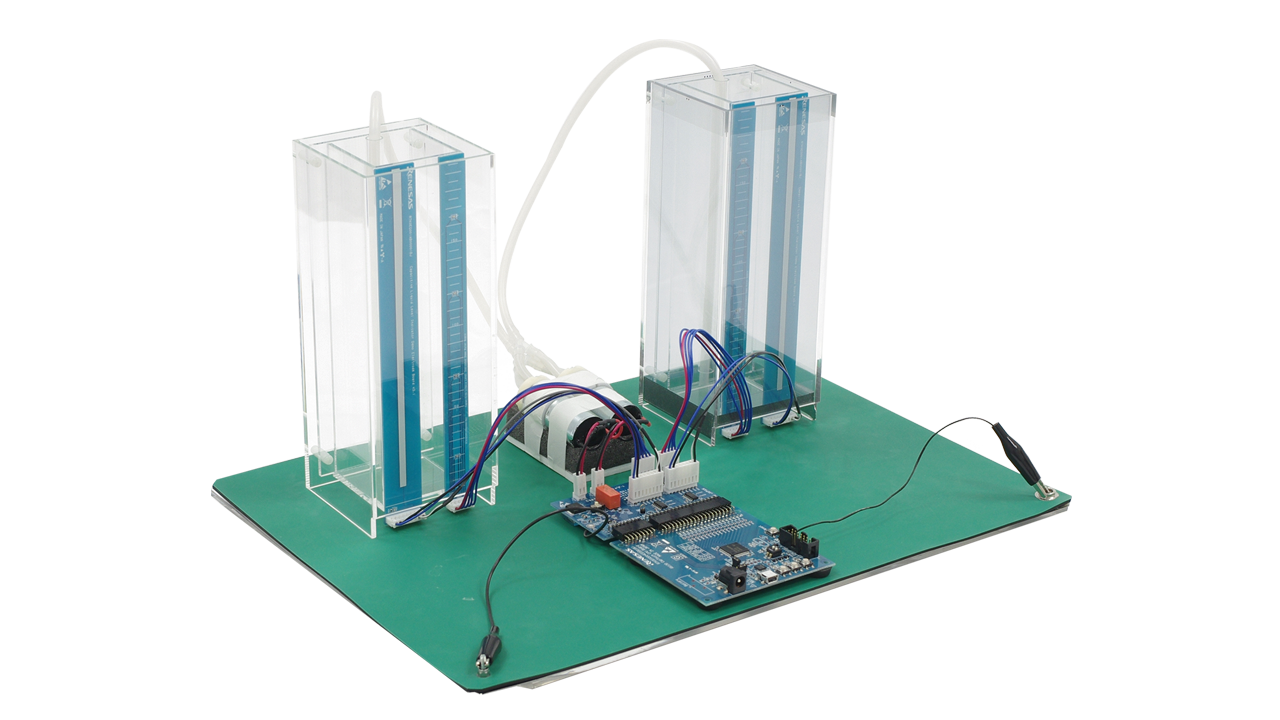

该参考设计使用瑞萨电子电容式触摸按键解决方案，通过单通道自电容电极和单通道屏蔽电极测量水位。 电极和储液罐需要用导体进行 GND 屏蔽，但线性值可用一个自电容电极通道测量。
瑞萨电子的电容式传感器应用参考设计解决了传统水位测量技术（流动方式、重量传感器）的问题。 考虑到通过水流进行水位检测时，许多物理部件很容易因材料疲劳和劣化而损坏从而导致高昂成本。 此外，在考虑通过重量传感器进行水位检测时，由于传感器元件和外围电路，可能会产生高昂的成本。
瑞萨电子的水位测量方式里，零件几乎不会出现材料疲劳和磨损; 它们很坚固。 对于使用微控制器的系统，只需更换微控制器并添加电极，而且成本很低。 最后，可以同时实现按键触摸和水位测量。
特性
- 基于瑞萨电子电容式触摸按键解决方案，具有高灵敏度和高抗噪性
- 高性能、低功耗微控制器和触摸 IP 控制产品系统和检测电容式传感器
- 该产品也可与传统的触摸键（水位测量+触摸按钮）混合使用
