7052

过时

2K x 8 FourPort RAM

概览

The 7052 is a high-speed 2K x 8 FourPort™ Static RAM to be used where multiple access into a common RAM is required. It is designed for systems where on-chip hardware port arbitration is not needed and has four independent ports with separate control, address, and I/O pins that permit independent, asynchronous access for reads or writes to any location in memory. An automatic power down feature, controlled by CE, permits the on-chip circuitry of each port to enter a very low power standby power mode. Military grade product in compliance with MIL-PRF-38535 QML is available.

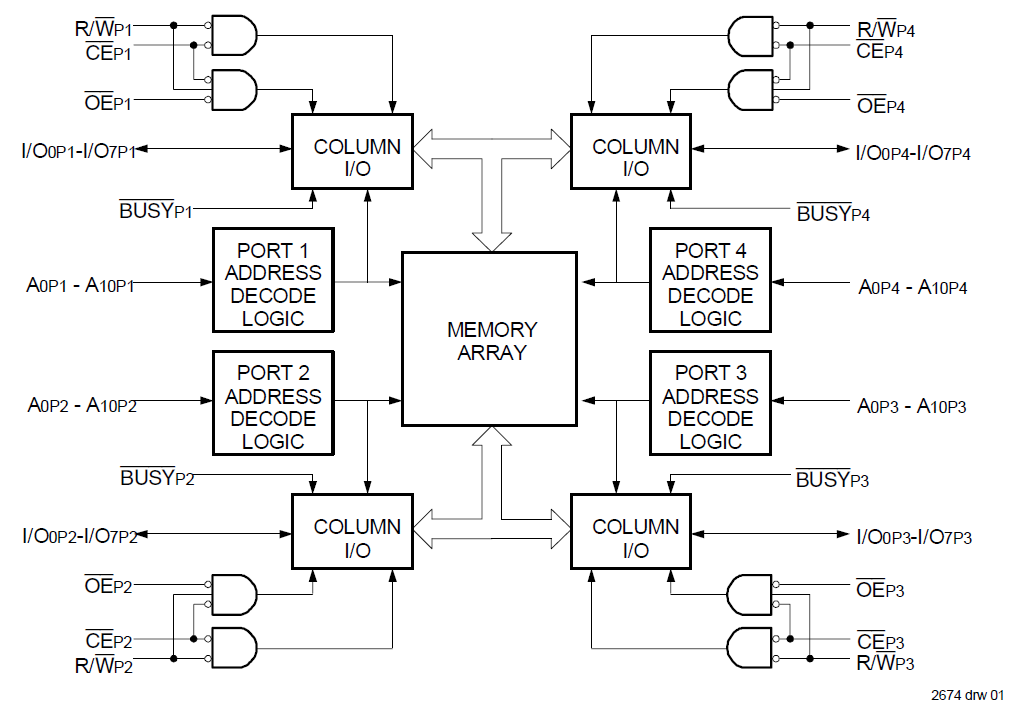

7052 - Block Diagram
7052 - Block Diagram
  • True FourPort memory cells allow simultaneous access of the same memory locations
  • Fully asynchronous operation from each of the four ports
  • Versatile control for write-inhibit: separate BUSY input to control write-inhibit for each of the four ports
  • Battery backup operation—2V data retention
  • TTL-compatible
  • single 5V (±10%) power supply
  • Available in 120 pin TQFP and 108 pin PGA packages
  • Industrial temperature range (–40C to +85C) is available

文档

设计和开发

ECAD 模块

点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。

扩展 ECAD 模块
Diagram of ECAD Models

模型
类型 文档标题 日期
模型 - SPICE
7052PF TQFP HSpice Model
登录后下载 TAR 40 KB
模型 - IBIS
7052PQF PQF IBIS Model
ZIP 9 KB
