特性
- Supports clock frequencies up to 100 MHz
- Fast access times of 6.5ns
- Two independent clocked FIFOs buffering data in opposite directions
- Programmable Almost-Full and Almost-Empty flags
- Microprocessor Interface Control Logic
- Select IDT Standard timing or First Word Fall Through timing
- Available in 120-pin TQFP package
- Industrial temperature range (–40C to +85C) is available

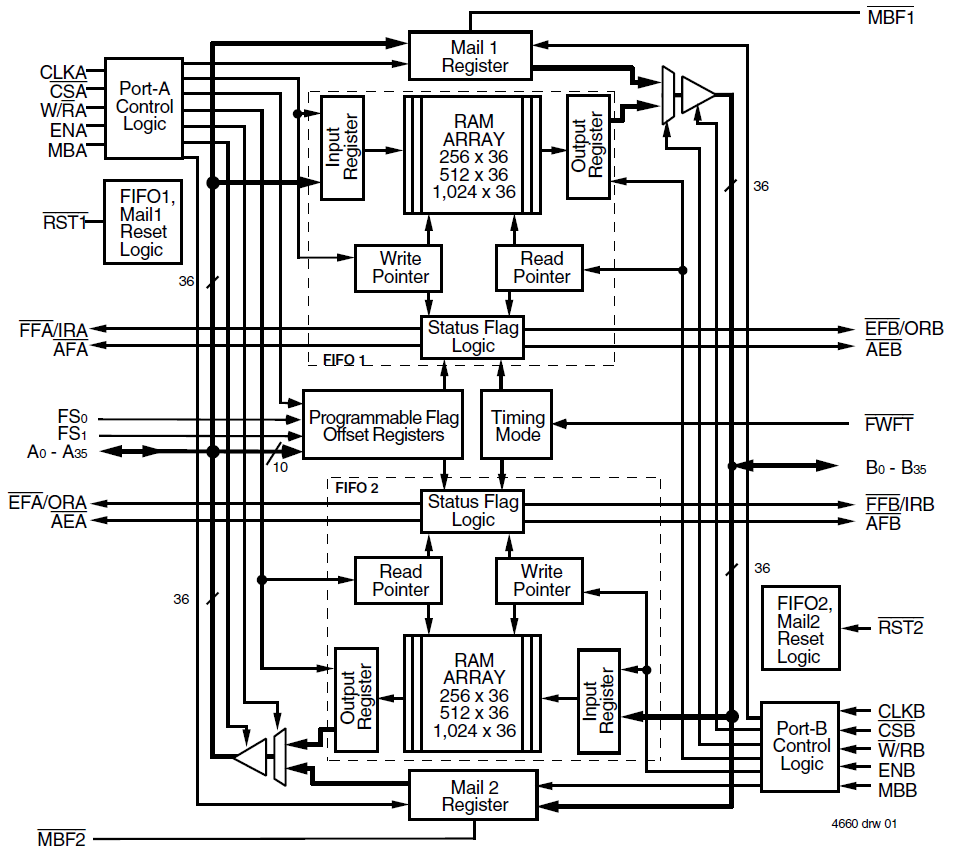

72V3642 - Block Diagram
描述
The 72V3642 is a 3.3V version of the 723642. Two independent 1K x 36 dual-port SRAM FIFOs onboard each chip buffer data in opposite directions. Communication between each port may bypass the FIFOs via two 36-bit mailbox registers. The clocks for each port are independent of one another and can be asynchronous or coincident. The enables for each port are arranged to provide a simple bidirectional interface between microprocessors and/or buses with synchronous control.
| Part Number | Status | Samples | Stock | Package | Lead Count (#) | Temp. Grade | Pb (Lead) Free | Carrier Type |
|---|---|---|---|---|---|---|---|---|
| 72V3642L10PF | Obsolete | N/A | Out of Stock | TQFP | 120# | C | No | Tray |
| 72V3642L10PF8 | Obsolete | N/A | Out of Stock | TQFP | 120# | C | No | Reel |
| 72V3642L10PFG | Obsolete | N/A | Out of Stock | TQFP | 120# | C | Yes | Tray |
| 72V3642L10PFG8 | Obsolete | N/A | Out of Stock | TQFP | 120# | C | Yes | Reel |
| 72V3642L10PQF | Obsolete | N/A | Out of Stock | PQFP | 132# | C | No | Tray |
| 72V3642L15PF | Obsolete | N/A | Out of Stock | TQFP | 120# | C | No | Tray |
| 72V3642L15PF8 | Obsolete | N/A | Out of Stock | TQFP | 120# | C | No | Reel |
| 72V3642L15PQF | Obsolete | N/A | Out of Stock | PQFP | 132# | C | No | Tray |
