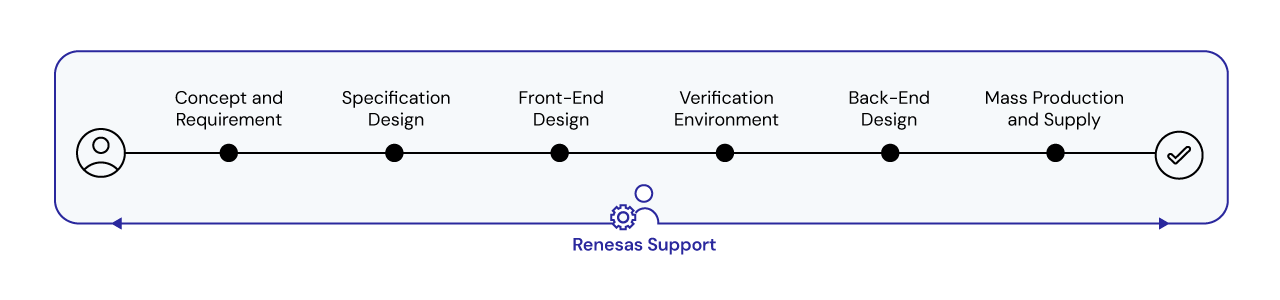

ASIC 开发流程
我们的专家团队将在整个开发过程中为您提供指导，帮助您了解流程每一步的具体要求。
图像
- 概念和要求： 我们与您紧密合作，针对 ASIC 的目的、功能和目标应用确定理想的架构，帮助您的产品在市场上脱颖而出。
- 规格设计：利用 OSAT 和自有及第三方 IP 等多方面的设计解决方案，我们为您定义 ASIC 的性能要求、功耗需求、功能模块和互连。
- 前端设计：我们的综合流程包括从 IP 到完整芯片级的 RTL 设计、CPU 子系统开发以及 IEC 61508/ISO 26262 功能安全专业知识，从而生产高性能且符合安全标准的设计。
- 验证环境： 可通过我们的验证环境进行强大的仿真，确保精确的功能，并与您的规格和要求保持一致，其中包括虚拟模型和 FPGA 验证。
- 后端设计： 我们拥有开发 SoC 和后端设计方法（从 SDC 生成和 STA 实施到 SCAN 测试设计和插入）的丰富经验，即使是复杂的大规模电路，我们也能提高 PPA。
- 大规模生产和供应：我们利用第三方的灵活性和自有晶圆厂多年的质量管理专业知识，提供从光罩创建到生产的支持服务，包括晶圆厂/OSAT 管理和交付。
