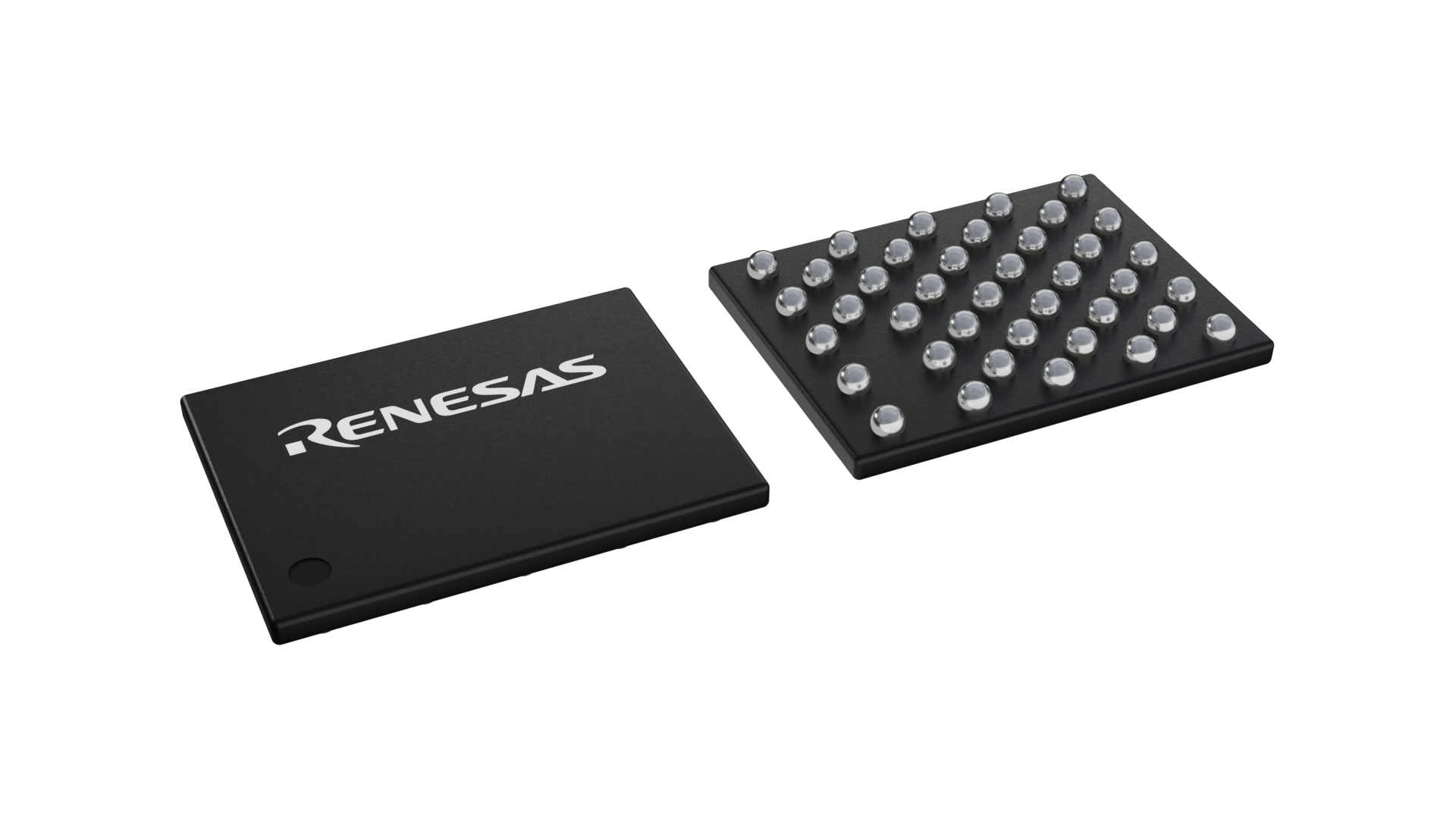

封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | WLCSP |
| Pkg. Code: | |
| Lead Count (#): | 39 |
| Pkg. Dimensions (mm): | 2.48 x 3.32 x 0.37 |
| Pitch (mm): | 0.42 |
环境和出口类别
| ECCN (US) | 3A991.a.2 |
| HTS (US) | 8542.31.0070 |
| RoHS (DA14594-00000O92) | 英语日文 |
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
产品属性
| Pkg. Type | WLCSP |
| Lead Count (#) | 39 |
| Carrier Type | Tape & Reel |
| Pitch (mm) | 0.42 |
| Pkg. Dimensions (mm) | 2.48 x 3.32 x 0.37 |
| Temp. Range (°C) | -40 to +85°C |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| 2Mbps | Supported |
| ADC | 15-bit x 8-ch, 10-bit x 8-ch |
| AoA | TX Supported |
| AoD | TX Supported |
| Application | Asset tracking, HID, Metering, PoS, ATLAS, Beacons, AoA, AoD, HID, IoT, Medical, Wireless Ranging (WiRa) |
| Bluetooth® Mesh | Not Supported |
| CPU | M33 & M0+ |
| Clock Rate (MHz) | 64 |
| Execute from FLASH | Yes |
| Extended Advertising | Supported |
| External Rails and Load Capacity | None |
| Flash Memory (KB) | 256KB |
| Flexible System Clock | Yes |
| GATT Caching | Not Supported |
| GPIOs (#) | 32 |
| Hardware Crypto Engine | Yes |
| I2C (#) | 1 |
| Integrated Battery Charger | No |
| Integrated DCDC | Integrated Buck DC-DC converter |
| LE Coded PHY (Long Range) | Not Supported |
| LE Data Length Extensions | Supported |
| MOQ | 8000 |
| Memory Size (OTP) (KB) | 2 |
| Moisture Sensitivity Level (MSL) | 1 |
| Output Power Range (dBm) | -23 - 6 |
| Pb (Lead) Free | Yes |
| Periodic Advertising | Supported |
| Price (USD) | $2.93814 |
| Proprietary 2G4 protocol | Yes |
| QSPI Interface (#) | 1 |
| Qty. per Reel (#) | 8000 |
| RAM (KB) | 96KB |
| ROM (KB) | 288 |
| Recommended for new Designs | Yes |
| Rx current (mA) | 1.2 |
| SPI (#) | 1 |
| Sensitivity (dBm) (dBm) | -97 |
| Supply Voltage Vcc Range | 1.7-3.6 |
| Tx Current (mA) | 2.3 |
| UART (#) | 2 |
| USB Ports (#) | 0 |
| Wireless Standard | BLE 5.3 Core specification |
有关 DA14594 的资源
描述
DA14594 是一款双核无线微控制器，与最新 Arm® Cortex®-M33™ 应用处理器（带浮点单元）、Cortex-M0+™、高级电源管理功能、加密安全引擎、模拟和数字外设、软件可配置的协议引擎以及支持蓝牙® LE（通过蓝牙内核 5.3 认证）的无线电、256KB 嵌入式闪存相结合，还配备了 96KB RAM、16KB 缓存 RAM 以及 288KB ROM（包含低功耗 LE 蓝牙堆栈）。 嵌入式闪存或 SRAM 可在外部通过 QSPI 进行扩展。
DA1459x 系列具有其同类产品中最低的功耗，DA14594 还为“定位 2.0”客户提供了功耗与成本非常低的 SoC，用于实施大规模资产追踪和定位 (ATLAS) 到达角 (AoA) 标签和无线测距 (WiRa™) 相位测距应答器。
DA14594 采用 Arm Cortex-M33 CPU，搭载了一个 8 区域 MPU 以及一个单精度 FPU，运算能力可在 64MHz 时达到 96dMIPS。 这款专用的应用处理器能够通过一个 8KB 4 路关联缓存控制器执行来自嵌入式闪存或 RAM 的代码。 蓝牙连接的真实性和完整性由一种新型软件可配置并基于密码学的消息认证码（CMAC）实施方案保障。该方案基于Arm Cortex-M0+内核，搭载超低功耗无线电收发器，可实现+6dBm的发射功率和-97dBm的接收灵敏度，提供高达103dB的总链路预算。
各种标准和高级外围设备可实现与其他系统组件之间的交互以及高级用户界面和多功能应用的开发。
