特性
- 200MHz -3dB bandwidth
- 200V/µs slew rate
- Low supply current = 2mA per channel
- Supplies from 3V to 5.5V
- Rail-to-rail output
- Input to 0.15V below VS-
- Fast 25ns disable (EL8200 only)
- Low cost
- Pb-free available (RoHS compliant)

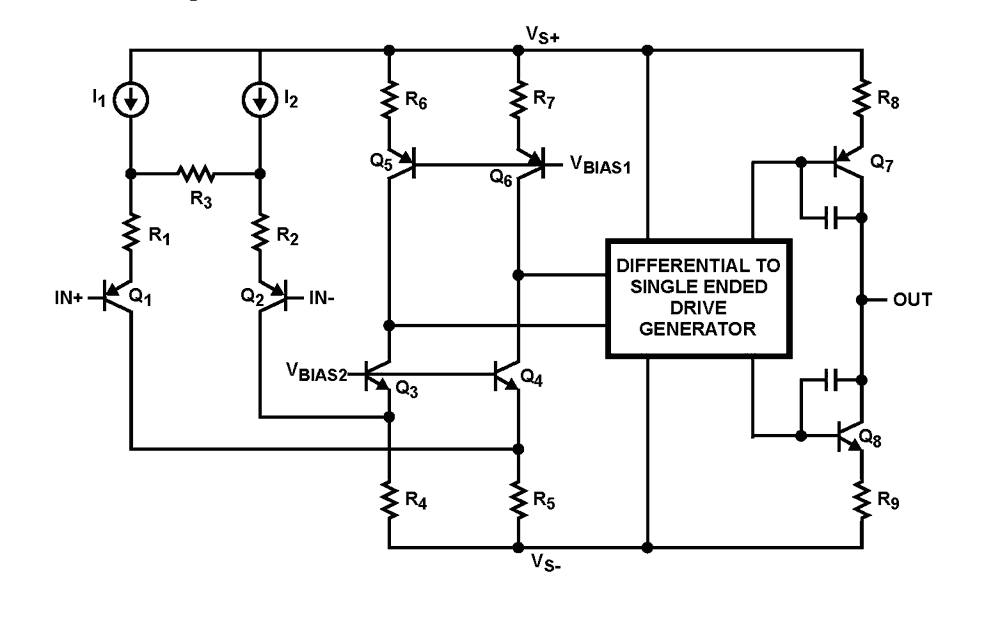

EL820x_EL8401 Functional Diagram
描述
Support is limited to customers who have already adopted these products.
The EL8200, EL8201, and EL8401 represent rail-to-rail amplifiers with a -3dB bandwidth of 200MHz and slew rate of 200V/µs. Running off a very low supply current of 2mA per channel, the EL8200, EL8201, and EL8401 also feature inputs that go to 0. 15V below the VS- rail. The EL8200 and EL8201 are dual channel amplifiers. The EL8401 is a quad channel amplifier. The EL8200 includes a fast-acting disable/power-down circuit. With a 25ns disable and a 200ns enable, the EL8200 is ideal for multiplexing applications. The EL8200, EL8201, and EL8401 are designed for a number of general purpose video, communication, instrumentation, and industrial applications. The EL8200 is available in a 10 Ld MSOP package, the EL8201 in an 8 Ld SO and 8 Ld MSOP package, and the EL8401 in a 14 Ld SO and 16 Ld QSOP packages. All are specified for operation over the -40°C to +85°C temperature range.
应用
- Video amplifiers
- Portable/hand-held products
- Communications devices
| Part Number | Status | Samples | Stock | Package | Lead Count (#) | Carrier Type | Pitch (mm) | Pkg. Dimensions (mm) | Pb (Lead) Free | Temp. Range (°C) |
|---|---|---|---|---|---|---|---|---|---|---|
| EL8401IS | Obsolete | N/A | In Stock | SOICN | 14# | Tube | 8.7 x 3.9 x 0.00 | No | -40 to +85°C | |
| EL8401IS-T13 | Obsolete | N/A | Out of Stock | SOICN | 14# | Reel | 8.7 x 3.9 x 0.00 | No | -40 to +85°C | |
| EL8401IS-T7 | Obsolete | N/A | In Stock | SOICN | 14# | Reel | 8.7 x 3.9 x 0.00 | No | -40 to +85°C | |
| EL8401IU | Obsolete | N/A | In Stock | QSOP | 16# | Tube | 0.6mm | 4.9 x 3.9 x 1.42 | No | -40 to +85°C |
| EL8401IU-T13 | Obsolete | N/A | Out of Stock | QSOP | 16# | Reel | 0.6mm | 4.9 x 3.9 x 1.42 | No | -40 to +85°C |
| EL8401IU-T7 | Obsolete | N/A | Out of Stock | QSOP | 16# | Reel | 0.6mm | 4.9 x 3.9 x 1.42 | No | -40 to +85°C |
| EL8401IUZ | Obsolete | N/A | In Stock | QSOP | 16# | Tube | 0.6mm | 4.9 x 3.9 x 1.42 | No | -40 to +85°C |
| EL8401IUZ-T13 | Obsolete | N/A | Out of Stock | QSOP | 16# | Reel | 0.6mm | 4.9 x 3.9 x 1.42 | No | -40 to +85°C |
| EL8401IUZ-T7 | Obsolete | N/A | In Stock | QSOP | 16# | Reel | 0.6mm | 4.9 x 3.9 x 1.42 | No | -40 to +85°C |
加载中
- 应用说明英语PDF 564 KB an1993 2018年5月22日AI 生成的摘要: Voltage feedback (VFB) amplifiers use a differential input pair, a high-impedance stage, and an output buffer to convert input voltage differences into output voltage. The VFB amplifier's gain decreases at a dominant pole frequency due to compensation capacitors. Current feedback (CFB) amplifiers include a class AB input amplifier, current mirror, high-impedance stage, and output buffer. CFB amplifiers provide faster switching and higher slew rates by drawing charge/discharge currents directly from supply rails, unlike VFB amplifiers which are limited by biasing current sources.
- EOL 通告英语PDF 200 KB PLC15033 2015年6月11日
- 产品变更通告英语PDF 529 KB PCN12091 2012年12月04日
- 产品变更通告英语PDF 135 KB PCN12084 2012年10月15日
- 应用说明英语PDF 357 KB an1694 2004年1月19日AI 生成的摘要: The document outlines the four fundamental internal blocks of an operational amplifier and presents a simple 2:1 stage circuit diagram. It includes important legal notices from Renesas Electronics regarding the use, liability, and intellectual property rights of their semiconductor products. The document clarifies product quality grades, intended applications, and restrictions on use in life-critical or hazardous systems. It emphasizes compliance with applicable laws and safety responsibilities when using Renesas products. Contact information for Renesas sales offices worldwide is also provided.
- 应用说明英语PDF 8.19 MB an1548 2004年1月19日AI 生成的摘要: The iSim Active Filter Designer sequences poles from high Q to low Q in ascending gains to reduce output clipping and noise. It allows manual or semi-automatic pole and gain entry, placing real poles last for noise and stopband advantages. The design process involves defining constraints, selecting op amps, and simulating solutions. Users can preview filter shapes or manually input poles from external tools. The tool supports multi-stage designs with selectable op amps based on supply voltage and output swing requirements.
- 应用说明英语PDF 843 KB an535 2002年6月05日AI 生成的摘要: A Data Acquisition System (DAS) requires careful design of signal conditioning, transducer selection, and signal transmission to ensure high accuracy. Signal conditioning includes multiplexing, amplification, filtering, and calibration, ideally performed near the transducer. Transducers convert physical variables to electrical signals, often voltage, with low source resistance preferred. Signal paths can be single-ended or differential; differential paths better reject common mode noise, especially for low-level signals. Shielded twisted pairs and balanced lines reduce interference. Filters, typically Butterworth low-pass, prevent aliasing and maintain signal integrity.
