概览

描述

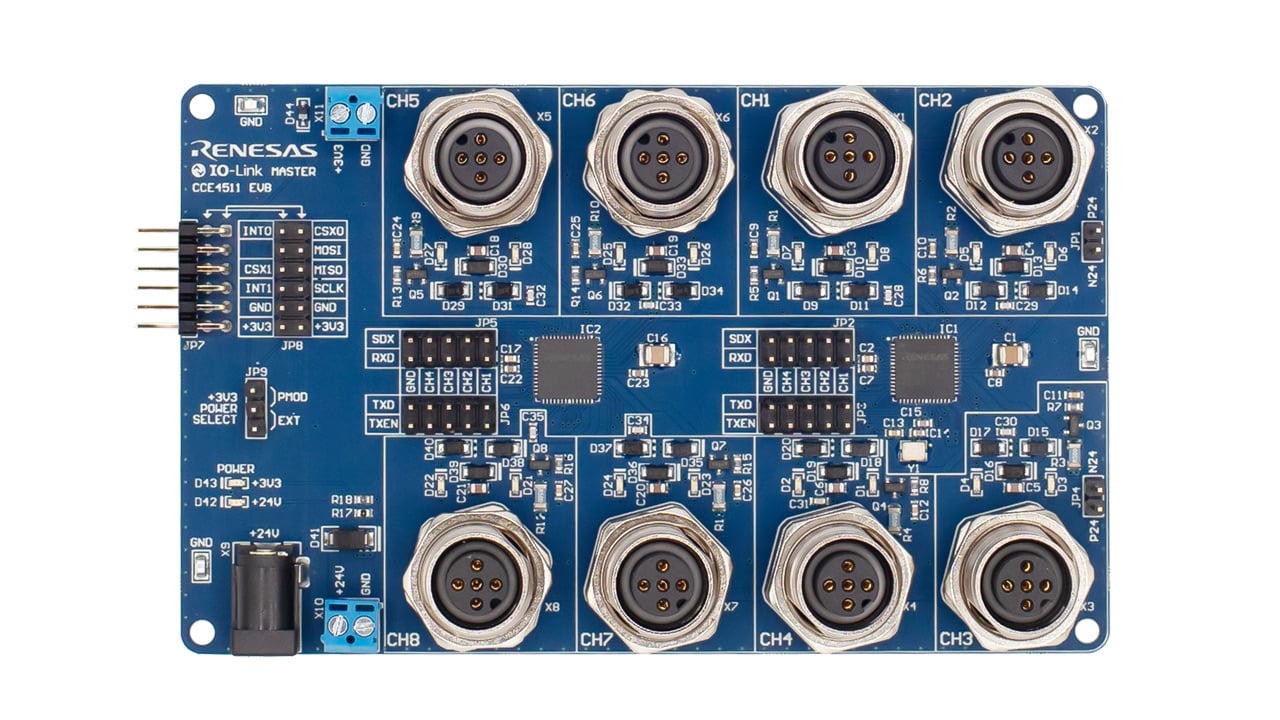

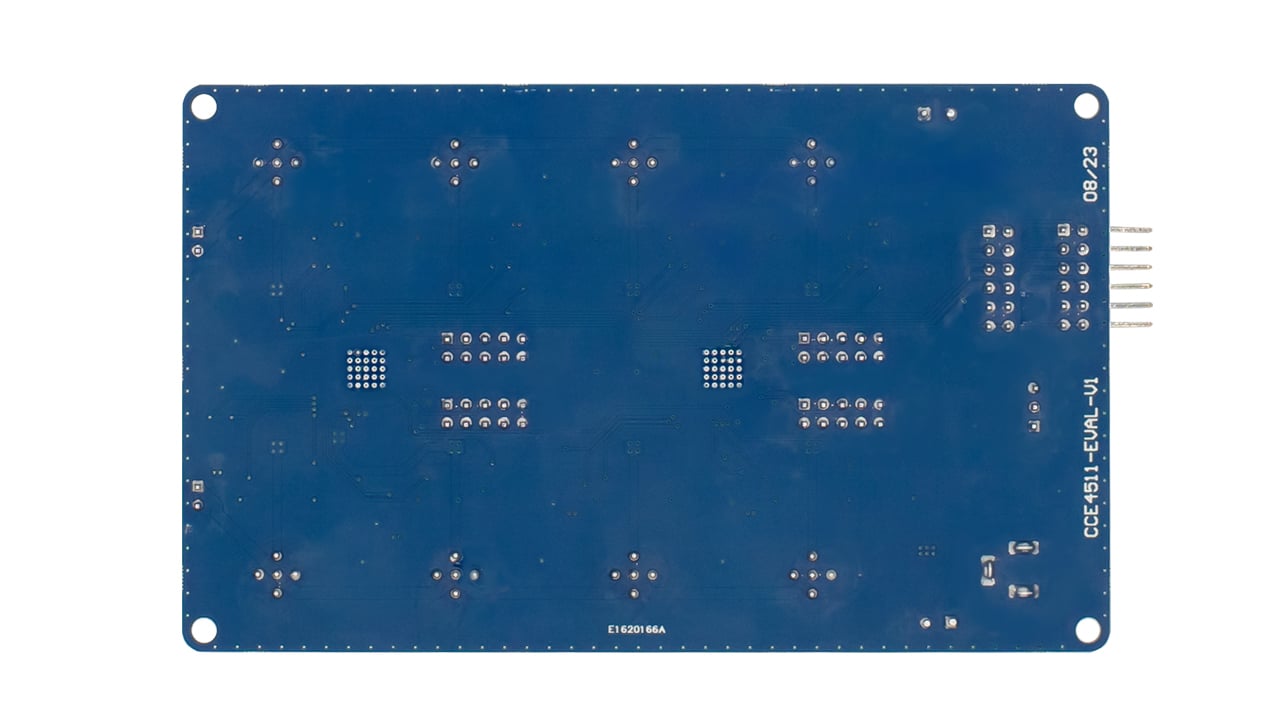

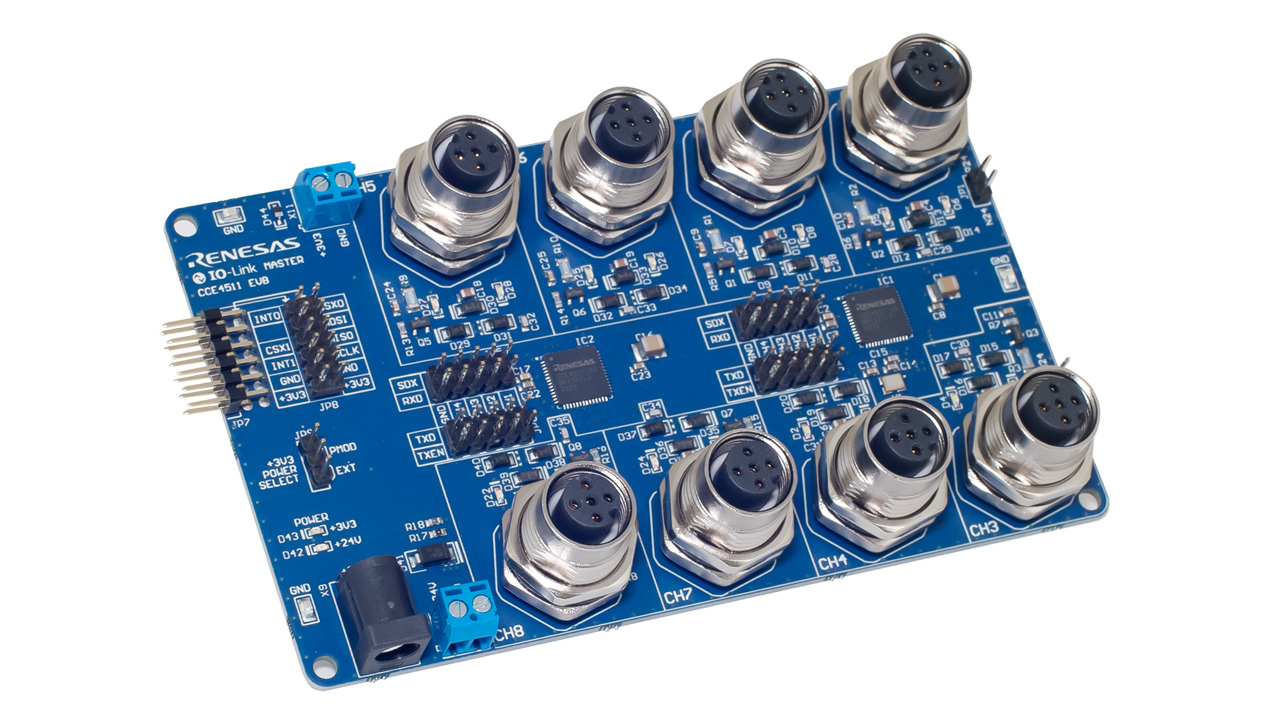

CCE4511 评估板旨在评估具有集成帧处理程序的 CCE4511 IO-Link 主站收发器。 借助 Pmod™ 接口,它可以与任何合适的瑞萨电子 MCU/MPU 评估板结合使用,以设计 8 通道 IO-Link 主站。

特性

  • M12 A-编码 IO-Link 连接器(8 通道)
  • 用于所有 IO-Link 通道的可选 IO-Link 端口 B 类电源
  • 两个 CCE4511 IO-Link 主站收发器 IC
  • 每个通道 2 个状态 LED 指示灯
  • 用于连接设备的电源切换的外部 NMOS
  • 额外的板载保护电路
  • 电源 LED 指示灯
  • 用于配置和通道控制的 Pmod Type 2A 接口(扩展 SPI)
  • 用于直接通道控制的 UART 接口引脚接头
  • +3.3V 电源选择跳线

应用

  • IO-Link 主站开发

文档

类型 文档标题 日期
手册 - 开发工具 PDF 475 KB
应用笔记 PDF 505 KB
2 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 4.00 MB
1 item

产品选项

当前筛选条件

视频和培训

CCE4511 – 4-Channel IO-Link Master

Learn about CCE4511 4-Channel IO-Link Master transceiver, its features and benefits as well as available evaluation tools.
