概览
描述

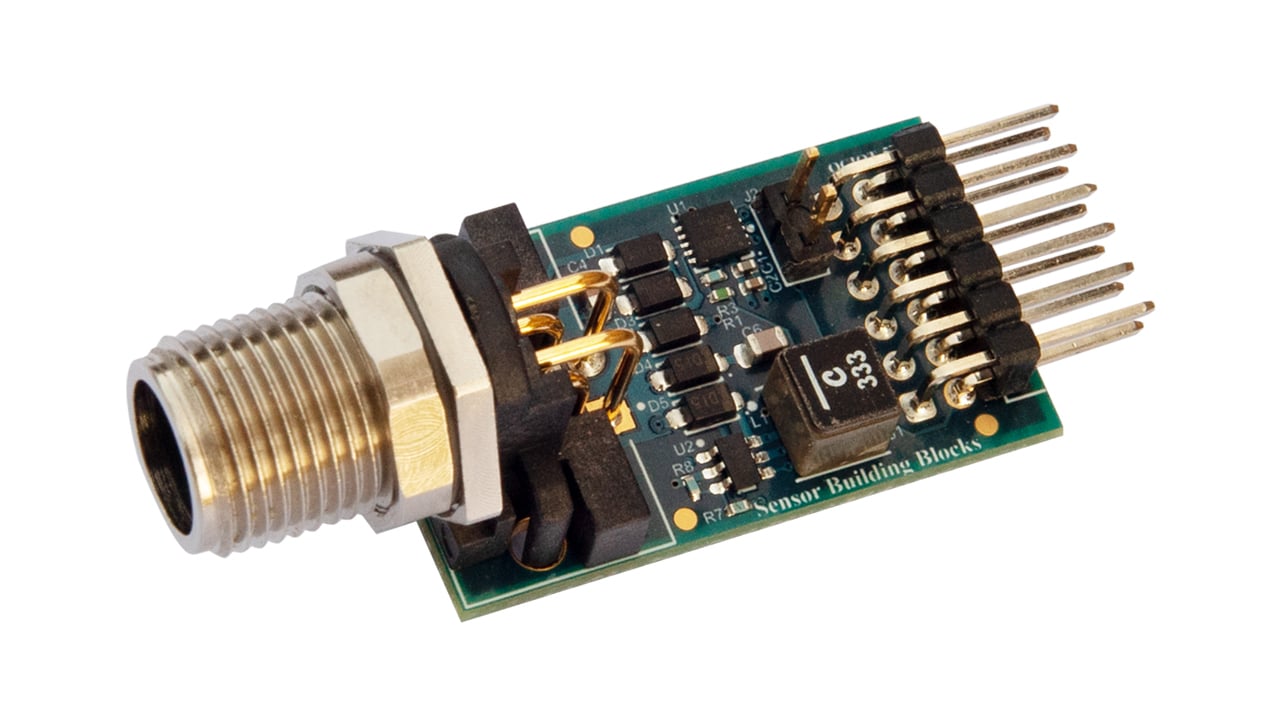

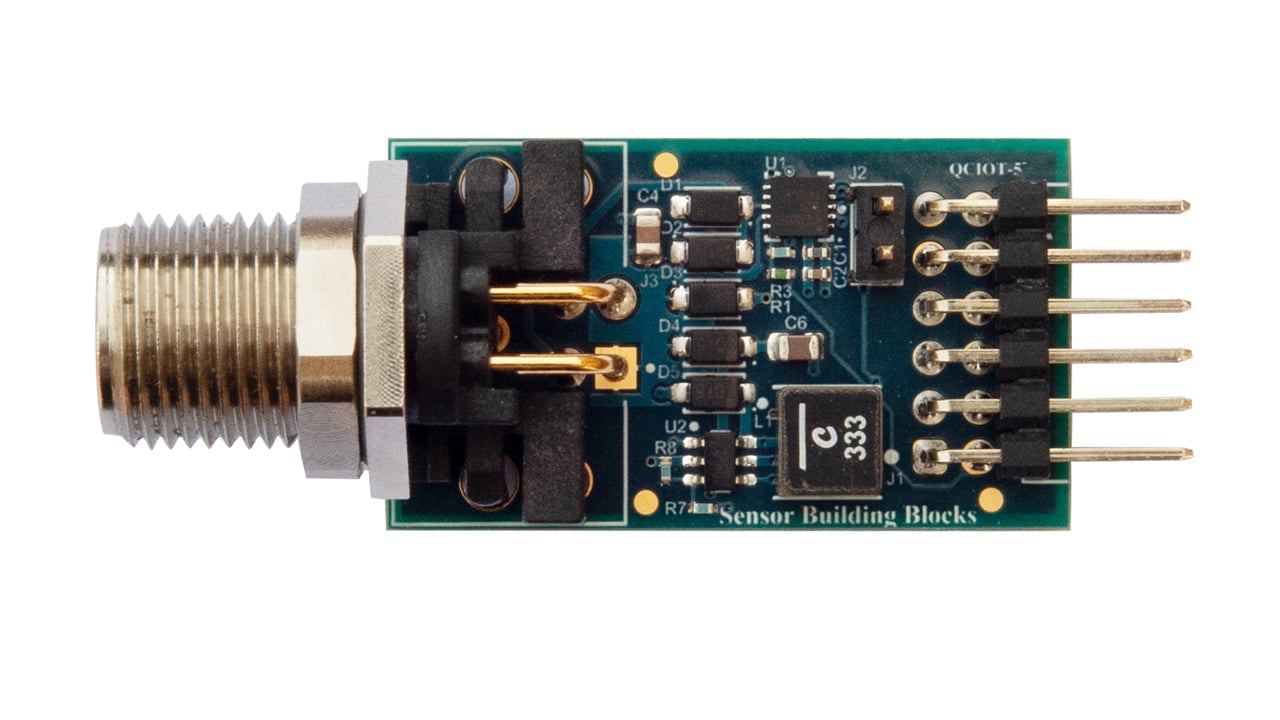

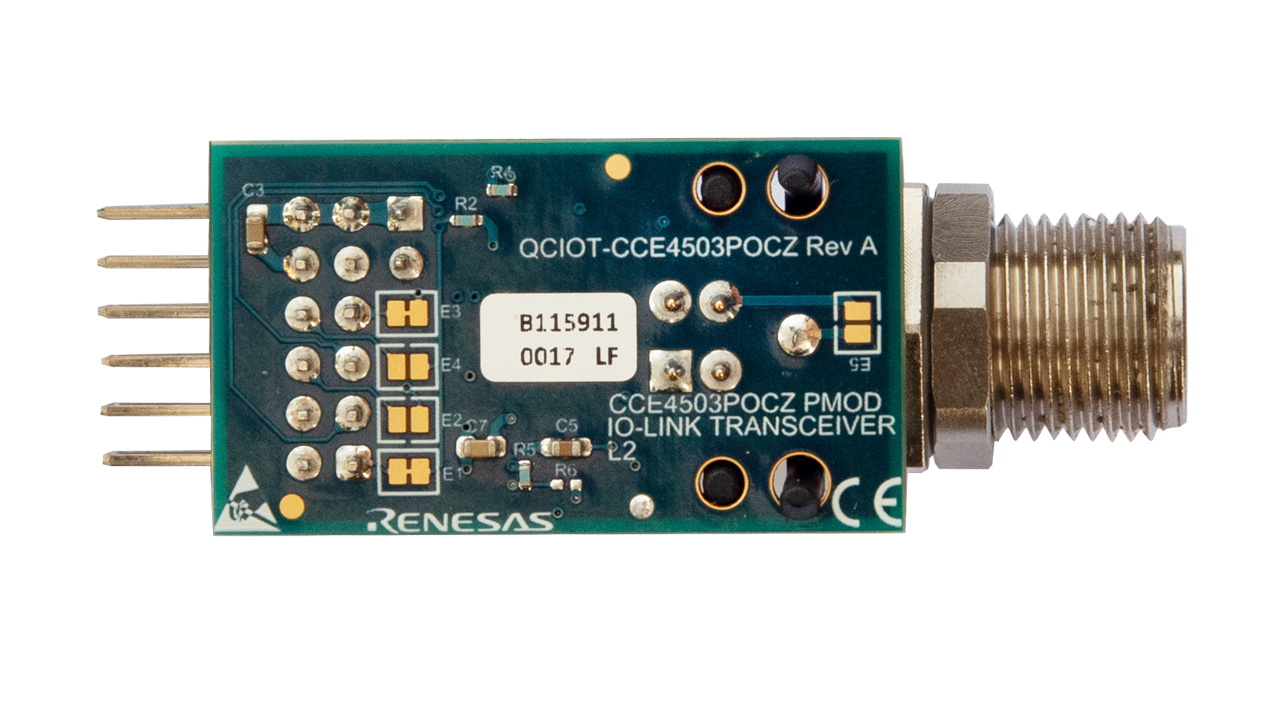

QCIOT-CCE4503POCZ IO-Link 设备收发器板演示了 CCE4503 的功能和性能。 CCE4503 是一款易于使用的设备端 IO-Link 兼容收发器。 它符合 IO-Link 标准的通信功能结合了先进的高级保护电路和其他附加功能，并且整个设备简易又小巧。 由 UART 接口（TXD、RXD、TXEN）控制，输出驱动器可配置为 PNP、NPN 或推挽式。 三个 LDO 选项和一个自动唤醒检测简化了整体系统要求，并减少了对额外外部电路的需求。 集成保护功能，如反极性保护、过流保护、欠压检测和热保护，确保了强大的功能和通信。
该板为板载设备提供标准 Pmod™ Type 3A（扩展 UART）连接，以便通过匹配的连接器插入任何所需的 MCU 评估套件。
Renesas e2 studio IDE 工具支持可加速开发，使 QCIOT-CCE4503POCZ 板成为使用 Renesas QuickConnect 工具快速创建物联网系统的理想选择。
特性
- 符合 IO-Link 标准的收发器
- 一个 IO-Link 通道，具有高达 250mA 的永久驱动电流
- 可配置的 PNP、NPN 和推挽模式
- 可配置的转换速率限制
- 可配置电流限制
- 自动恢复功能
- 唤醒检测
- 三个 LDO 选项，电流高达 20mA
- 反极性保护
- 过载电流检测
- 欠压检测
- 超温检测
- 小型 3mm × 3mm DFN-10 封装
应用
设计和开发
软件与工具
样例程序
相关评估板和套件
评估
EK-RA4M2
有效
RA4M2 MCU 群组评估套件
EK-RA4M2 评估套件可通过瑞萨电子的灵活软件包 (FSP) 和 e2 studio IDE，帮助用户轻松评估 RA4M2 MCU 产品组的特性，并开发嵌入式系统应用程序。 用户可利用丰富的板载功能以及自选的热门生态系统插件来将丰富创意变为现实。
入门
运行快速入门示例项目
- EK-RA4M2 板具有预先编程过的快速入门示例项目（EK-RA4M2 示例项目包中提供源代码）。
- 用户可使用连接至 5V 电源的 micro USB 设备电缆，通过 USB 调试端口 (J10) 启动 EK-RA4M2 板。 白色电源 LED 指示灯将会亮起...
Recommended Documents:
评估
2A/3A 至 6A 型 Pmod™ 转换板（Renesas 快速接入式物联网）
US082-INTERPEVZ 板为多个 Renesas MCU 套件配备标准 6A 型 Pmod™（I2C 扩展型）连接器。 将此板嵌入 MCU 板上已有的 2A 型或 3A 型 Pmod 接口上，即可构建 6A 型连接器。
US082-INTERPEVZ 板两侧均配有 Pmod 连接器，可用于在菊链式解决方案中连接其他 6/6A 型开发板。在此方案中，同一 MCU Pmod 连接器上可搭载多个传感器。 凭借标准的连接器，US082-INTERPEVZ 非常适合与 Renesas 快速接入式物联网系列中的其他 I2C Pmod 板配合使用，以快速搭建物联网系统。
Recommended Documents:
云上实验室
云上实验室
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
