封装信息
| CAD 模型: | View CAD Model |

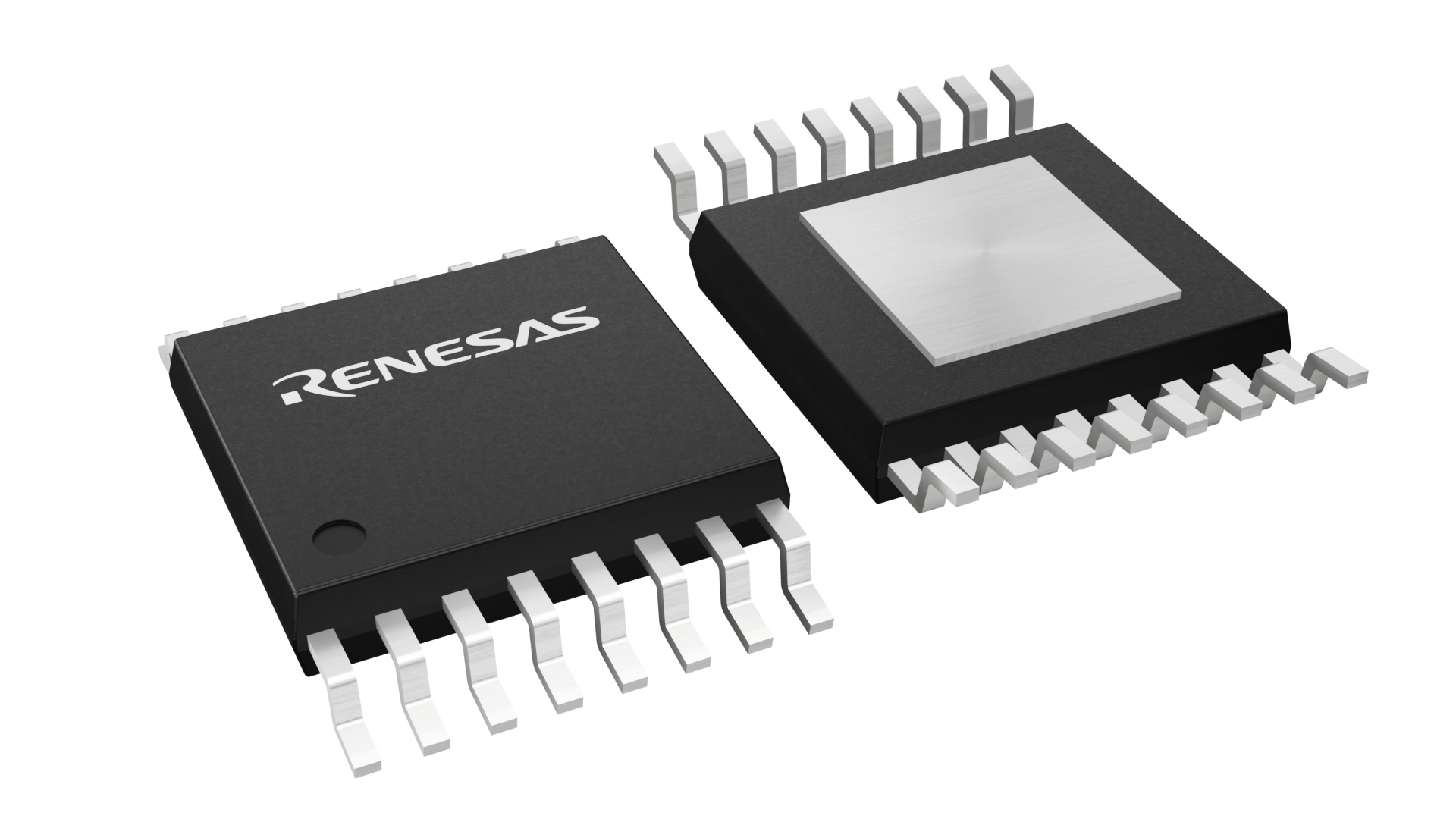

| Pkg. Type: | TSSOP |
| Pkg. Code: | ENG16 |
| Lead Count (#): | 16 |
| Pkg. Dimensions (mm): | 5.0 x 4.4 x 1.0 |
| Pitch (mm): | 0.65 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
| RoHS (IPS2550DE1R) | 英语日文 |
产品属性
| Lead Count (#) | 16 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| Pb Free Category | e3 Sn |
| Temp. Range (°C) | -40 to +160°C |
| Country of Assembly | Thailand |
| Country of Wafer Fabrication | Taiwan |
| Description | 13" reel - 4000 IC/reel |
| Function | Position Sensor |
| Interface | Sin/Cos |
| Lead Compliant | Yes |
| Length (mm) | 5 |
| MOQ | 4000 |
| Pitch (mm) | 0.65 |
| Pkg. Dimensions (mm) | 5.0 x 4.4 x 1.0 |
| Pkg. Type | TSSOP |
| Price (USD) | $3.74252 |
| Qty. per Carrier (#) | 0 |
| Qty. per Reel (#) | 4000 |
| Qualification Level | Automotive |
| Reel Size (in) | 13 |
| Supply Voltage (V) | 4.5 - 5.5, 3 - 3.6 |
| Tape & Reel | Yes |
| Thickness (mm) | 1 |
| Width (mm) | 4.4 |
| 已发布 | No |
有关 IPS2550 的资源
描述
IPS2550 是通过AEC-Q100 0级 汽车认证的电感式位置传感器IC，能够以正弦/余弦信号的形式检测出转子的绝对位置。 此IC利用涡流效应的物理原理，能够检测出在一组由一个发射线圈和两个接受线圈所组成的线圈上方移动的金属目标的位置。 输出接口可以配置为单端输出，以提高系统的成本效益，或者配置为差分输出，以更好地抑制共模干扰。 在对功能安全要求最为严格的汽车应用中，IPS2550 可用于高达电角度600krpm 的高速电机换向。
杂散场免疫、更轻的重量和更小的体积，以及极大的 BOM 优化，使 IPS2550 成为理想的旋转变压器替代品。
