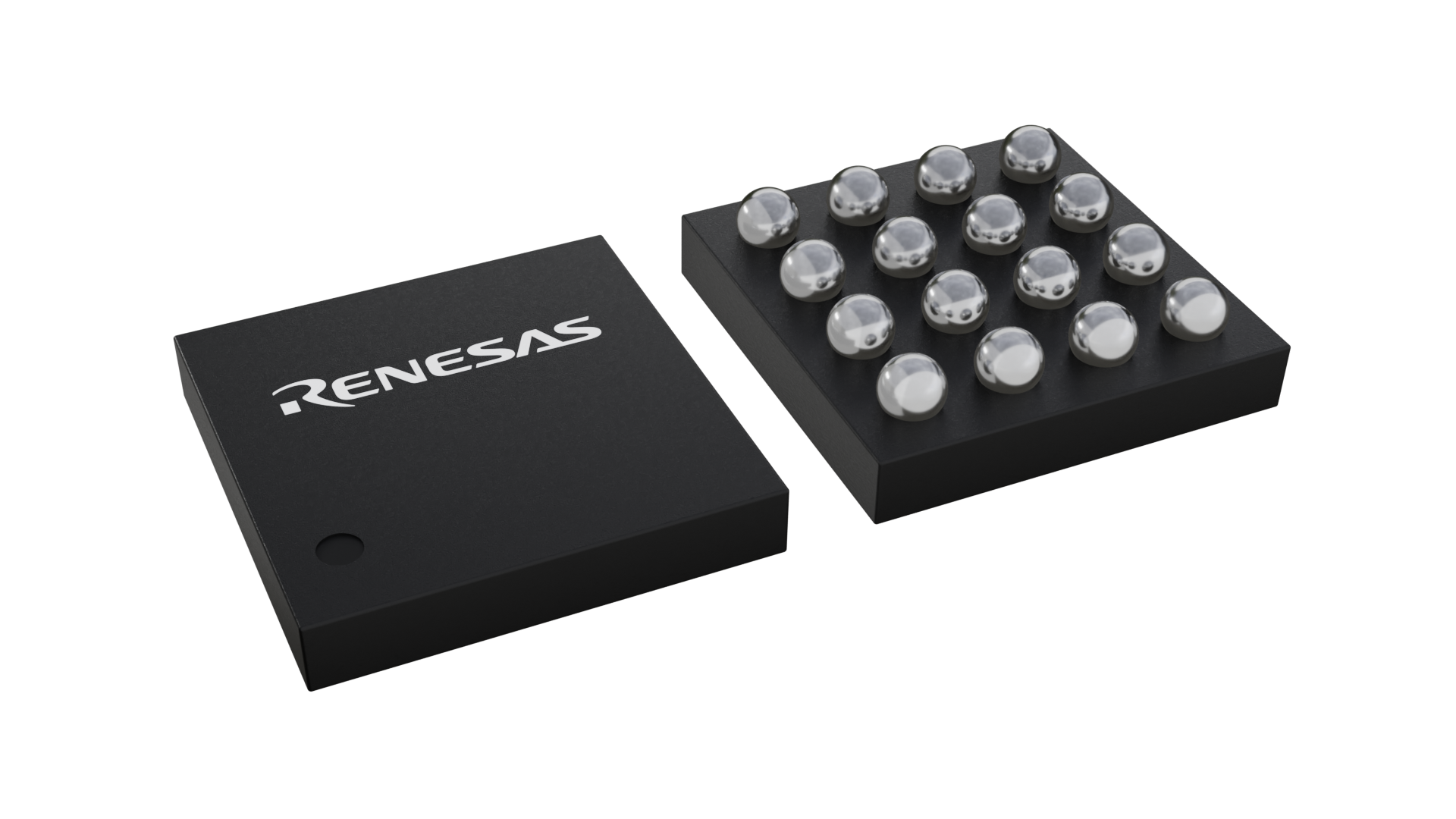

封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | WLCSP-TCURDL |
| Pkg. Code: | WDA |
| Lead Count (#): | 16 |
| Pkg. Dimensions (mm): | 2.16 x 2.16 x 0.60 |
| Pitch (mm): | 0.5 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
产品属性
| Lead Count (#) | 16 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Common Mode Input Range (V) | 12 |
| Pkg. Dimensions (mm) | 2.2 x 2.2 x 0.60 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free Ball Terminal (SAC405)-e1 |
| Temp. Range (°C) | -40 to +125°C |
| Country of Assembly | TAIWAN |
| Country of Wafer Fabrication | TAIWAN |
| CMRR (dB) | 134 |
| Gain Error / Measurement Error (Max) | 0.25 |
| IS per Amp (mA) | 1 |
| Length (mm) | 2.2 |
| MOQ | 250 |
| Offset Voltage (Max) (mV) | 0.05 |
| Output | I2C |
| PSRR (db) | 127 |
| Pitch (mm) | 0.5 |
| Pkg. Type | WLCSP-TCURDL |
| Price (USD) | $3.64388 |
| Qualification Level | Standard |
| Thickness (mm) | 0.6 |
| VS (Max) (V) | 5.5 |
| VS (Min) (V) | 3 |
| Width (mm) | 2.2 |
有关 ISL28025 的资源
描述
ISL28025 是一款具有串行接口的双向高端和低端数字电流检测和电压监控器。 该器件监控电源电流和电压，从而提供数字结果和计算功率。 ISL28025 为电压和电流监控提供误差低于 0.1% 的严格精度。
VCC 电源既可以由外部供电，也可以由内部调节，因此 ISL28025 可处理 0V 至 60V 的共模输入电压范围。 宽范围电压可让设备处理电信、汽车和工业应用时使用尽可能少的外部电路。
8 位电压 DAC 让 DC/DC 转换器实现输出电压裕度调节（20 引脚 QFN）故障指示包括总线电压窗口和过流快速故障逻辑指示。 ISL28025 包括一个用于监控的集成温度传感器。
ISL28025 串行接口与 PMBus 兼容，工作电压低至 1.2V。 该器件平均电流仅为 1.3mA，采用节省空间的 16 引脚 WLCSP 封装。 该器件还提供 20 引脚 QFN 4x4（1.85SQmm EPAD）封装，工作温度范围为 -40°C 至 +125°C。
