封装信息
| CAD 模型: | View CAD Model |

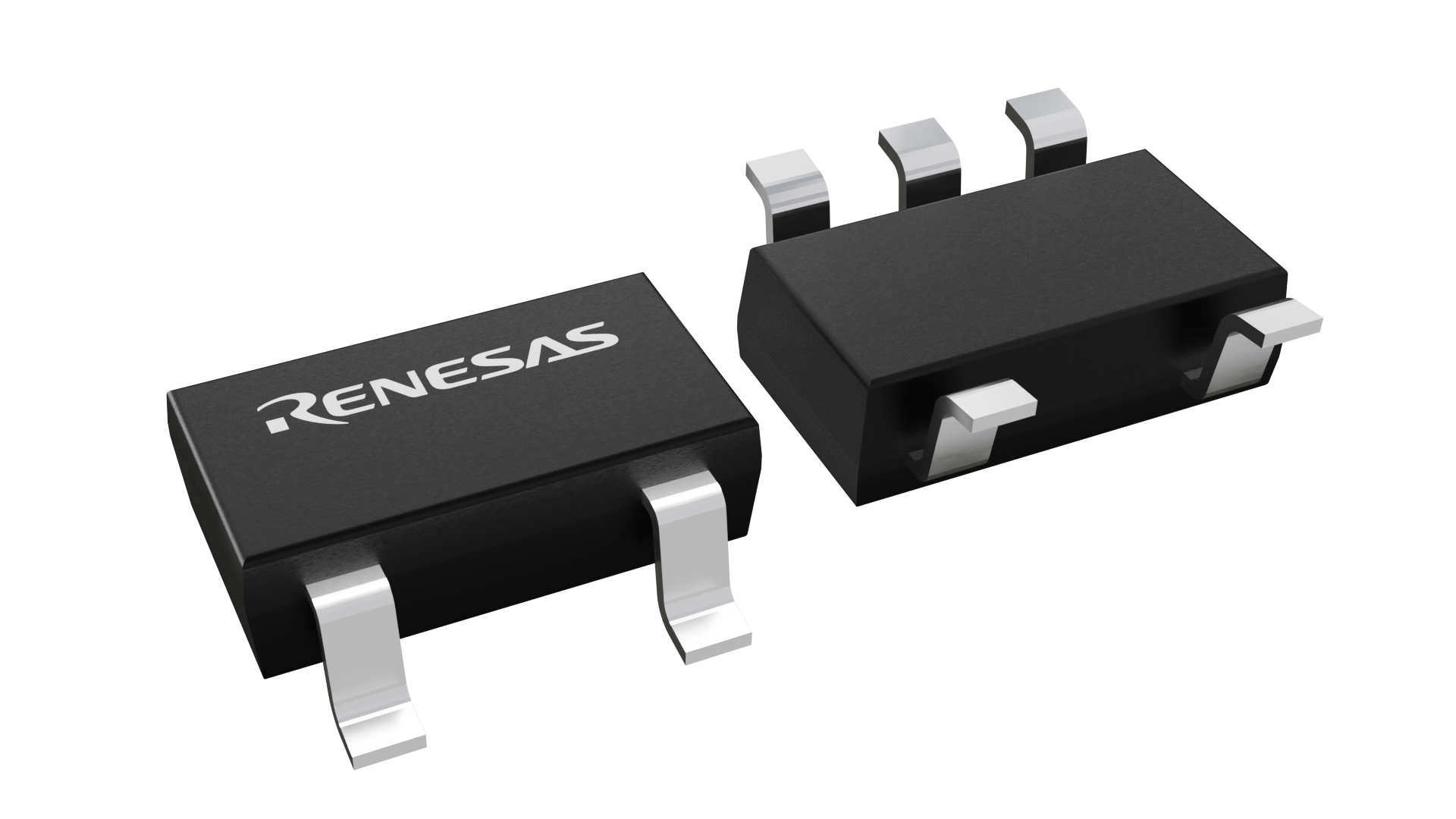

| Pkg. Type: | SOT23 |
| Pkg. Code: | PBJ |
| Lead Count (#): | 5 |
| Pkg. Dimensions (mm): | 2.90 x 1.60 x 0.00 |
| Pitch (mm): | 0.95 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.33.0001 |
| RoHS (ISL28113FHZ-T7A) | 下载 |
产品属性
| Lead Count (#) | 5 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Pitch (mm) | 1 |
| Pkg. Dimensions (mm) | 2.9 x 1.6 x 0.00 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Temp. Range (°C) | -40 to +125°C |
| Country of Assembly | MALAYSIA |
| Country of Wafer Fabrication | UNITED STATES |
| AVOL (dB) | 85 |
| Bandwidth (MHz) | 2 |
| CMRR (dB) | 72 |
| Channels (#) | 1 |
| Enable | No |
| Gain Min | 1 |
| IBIAS (nA) | 0.003 |
| IOUT (A) | 0.022 |
| IS per Amp (mA) | 0.13 |
| Length (mm) | 2.9 |
| MOQ | 250 |
| Noise VN (nV/√Hz) | 55 |
| Offset Voltage (Max) (mV) | 5 |
| PSRR (db) | 71 |
| Pkg. Type | SOT23 |
| Price (USD) | $0.79522 |
| Qualification Level | Standard |
| Rail-to-Rail Input | Yes |
| Rail-to-Rail Output | Yes |
| Single Supply Voltage Range (V) | 1.8 - 5.5 |
| Slew Rate (V/µs) | 1 |
| Thermal Shutdown | No |
| Topology [Rail 1] | VFA |
| VOUT (V) | 4.99 |
| VS (Max) (V) | 5.5 |
| VS (Min) (V) | 1.8 |
| Width (mm) | 1.6 |
| field__slew_rate_typical_ | 1 |
有关 ISL28113 的资源
描述
ISL28113、ISL28213 和 ISL28413 分别是单通道、双通道和四通道通用微功耗、轨到轨输入和输出运算放大器，电源电压范围为1.8V 至 5.5V。 ISL28x13 的主要特性包括室温下每通道最大 130μA 的低电源电流、低偏置电流和宽输入电压范围，让其成为适用于各种应用的通用运算放大器。
ISL28113 采用 SC70-5 和 SOT23-5 封装，ISL28213 采用 MSOP8、SOIC8 和 SOT23-8 封装，ISL28413 采用 TSSOP14 SOIC14 封装。 所有器件均可在 -40°C 至 +125°C 的扩展级温度范围内工作。
