封装信息
| CAD 模型: | View CAD Model |

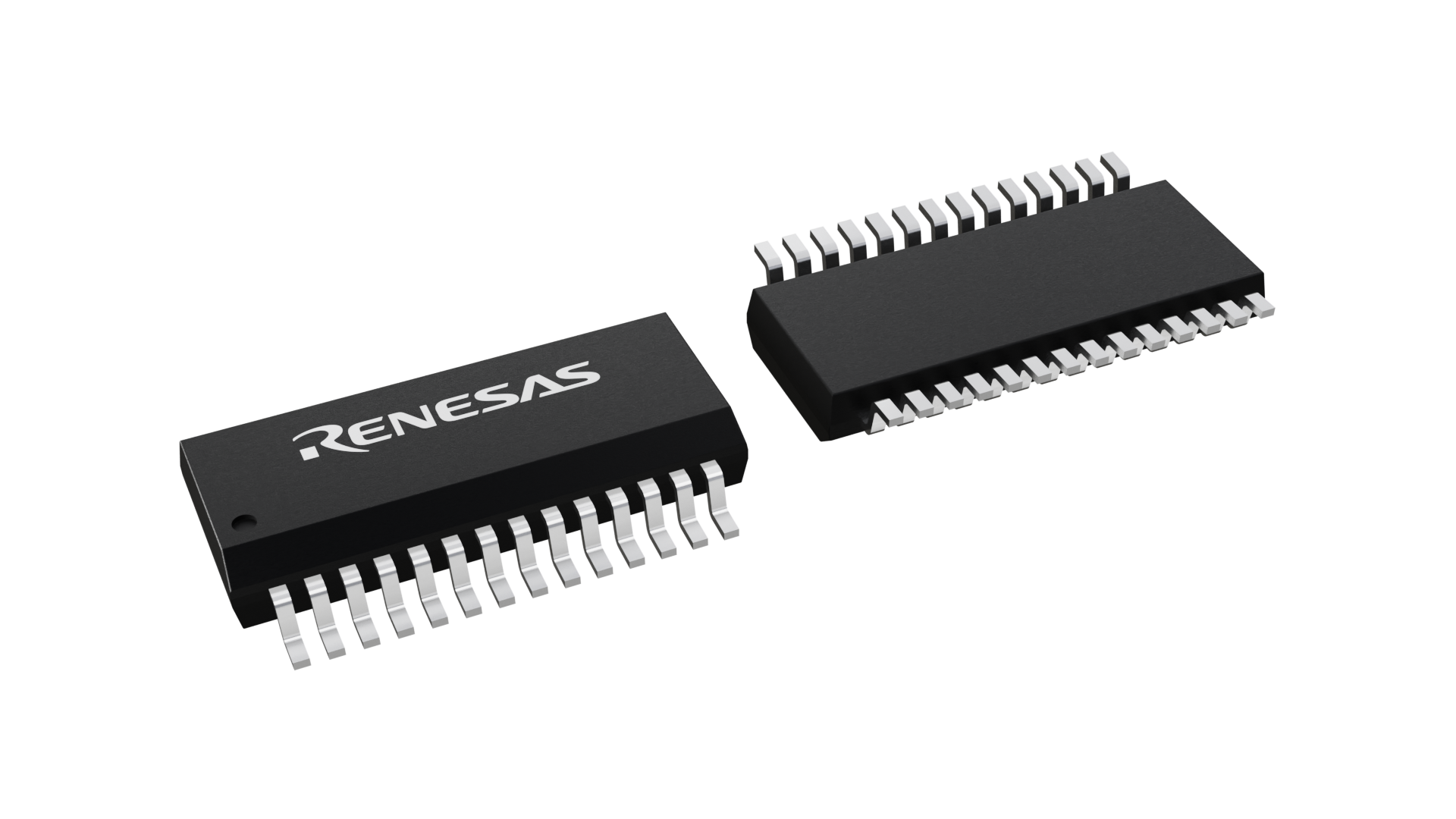

| Pkg. Type: | QSOP |
| Pkg. Code: | MLE |
| Lead Count (#): | 28 |
| Pkg. Dimensions (mm): | 9.93 x 3.94 x 1.55 |
| Pitch (mm): | 0.64 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| RoHS (ISL6255HAZ-T) | 下载 |
| ECCN (US) | |
| HTS (US) |
产品属性
| Lead Count (#) | 28 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Temp. Range (°C) | -10 to +100°C |
| Audible Noise | No |
| Automatic Power Source Selection | Yes |
| Automatic Trickle Charge (Typical) | No (Set by Host) |
| Battery Charge Voltage | 4.2/Cell (2S, 3S, 4S) |
| Battery Charge Voltage Adjustment | ±5/Cell |
| Battery Chemistry | Multi-Cell Li+/Polymer |
| Battery Leakage Current (Max) | 10μA (DCIN=0V, No System Load) |
| Charge Current Limit Accuracy | ±5 (CHLIM=2.0V) |
| Charging Voltage Accuracy (Max) (±%) | 0.5 |
| DC Adapter Detection | Yes |
| Duty Cycle (%) | 99.9 - 99.9 |
| Input Current Limit Accuracy (% (±)) | 3 |
| Input Voltage (Max) (V) | 25 |
| Input Voltage (Min) (V) | 7 |
| Input Voltage Range (V) | 7 - 25 |
| Length (mm) | 9.9 |
| MOQ | 2500 |
| Parametric Category | Battery Charger ICs |
| Pitch (mm) | 0.6 |
| Pkg. Dimensions (mm) | 9.9 x 3.9 x 1.55 |
| Pkg. Type | QSOP |
| Qualification Level | Standard |
| Switching Frequency Range (Typical) (kHz) | 300 - 300 |
| Thickness (mm) | 1.55 |
| Topology [Rail 1] | Fixed Frequency Synchronous Buck |
| Trickle Charge Current Range | ±50 (CHLIM=0.2V) |
| Width (mm) | 3.9 |
有关 ISL6255 的资源
描述
ISL6255 和 ISL6255A 是高度集成的电池充电器控制器，适用于锂离子/锂离子聚合物电池。 同步降压拓扑结构，并使用 MOSFET 取代二极管从适配器或电池中选择电源，实现了高效率。 低侧 MOSFET 轻载模拟二极管，提高了轻载效率，并预防系统总线升压。 2 节、3 节和 4 节串联锂离子电池都可以选择恒定输出电压，温度精度为 0.5%。 也可以在 4.2V+5%/电池和 4.2V-5%/电池之间编程，以优化电池容量。 当同时为负载和电池充电器供电时，交流适配器的输入电流限制可编程到 3% 以内，以避免交流适配器过载，并允许系统有效利用可用的适配器电源进行充电。 还具有宽范围的可编程充电电流。 ISL6255 和 ISL6255A 提供输出，用于监控从 AC 适配器汲取的电流，并监控 AC 适配器的存在。 ISL6255 和 ISL6255A 自动从调节电流模式过渡到调节电压模式。 ISL6255 和 ISL6255A 具有自动选择电源的功能，方法是在移除 AC 适配器时切换到电池，或在 AC 适配器可用时切换到 AC 适配器。 并且提供了一个直流适配器监视器，以支持飞机电源应用，并可选择不为电池充电。
