封装信息
| CAD 模型: | View CAD Model |

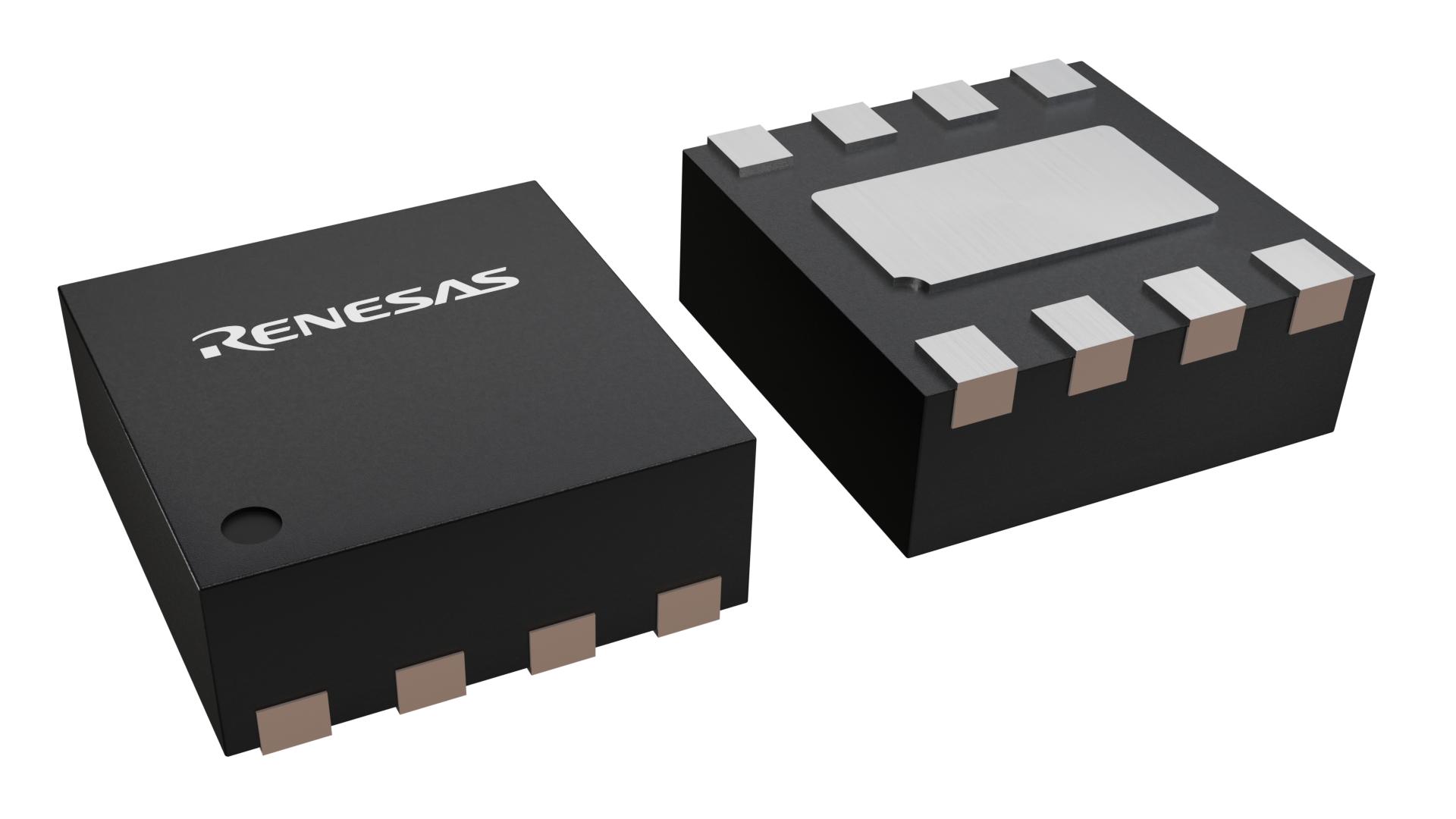

| Pkg. Type: | TDFN |
| Pkg. Code: | LKN |
| Lead Count (#): | 8 |
| Pkg. Dimensions (mm): | 2.01 x 2.01 x 0.75 |
| Pitch (mm): | 0.5 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| ECCN (US) | EAR99 |
| HTS (US) | 8542.39.0090 |
| RoHS (ISL80015IRZ-T) | 下载 |
产品属性
| Lead Count (#) | 8 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 3 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free 100% Matte Tin Plate w/Anneal-e3 |
| Temp. Range (°C) | -40 to +85°C |
| Country of Assembly | MALAYSIA |
| Country of Wafer Fabrication | TAIWAN |
| BOM Total Footprint (mm2) | 64 |
| Control Type | Current Mode |
| Duty Cycle (%) | 100 - 100 |
| Input Voltage (Max) (V) | 5.5 |
| Input Voltage (Max) [Rail 1] (V) | 5.5 - 5.5 |
| Input Voltage (Min) (V) | 2.7 |
| Input Voltage (Min) [Rail 1] (V) | 2.7 |
| Length (mm) | 2 |
| Longevity | 2033 12月 |
| MOQ | 5000 |
| Output Current (Max) [Rail 1] (A) | 1.5 |
| Output Voltage (Max) (V) | 5.5 |
| Output Voltage (Max) [Rail 1] (V) | 5.5 |
| Output Voltage (Min) (V) | 0.6 |
| Output Voltage (Min) [Rail 1] (V) | 0.6 |
| Outputs (#) | 1 |
| POR | Yes |
| Parametric Category | Buck Regulators (Integrated FETs) |
| Peak Efficiency (%) | 95 |
| Pitch (mm) | 0.5 |
| Pkg. Dimensions (mm) | 2.0 x 2.0 x 0.75 |
| Pkg. Type | TDFN |
| Qualification Level | Standard |
| Quiescent Current | 7000 µA |
| SYNCH Capability | No |
| Switching Frequency (KHz) | 1 - 1 |
| Switching Frequency Range (Typical) (kHz) | 800 - 1200 |
| Thickness (mm) | 0.75 |
| Topology [Rail 1] | Buck |
| Width (mm) | 2 |
有关 ISL80015 的资源
描述
ISL80020、ISL80020A、ISL80015 和 ISL80015A 是高效的单片同步降压 DC/DC 转换器，可从 2.7V 到 5.5V 的输入电源提供高达 2A 的连续输出电流。 这类转换器使用峰电流模式控制架构，从而实现极低的占空比。 工作频率为 1MHz 或 2MHz 开关频率，从而提供出色的瞬态响应能力，支持使用小型电感器。 十分稳定。 ISL80020、ISL80020A、ISL80015 和 ISL80015A 集成了极低 rDS（ON） MOSFET，以最大限度地提高效率。 此外，由于高边 MOSFET 是 PMOS，因此无需使用 Boot 电容，从而减少了外部元件数量。 它们可以在 100% 占空比（1MHz）下工作。 该器件配置为 PWM（脉宽调制），可实现快速瞬态响应，这有助于降低输出噪声和射频干扰。 这些器件采用节省空间的 8 引脚 2mm x 2mm TDFN 无铅封装，带有裸露焊盘，可提高散热性能。 整个转换器占用的面积小于 64mm2。
