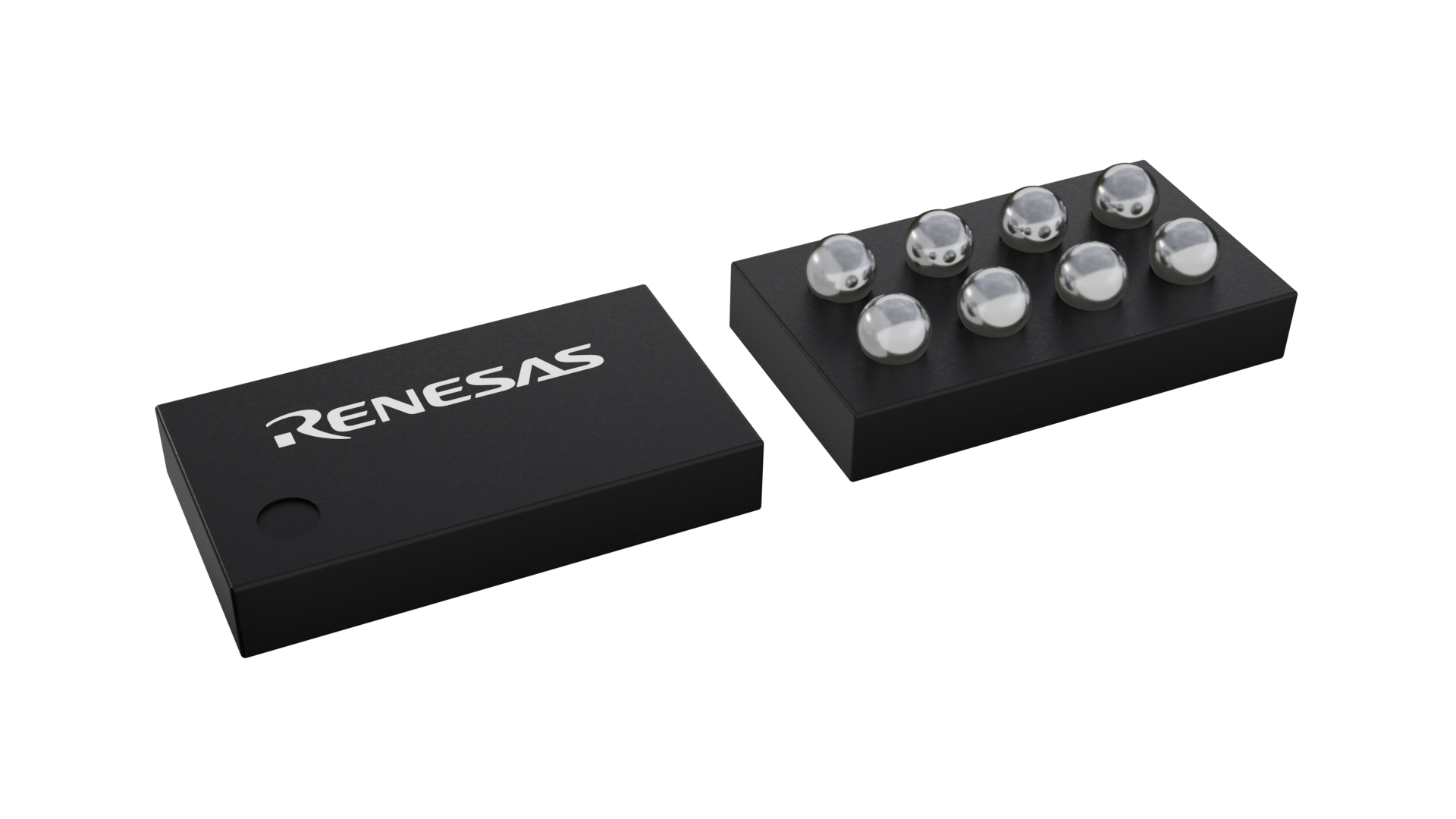

封装信息
| CAD 模型: | View CAD Model |
| Pkg. Type: | WLCSP-BP |
| Pkg. Code: | WPQ |
| Lead Count (#): | 8 |
| Pkg. Dimensions (mm): | 1.80 x 1.00 x 0.00 |
| Pitch (mm): | 0.4 |
环境和出口类别
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| ECCN (US) | |
| HTS (US) |
产品属性
| Longevity | 2033 12月 |
| Pkg. Type | WLCSP-BP |
| Lead Count (#) | 8 |
| Carrier Type | Reel |
| Moisture Sensitivity Level (MSL) | 1 |
| Pb (Lead) Free | Yes |
| Pb Free Category | Pb-Free Ball Terminal (SAC405)-e1 |
| Temp. Range (°C) | -40 to +85°C |
| Control Type | Hysteretic Mode |
| IQ [Rail 1] (µA) | 0.95 |
| Input Voltage (Max) [Rail 1] (V) | 5.5 - 5.5 |
| Input Voltage (Min) [Rail 1] (V) | 1.8 |
| Length (mm) | 1.8 |
| MOQ | 3000 |
| Output Current (Max) [Rail 1] (A) | 0.6 |
| Output Voltage (Max) [Rail 1] (V) | 1.18 |
| Output Voltage (Min) [Rail 1] (V) | 0.4 |
| Outputs (#) | 1 |
| POR | Yes |
| Parametric Category | Buck Regulators (Integrated FETs) |
| Peak Efficiency (%) | 97 |
| Pitch (mm) | 0.4 |
| Pkg. Dimensions (mm) | 1.8 x 1.0 x 0.00 |
| Price (USD) | $2.7 |
| Qualification Level | Standard |
| Quiescent Current | .95 µA |
| SYNCH Capability | No |
| Switching Frequency (KHz) | 2500 - 2500 |
| Switching Frequency Range (Typical) (kHz) | 2500 - 2500 |
| Topology [Rail 1] | Buck |
| Width (mm) | 1 |
有关 ISL9123B 的资源
描述
ISL9123B 是一款高度集成的降压开关稳压器，能够提供低至 0.4V 的输出电压。 该器件具有极低的静态电流消耗：在调节模式下为 950nA，在强制旁路模式（ISL9123/A）下为 140nA，在关断模式下为 7nA。 该器件在 10μA 负载下（VIN = 3.6V，VOUT = 3.3V）可提供 86% 的效率，ISL9123/A 的峰值效率大于 97%（VIN = 3.6V，VOUT = 3.3V）。 可支持 1.8V 至 5.5V 的输入电压。
ISL9123/A 器件具有自动旁路功能，适用于输入电压接近或低于输出电压的情况。 除了自动旁路功能外，如果不需要电压调节，还可以选择强制旁路省电模式。 强制旁路省电模式可通过 I2C 接口总线启动。
该器件能够提供高达 600mA 的输出电流（VIN > 2.5V），并因其自适应频率迟滞控制架构而提供出色的效率。
该器件专为独立应用而设计，支持上电复位（POR）时的默认输出电压。 在 POR 之后，输出电压可以通过使用 I2C 接口总线在 0.4V 至 5.375V（ISL9123/A）或至 1.180V（ISL9123B）范围内调节。 可根据要求提供特定的默认输出电压。 该器件只需要一个 EIA 0603 尺寸的电感器和至少两个外部电容器。 该电源解决方案采用 1.8mm x 1.0mm 8 凸块 WLCSP，尺寸最小，还有 3.0mm x 2.0mm 8 Ld 塑料 DFN 封装供您选择。
