南京芯干线 RA6T2 三相5KW ACDC无桥PFC数字电源

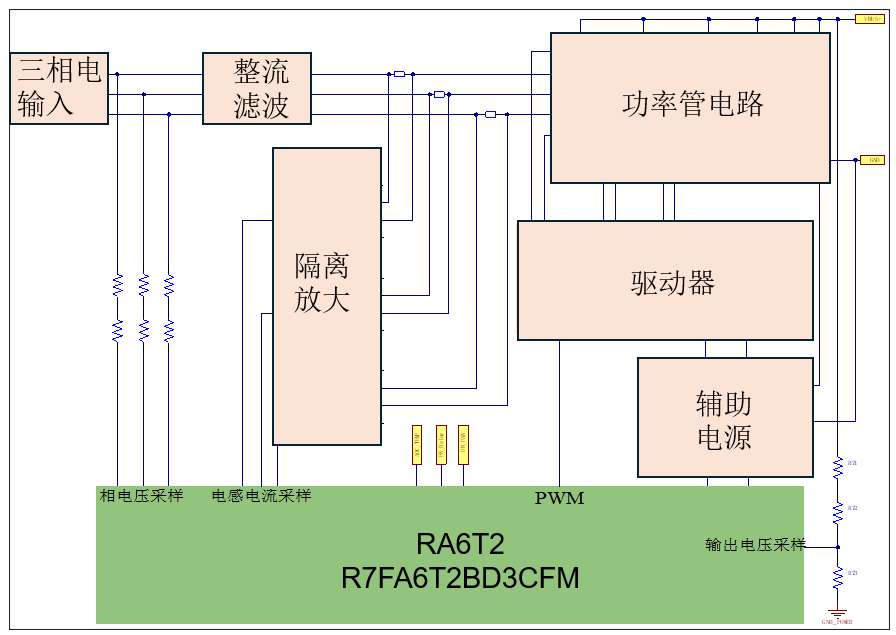

该方案提供了专用三相AC-DC高效系统，确保各目标应用场景都能够选到理想配置以满足其独特的应用需求。并提供图腾柱无桥PFC软件算法和电路图，可简化与加速客户开发和产品上市过程。搭载RA6T2高性能数字电源专用控制器,使用三相图腾柱 PFC拓扑:三相交流 220V与母线电压大约700V，可以实现双向 AC-DC 变换运行，并且使用空间矢量脉宽调制SVPWM技术；利用RA6T2的AD采样确定3相电压的正负半周切换，使用软件锁相环去锁相采样电压与真实的电网电压同相且同频率，实现高功率因数的整流功能，软件过零检测电路用于检测电网电压状态。
