Synergy 图形解决方案

专业的图形设计平台

在Synergy 软件开发包中，包含了GUIXTM 图形设计工具，它提供了一种工业级的高级 GUI 解决方案，专为深度嵌入式、实时和物联网应用而设计。借助功能全面的 WYSIWYG PC设计工具 GUIX Studio，开发人员可在PC上设计 GUI ，并生成可用于嵌入式应用程序中的GUI 代码。

GUIX 与ThreadX® RTOS 和Synergy软件包完美结合在一起，能够让图形与您的应用程序无缝集成。

点击下方视频，可以查看 GUIX 解决方案的实际使用情况。点击下方的“下载应用项目”可以获取GUIX图形设计的应用笔记和源代码，这样您可以马上领略到GUIX和SSP的强大优势

Renesas Synergy™ 适用的显示屏尺寸

瑞萨电子 S5 和 S7 设备非常适用于当今主流的图形用户界面显示。

CPU 频率显示屏大小
 160 x 128

1.8"		320 x 240
QVGA
3.5"		480 x 272
WQVGA
4.3"		640 x 480
VGA
5"		800 x 400
WVGA
7"
24-48 MHz✓✓
48-128 MHz✓✓✓
98-176 MHz✓✓✓✓
148-204 MHz✓✓✓✓✓
180-240 MHz✓✓✓✓✓
  • 请务必为您的应用程序验证总线带宽要求
  • 根据帧缓冲区的大小，可能会需要外部扩展RAM。例如，对于320x240 QVGA 显示器两个帧缓存需要 307KB RAM，而对于800x480 WVGA 显示器两个帧缓存需要 1.5MB RAM。

GUIX 应用项目

GUIX 入门

GUIX 拥有高级图形包的所有特性 – 大量的小控件、窗口管理、皮肤和主题、页面转换效果、阿尔法透明色合成等，但如此丰富的特性会让人在开始接触时望而生畏。如需逐步了解 GUIX，请查看 GUIX 引导性应用项目。

GUIX 进阶篇

在您熟悉 GUIX 的功能后，您会想要将这些功能结合起来，以适合您自己特定的应用。查看如何结合 GUIX 功能以创建直观且功能强大的用户界面。

下载应用项目

瑞萨电子工具和套件

瑞萨电子提供了一系列精选的工具和套件，同时配上源代码示例，以帮助您快速入门并对您的图形解决方案进行原型设计。

同时，也请务必向您当地的经销商咨询他们的 Synergy 套件。

PE-HMI1-KIT

PE-HMI1 产品示例

PE-HMI1 板拥有 7” 多视角 (MVA) 彩色 LCD 电容式触摸显示屏，非常适合具有高级图形功能的原型设计应用。

Learn more about PE-HMI1

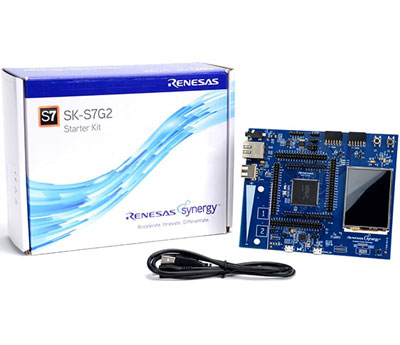

SK-S7G2 Starter Kit

SK-S7G2 启动套件

SK-S7G2 是您探索完整 Synergy 平台功能的最佳方法之一，它具有 2.4” QVGA 可触摸式 TFT 显示屏，非常适用于具有小型可触摸图形显示器的原型设计应用。

了解更多有关 SK-S7G2 的信息

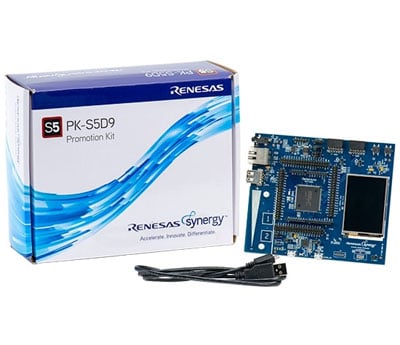

PK-S5D9 Promotion Kit

PK-S5D9 促销套件

PK-S5D9是探索关于S5D9 MCU功能的最佳方法之一，包括其图形功能。它还具有2.4“QVGA触摸式TFT显示屏，非常适合具有较小触摸功能的图形显示器的原型设计应用。

了解更多有关PK-S5D9的信息

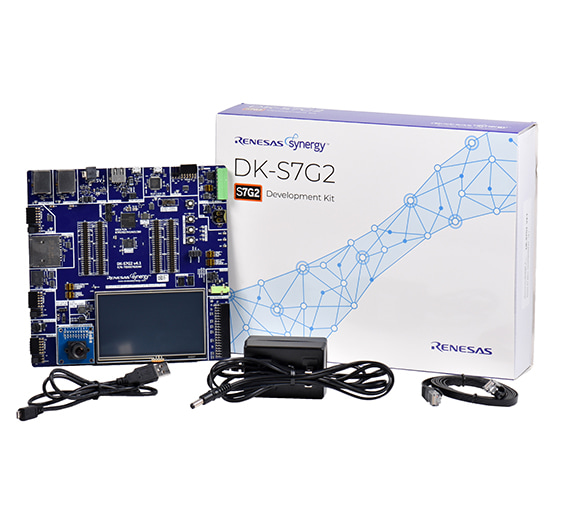

DK-S7G2 Development Kit

DK-S7G2 开发套件

探索S7G2 MCU组的所有功能。 该套件采用4.3“WQVGA（480x272）电阻式触摸TFT LCD显示屏。

了解更多有关DK-S7G2的信息
类型 文档标题 日期
应用说明
GUIX™ Synergy Port Framework Module Guide
PDF 1.06 MB 日本語
AI 生成的摘要: The GUIX Synergy Port Framework module adapts GUIX to the Synergy SSP Framework, supporting multiple color formats and hardware acceleration via Synergy D2W and JPEG engines. It provides APIs for module control, setup, and initialization, enabling efficient graphics rendering and screen management, including double buffering and rotation. The module integrates with low-level drivers and supports error handling through defined status codes. It also coordinates with JPEG decode and graphics hardware components to facilitate GUIX system initialization and operation.
相关文件：
应用说明
GUIX "Hello World" for PE-HMI1– Application Project
PDF 2.21 MB
AI 生成的摘要: This document guides users through setting up and developing a simple GUI application using GUIX Studio on the Renesas Synergy Platform for PE-HMI1. It explains how to import a completed project into e2 studio or create a new project from scratch. Steps include launching e2 studio, selecting or creating a workspace, starting a new Synergy C/C++ project, naming the project, and verifying the GCC ARM Embedded toolchain. The document also references a project import guide and a zipped completed project file for quick verification.
相关文件：
2 项目
类型 文档标题 日期
示例代码
GUIX "Hello World" for SK-S7G2 and PK-S5D9 – Application Project - Sample Code
登录后下载 ZIP 3.90 MB
相关文件：
示例代码
GUIX™ Synergy Port Framework Module Guide Rev.1.04 - Sample Code
登录后下载 ZIP 2.72 MB Compiler: GNUARM-NONE IDE: e2 studio, IAR EW for Synergy
相关文件：
示例代码
GUIX "Hello World" for DK-S7G2 - Application Project - Sample Code
登录后下载 ZIP 4.43 MB
相关文件：
示例代码
GUIX "Hello World" for PE-HMI1– Application Project - Sample Code
登录后下载 ZIP 3.80 MB
相关文件：
4 项目

Included in the Synergy Software Package, GUIXTM is an advanced, industrial grade GUI solution designed specifically for deeply embedded, real-time and IoT applications. The full-featured WYSIWYG desktop design tool GUIX Studio allows developers to design their GUI on the desktop and generate GUIX embedded GUI code that can be used in the target application.
