RH850/F1x, RH850/F1Kx 176-pin Piggyback Board of RH850 Evaluation Platform
The RH850/F1x 176-pin Piggyback Board supports all devices of the RH850/F1L and RH850/F1KM-S1 series in 176-pin package. It can be used standalone or in combination...
概览
描述
RH850/F1K 是 RH850/F1x 系列中的一组单芯片微控制器，专为汽车电气车身应用而设计。 该器件不仅功耗低，而且内部闪存范围为 768KB 至 2MB，封装涵盖 100 至 176 引脚的宽范围。 此外，还增加了一个 CAN FD 接口，CPU 工作频率高达 120MHz。 我们提供有多种齐全的设计资源，可帮助您尽快将设计推向市场。
特性

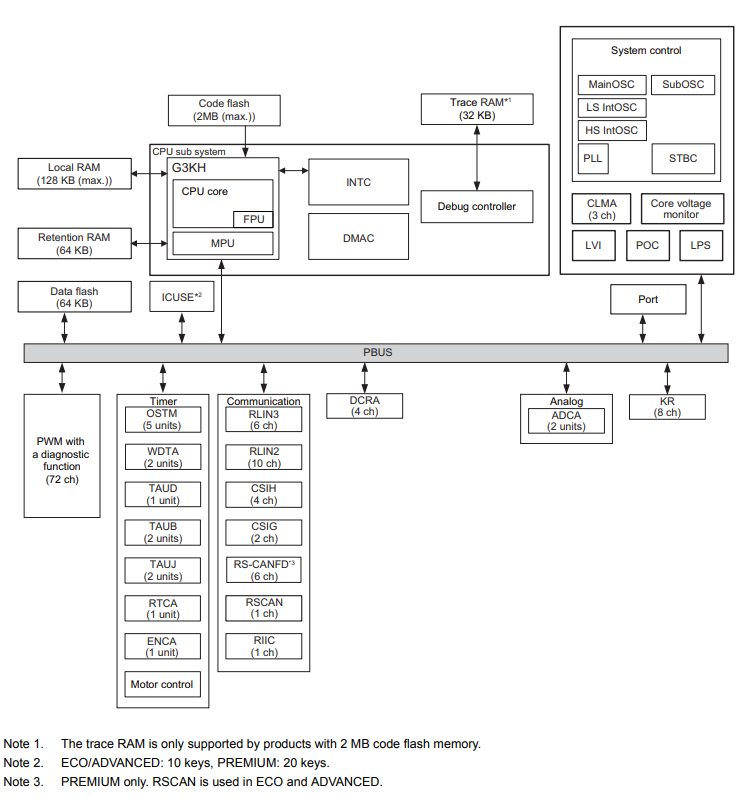

- 具有 G3KH CPU 内核的 32 位单芯片微控制器
- 高计算处理能力
- 工作频率：120MHz
- 内部闪存：768KB 到 2MB
- 多种内部外设功能
- CAN FD 接口（仅限高级产品）
- 低功耗
- 低功耗采样器（LPS）轮询信号输入，无需 CPU 内核交互
- 省电模式禁用电源，以在芯片内选择电路

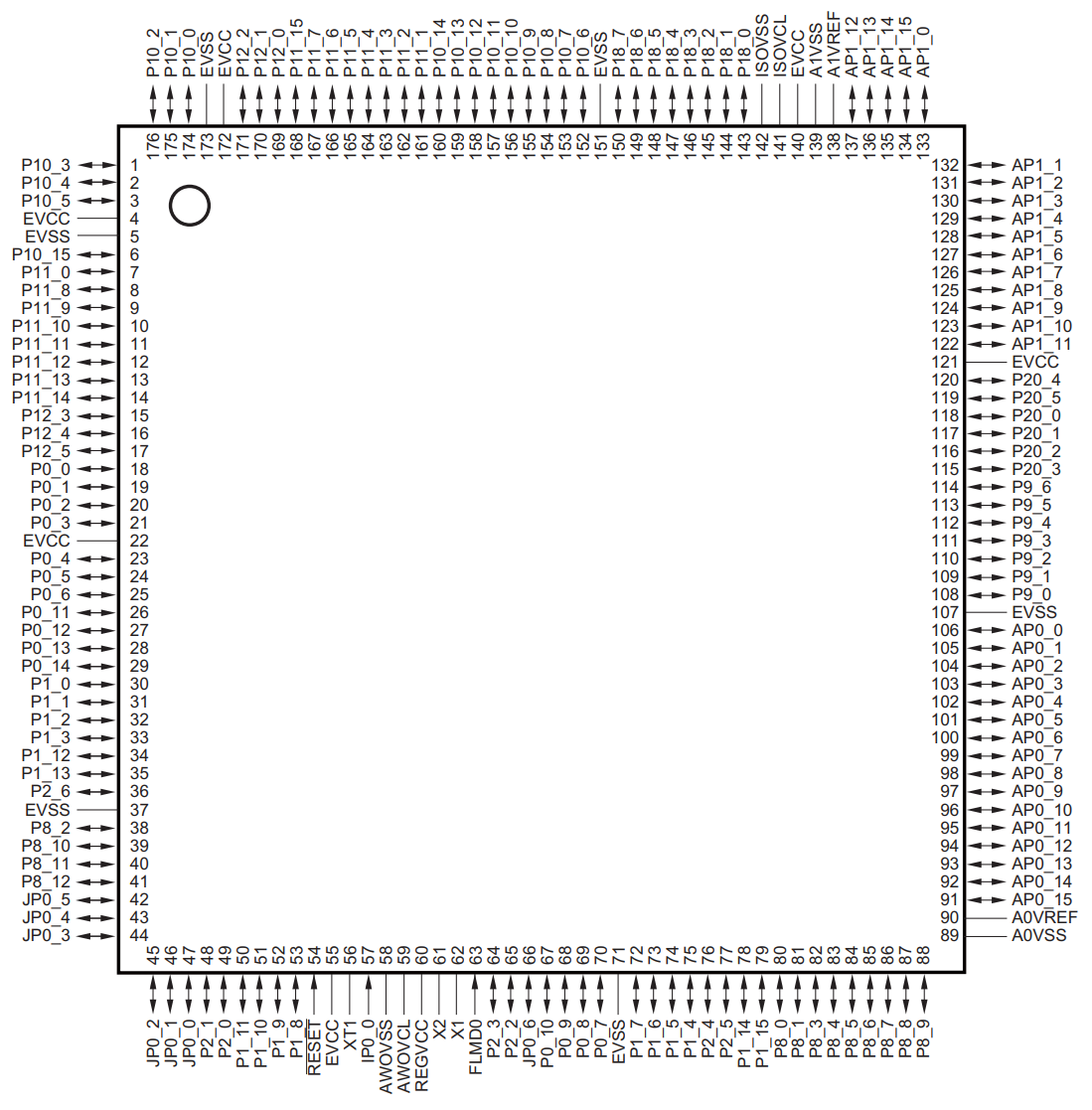

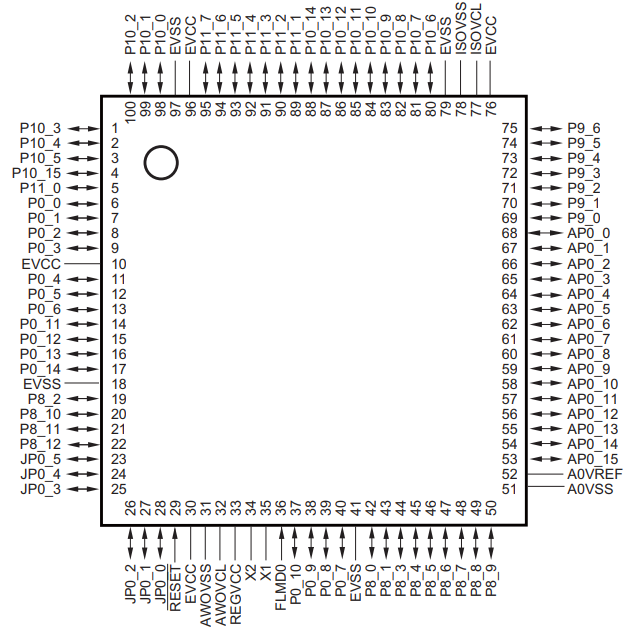

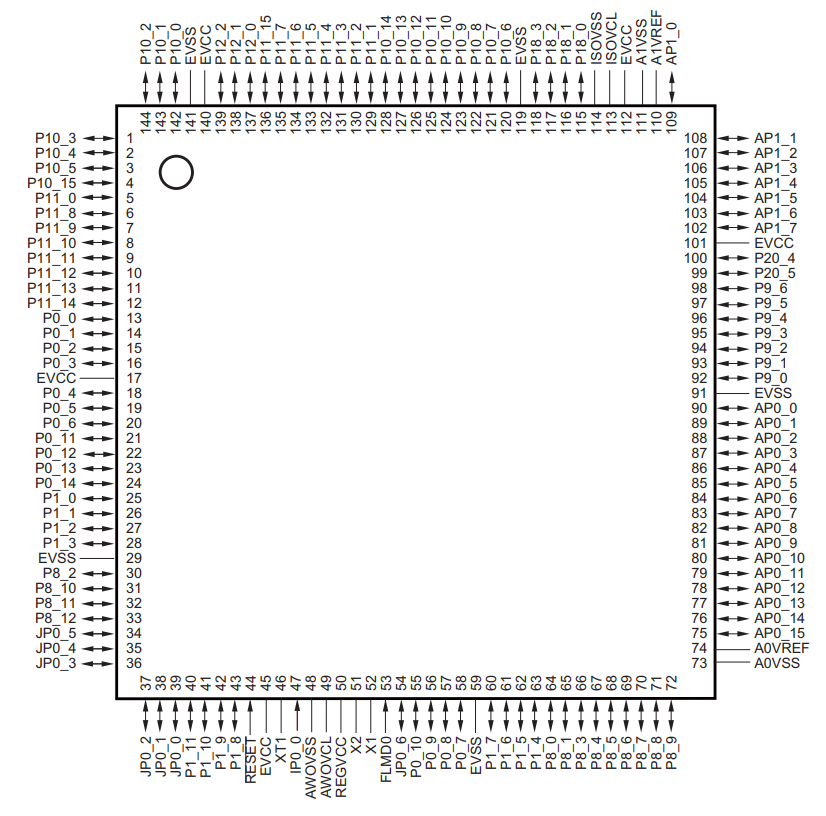

- 100 至 176 引脚的封装选项
产品对比
应用
- 车体
- 车身控制模块（BCM）
- 汽车网关
- 汽车暖通空调
- 汽车照明模块
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨 MCAL 瑞萨的 MCAL（微控制器抽象层）软件驱动程序可作为独立软件包获取。
|
Software Package | 瑞萨电子 |
| E2 emulator [RTE0T00020KCE00000R] On-chip debugging emulator. Also available as a flash memory programmer. [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | 瑞萨电子 |
| Code Flash Libraries (Flash Self Programming Libraries) Libraries for the reprogramming of code area flash memory, including EEPROM emulation libraries for the code areas of 78K-family products
|
Self Programming Library (Flash Library) | 瑞萨电子 |
| Data Flash Libraries Libraries for the reprogramming of data flash memory, including EEPROM emulation libraries for the data areas of RL78-family products
|
Self Programming Library (Flash Library) | 瑞萨电子 |
| Green Hills Multi 多开发环境：快速开发、调试、测试以及优化嵌入式应用和实时应用。Green Hills 优化编译器：使用 C、C++ 和 Ada 生成最小和最快的代码。
|
IDE and Coding Tool | Green Hills Software LLC |
| IAR Embedded Workbench for Renesas RH850 IAR Embedded Workbench 可为 RH850 设备提供广泛支持。 IAR Embedded Workbench 是一套具备领先优化技术的完整开发工具，可用于创建强大的汽车应用程序。
|
IDE and Coding Tool | IAR Systems |
| Green Hills MULTI Device-Support-Packages Green Hills MULTI Device-Support-Packages include all device specific files to be used with the MULTI IDE.
|
IDE and Coding Tool | 瑞萨电子 |
| Renesas Flash Programmer (Programming GUI) 闪存编程软件【支持 MCU/MPU 和设备：RA、RE、RX、RL78、RH850、RISC-V MCU Renesas Synergy、DA1453x、DA1459x、DA1469x、DA1470x、电源管理、Renesas USB Power Delivery 系列、电机驱动器/执行器驱动器 IC、V850、78K0R、78K0】
|
Programmer (Unit/SW) | 瑞萨电子 |
| AP4, Applilet Peripheral I/O driver generator compatible with third-party compilers and GNU compiler (for RZ, V850, RX, RL78, and 78K)
|
Code Generator | 瑞萨电子 |
|
9 items
|
||
样例程序
开发板与套件
RH850/F1K Starter Kit
The ‘RH850/F1K Starter Kit’ serves as a simple and easy to use platform for evaluating the features and performance of Renesas Electronics’ 32-bit RH850/F1K...
RH850/F1x 100pin Piggyback Board of RH850 Evaluation Platform
The RH850/F1x 100pin Piggyback Board supports all devices of the RH850/F1L, RH850/F1K, RH850/F1KM-S1, RH850/F1KM-S2 and RH850/F1KM-S4 series in 100pin-package. It can...
RH850/F1x 144pin Piggyback Board of RH850 Evaluation Platform
The RH850/F1x 144pin Piggyback Board supports all devices of the RH850/F1L, RH850/F1K, RH850/F1KM-S2, and RH850/F1KM-S4 series in 144pin-package. It can be used...
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
